Raychem / Chemelex
JB-EX-20-EP — kompletacja instalacji
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja komponentu i instalacji
JB-EX-20-EP — kompletacja instalacji · 1244-006384
Instrukcja INSTALL081-2507 ma cztery strony i wymaga stosowania właściwych instrukcji dobranych przyłączy; nie zawiera szczegółowego schematu zacisków ani dodatkowych rysunków montażu skrzynki. Certyfikacja całego obwodu, dokładny kabel i warunki strefy wymagają projektu; nie zadeklarowano kompletnej ilościowo instalacji.
Dla zastosowania Ex brak potwierdzonego odpowiedniego przyłącza FMT/FHT: INSTALL142 wyklucza C20-02-F ze stref zagrożonych wybuchem.
Interex Katowice, tel. 602 551 555Zawartość zestawu i sprawdzenie dostawy
- Skrzynka z 4 zaciskami sprężynowymi na DIN, płytka PE i zewnętrzny zacisk uziemienia, 1 zaślepka M20, 2 zaślepki tymczasowe M20 oraz 1 zaślepka tymczasowa M25. Dławik zasilania jest osobno.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieRzeczywista zawartość tego wykonania | Skrzynka z 4 zaciskami sprężynowymi na DIN, płytka PE i zewnętrzny zacisk uziemienia, 1 zaślepka M20, 2 zaślepki tymczasowe M20 oraz 1 zaślepka tymczasowa M25. Dławik zasilania jest osobno. Źródło doboru: s. 1, 2 | 1 skrzynka; sprawdzenie etykiety PCN oraz dostawy Dobierz z Interex |
| Potwierdź z InterexZaciski, napięcie, prąd i temperatura | JB-EX-20-EP: IP66, otoczenie −55…+55 °C, 590 V AC i 53 A. Maksymalny przekrój: linka 10 mm², drut 10 mm². Dane są limitami skrzynki, a nie dobranym zabezpieczeniem obwodu. Zaciski i przewody nie mogą przekroczyć limitów dla własnego wykonania. Źródło doboru: s. 2 | Schemat i obciążenie według projektu Dobierz z Interex |
| Przy tym wariancie instalacjiMocowanie do rury — wybierz właściwy wspornik | Do tej puszki producent wskazuje SB-100, SB-101, SB-110, SB-111. Wybierz jeden ze wskazanych wsporników. Do SB-110 potrzeba jednej obejmy, a do pozostałych wymienionych wsporników dwóch. Wspornik zawiera śruby M6 i/lub M4, nakrętki oraz podkładki mocowania puszki; obejmy do rury kupuje się osobno. Wsporniki do rury mają dopuszczalną temperaturę rury 230 °C. Montaż ścienny przez cztery otwory puszki jest alternatywą. Źródło doboru: s. 1, 2, 3 | 1 wybrany wspornik do montażu na rurze
|
| Przy tym wariancie instalacjiC20-02-F do FMT/FHT — wyłącznie poza Ex | C20-02-F 1244-006952 wolno stosować wyłącznie poza strefami zagrożonymi wybuchem — tak stanowi instrukcja INSTALL142-2504, s. 4–5. Nie stosuj go w Ex, nawet z puszką Ex lub metalowym dławikiem. Procedura łączy mechaniczne zaciśnięcie oplotu narzędziem C20-02-CT z obkurczeniem osłony; same określenia „montaż zimny/gorący” z kart puszek nie zastępują kroków 1–10. Otoczenie FMT: −40…+40 °C; FHT: −60…+40 °C. Zestaw zasilający: maks. 105 °C bez napięcia. Źródło doboru: s. 3 | 1 zestaw na potrzebne wejście FMT/FHT poza Ex; nie do PI/MI
|
| Przy tym wariancie instalacjiPrzejście FMT/FHT przez płaszcz izolacji | Dla oddzielnego prowadzenia FMT/FHT karta puszki wskazuje IEK-25-04 lub IEK-25-PIPE jako alternatywy. Każdy zawiera własny dławik M25 i wkładki; nie są to zestawy przyłączenia elektrycznego do skrzynki. Dobierz jeden sposób przejścia i nie dokupuj osprzętu już dostarczonego. Maksymalna temperatura dławika wynosi 110 °C, a rury prowadzącej IEK-25-PIPE 260 °C. Karta EU1425-2504 jest niespójna: opis na s. 1 dopuszcza strefę zwykłą i zagrożoną wybuchem, lecz sekcja Approvals na s. 2 podaje wyłącznie strefę zwykłą. Ten warunkowy dobór ogranicza się do strefy zwykłej; przed zastosowaniem w Ex wymagane jest osobne potwierdzenie dokładnego wykonania i dopuszczenia. Źródło doboru: s. 3 | 1 właściwe przejście przez izolację, wyłącznie poza Ex bez osobnego potwierdzenia
|
| Przy tym wariancie instalacjiMetalowy dławik zasilania GL-38-M25-METAL dla EP | M25 056622-000 dobierz tylko do właściwego kabla opancerzonego i płytki PE wersji EP. Karta techniczna skrzynki podaje zewnętrzną średnicę 13,5–21 mm i wewnętrzną 10–13,5 mm; karta osprzętu podaje wewnętrzną 10–15,5 mm. Do potwierdzenia generacji stosuj wspólny zakres 10–13,5 mm i nie rozszerzaj na inną dostawę. Tabela producenta potwierdza przeciwnakrętkę w komplecie. Limit −60 °C dławika nie obniża limitu −55 °C skrzynki. Dławik nie zastępuje przyłącza M20 kabla grzejnego. Źródło doboru: s. 3 | 1 dla wybranego, zgodnego wejścia zasilania; pomiń jeśli już dostarczony
|
| Przy tym wariancie instalacjiDodatkowe zaciski fazowe — tylko brakujące lub wymieniane | Dokładne pozycje wymienia karta techniczna skrzynki i aktualna karta producenta osprzętu. Zaciski fabryczne pozostają w dostawie. Maksymalnie 6 zacisków łącznie w skrzynce. Schemat określa liczbę uzupełnień, PE i mostkowanie; nie zwiększaj limitu prądu obudowy przez dodanie zacisków. Dla przekroju i momentu sprawdź instrukcję dokładnego zacisku, a nie samą nazwę części. Źródło doboru: s. 2, 3 | Wyłącznie liczba brakujących sztuk według zatwierdzonego schematu
|
| Przy tym wariancie instalacjiDodatkowe zaciski PE — tylko brakujące lub wymieniane | Dokładne pozycje wymienia karta techniczna skrzynki i aktualna karta producenta osprzętu. Zaciski fabryczne pozostają w dostawie. Maksymalnie 6 zacisków łącznie w skrzynce. Schemat określa liczbę uzupełnień, PE i mostkowanie; nie zwiększaj limitu prądu obudowy przez dodanie zacisków. Dla przekroju i momentu sprawdź instrukcję dokładnego zacisku, a nie samą nazwę części. Źródło doboru: s. 2, 3 | Wyłącznie liczba brakujących sztuk według zatwierdzonego schematu
|
| Przy tym wariancie instalacjiPłytki końcowe i mostki — tylko brakujące lub wymieniane | Dokładne pozycje wymienia karta techniczna skrzynki i aktualna karta producenta osprzętu. Zaciski fabryczne pozostają w dostawie. Maksymalnie 6 zacisków łącznie w skrzynce. Schemat określa liczbę uzupełnień, PE i mostkowanie; nie zwiększaj limitu prądu obudowy przez dodanie zacisków. Dla przekroju i momentu sprawdź instrukcję dokładnego zacisku, a nie samą nazwę części. Źródło doboru: s. 2, 3 | Wyłącznie liczba brakujących sztuk według zatwierdzonego schematu
|
| DobórPołączenia PI i MI wymagają oddzielnego doboru | Nie przeniesiono C20-01-F/C20-02-F na PI ani MI. Dla PI rodzina instrukcji montażu wymaga właściwego własnego zestawu przyłącza; dla MI dokument wskazuje odrębny dobór. Dokładne przyłącza PI i MI wymagają osobnego doboru. Nie zrównuj wejścia M20 z dowolnym dławikiem o tym gwincie. Źródło doboru: s. 1, 3 | Osobny dobór dokładnego kabla i jego przyłącza Dobierz z Interex |
| Przy tym wariancie instalacjiMocowanie do korytka kablowego — SB-130 | Aktualna tabela producenta zatwierdza SB-130 1244-006602 do tej puszki przy mocowaniu do korytka kablowego. Wymaga dwóch taśm mocujących dobranych do korytka; śruby mocowania puszki są w zestawie wspornika. Nie stosuj tej pozycji jako ogólnego uchwytu do konstrukcji stalowej ani nie przenoś limitu temperatury rury z innych wsporników. Źródło doboru: s. 1, 2 | 1×SB-130 + 2 właściwe taśmy do korytka, zamiast wspornika do rury
|
| Przy tym wariancie instalacjiZaślepki M20 — wyłącznie brakujące lub wymieniane | Karta tej puszki wskazuje HWA-PLUG-M20-EXE-PLASTIC 1244-000845. Jest to poliamidowa zaślepka M20 Ex eb, do −55 °C. Stałe zaślepki w zestawie pozostają w dostawie. Korki tymczasowe służą transportowi; niewykorzystane wejścia instalacji zamknij właściwymi stałymi zaślepkami, zgodnie z certyfikatem i instrukcją dostarczonego elementu. Źródło doboru: s. 1, 3 | Tylko liczba brakujących stałych zaślepek M20
|
| Przy tym wariancie instalacjiDławik zimnego końca PI — właściwe wykonanie M20 | C20-PI-M0-KIT 1244-019670, metalowy M20, Ø5–14 mm, do −55 °C; użyj z wewnętrzną płytką PE tej puszki. Karta tej puszki wskazuje to wykonanie dla zimnego końca PI. Zestaw zawiera zielono-żółtą koszulkę, a nie mufę kabla grzejnego. Kup wyłącznie brakujący dławik do właściwego kabla i wkładki. Montaż wymaga dodatku dotyczącego dławika do właściwej instrukcji CS-150-xx-PI; karta techniczna nie zastępuje tego dodatku. Nie zastępuj go przyłączem FMT/FHT ani MI. Źródło doboru: s. 3 | 1 na faktyczne wejście zimnego końca PI, jeśli nie jest już dostarczony
|
| Przy tym wariancie instalacjiObejmy PSE — zakres i ilość według wspornika | Dobierz jedną rodzinę obejm do średnicy zewnętrznej rury i geometrii wybranego wspornika. PSE-047 700333-000: Ø20–47 mm; PSE-090 976935-000: Ø40–90 mm; PSE-280 664775-000: Ø60–288 mm; PSE-540 364489-000: Ø60–540 mm. Nie sumuj alternatywnych zakresów i nie kieruj się samym DN w nazwie oferty. Dla SB-100 producent każe dodać 25 mm do średnicy rury przy wyborze obejmy; tej reguły nie przenoś automatycznie na SB-101/110/111/125. Obejmy są osobno; śruby mocujące puszkę do wspornika są w zestawie wspornika. Ten dobór PSE dotyczy montażu do rury, a nie mocowania SB-130 do korytka kablowego. Źródło doboru: s. 1, 2, 4 | 1 szt. dla SB-110; 2 szt. dla SB-100/SB-101/SB-111
|
| DobórProjekt strefy, właściwe instrukcje i odbiór | Dane karty technicznej odnoszą się do skrzynki i nie potwierdzają dopuszczenia całego obwodu. Przed instalacją w strefie Ex sprawdź tabliczkę, właściwy certyfikat i jego warunki szczególne, temperaturę otoczenia oraz właściwe instrukcje każdego przyłącza. Nie przenoś warunków >40 °C/>254 V z JBU na te skrzynki. Instrukcja INSTALL081 nie podaje momentów pokrywy ani zacisków; właściwe momenty wymagają osobnej instrukcji dostarczonego elementu. Instrukcja INSTALL081-2507 ma cztery strony i wymaga stosowania właściwych instrukcji dobranych przyłączy; nie zawiera szczegółowego schematu zacisków ani dodatkowych rysunków montażu skrzynki. Źródło doboru: s. 2, 3 | Potwierdzenie przed montażem i uruchomieniem Dobierz z Interex |
C20-02-F jest dozwolony wyłącznie poza strefami zagrożonymi wybuchem. Dla Ex wymagane jest oddzielne potwierdzenie odpowiedniego zestawu FMT/FHT.
INSTALL142 odzyskana i przeczytana w całości; przyłącze C20-02-F jest dopuszczone tylko poza Ex. Określenia cold/hot w kartach puszek nie zastępują procedury z instrukcji zestawu.
Potwierdzone zastosowania warunkowe; zakres częściowy (EN/PL — instrukcja rodziny JB-EX/JB-MB) · wersja RAYCHEM-IM-INSTALL081-JBEXMBX-ML-2507 · dobór dla SKU 1244-006384
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie

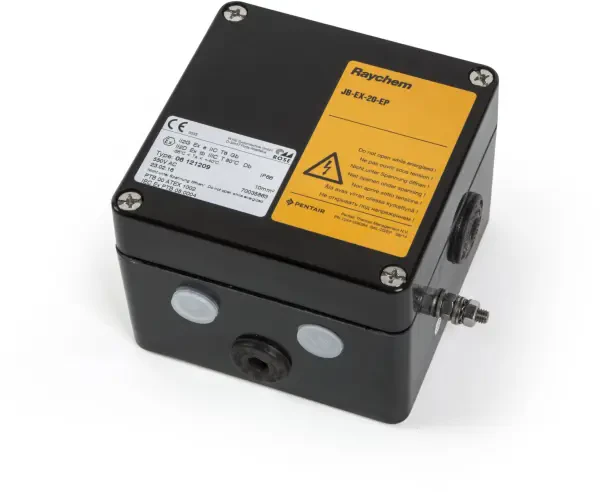

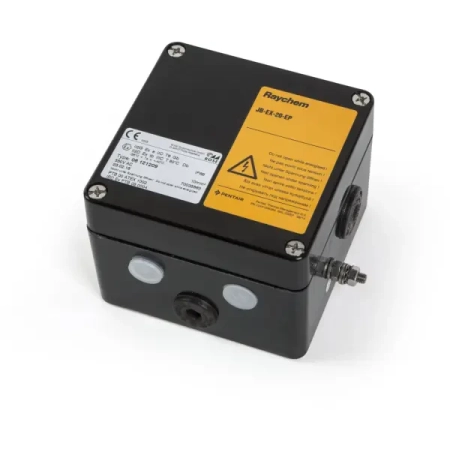

JB-EX-20-EP Uniwersalna puszka łączeniowa, 3x M20, 1x M25 z płytką uziemienia, ATEX - Chemelex Raychem
Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Przy akcesoriach Raychem/Chemelex sprawdzamy zgodność z konkretnym przewodem grzejnym, puszką, dławikiem, strefą pracy i instrukcją montażu. Klient sklepu internetowego dostaje realne wsparcie techniczne, a nie przypadkową pozycję z katalogu.
Zastosowanie
JB-EX-20-EP Uniwersalna puszka łączeniowa, 3x M20, 1x M25 z płytką uziemienia, ATEX
- dobór pod konkretny typ przewodu grzejnego i warunki pracy,
- weryfikacja kompletności zestawu przed zakupem,
- możliwość dostawy, montażu, uruchomienia i serwisu instalacji.
Dane techniczne i identyfikacja
| Producent | Chemelex Raychem |
| Symbol | JB-EX-20-EP |
| Nr katalogowy | 1244-006384 |
| EAN | 5414506010312 |
| Jednostka handlowa | szt. |
| Cena bazowa SHE netto 01/2026 | 851.00 zł |
Dokumenty producenta
FAQ
Czy ten element można dobrać tylko po nazwie?
Nie zawsze. Przy systemach Raychem/Chemelex trzeba potwierdzić typ przewodu, strefę pracy, sposób prowadzenia instalacji, dławiki i wymagane zakończenia.
Czy Interex może wykonać montaż?
Tak. Dobieramy, dostarczamy, montujemy, uruchamiamy i serwisujemy systemy ogrzewania elektrycznego.
Interex Katowice Mariusz Czapnik · Dobór i montaż: 602 551 555 lub +48 32 203 92 41 · zamowienia@interexkatowice.com · Źródło danych: cennik SHE Chemelex/Raychem 01/2026.
