MBH 3 - 3,5 kW przepływowy ogrzewacz wody do umywalki - Clage
MBH 3 - 3,5 kW przepływowy ogrzewacz wody do umywalki - Clage. Jednofazowy ogrzewacz do umywalki. Dobieramy do punktu poboru, zasilania i zabezpieczenia. Wsparcie techniczne, montaż i serwis Interex Katowice Mariusz Czapnik
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji przepływowego ogrzewacza wody
MBH 3 - 3,5 kW przepływowy ogrzewacz wody do umywalki - Clage · 160036
MBH 3 - 3,5 kW przepływowy ogrzewacz wody do umywalki - Clage: 3,5 kW; 230 V 1~/N/PE; 15,2 A; minimum przyjęte 1,5 mm² po weryfikacji trasy. Jeden punkt poboru, G 3/8, montaż pionowo przyłączami do góry. Maks.10 bar, dopływ ≤ 20°C, rezystywność ≥ 1100 Ωcm przy 15°C. Start 1,3 l/min; przepływ około 2 l/min. Regulacja hydrauliczna przez przepływ; urządzenie nie jest przeznaczone do natrysku.
W komplecie z urządzeniem
- Uchwyt ścienny, śruby/kołki i uszczelki.
- Trójnik G 3/8 / 10 mm i wąż FVS G 3/8 × G 3/8,50 cm.
- Specjalny regulator strumienia CSP 3 dopasowany do mocy.
- Sitko filtra dopływu i przewód zasilający z wtyczką ze stykiem ochronnym.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| WymaganeArmatura jednego punktu poboru | Do wyboru ciśnieniowa standardowa albo zgodna otwarta z 3 wężami. Istniejąca odpowiednia bateria nie wymaga zakupu. Przy instalacji otwartej odpływ musi być swobodny; regulator zgodny z zaleceniami CLAGE. Armatury sensorowe dobierz po schemacie i własnym zasilaniu. Instrukcja urządzenia: s. 4, 5, 6, 7, 8, 9, 10, 11 | 1 wybrana bateria; bez równoczesnego zakupu alternatyw
|
| WymaganeDopływ, odcięcie, wąż i uszczelnienia | Zapewnij osobny zawór odcinający i przyłącze G 3/8. W instalacji ciśnieniowej użyj fabrycznego trójnika i węża50 cm. Dopasuj uszczelki oraz długość połączeń; promień zginania min.27 mm. Rury i węże nie mogą obciążać króćców. Instrukcja urządzenia: s. 4, 5, 6, 7, 8, 9, 10, 11 | 1 odcięcie; wykorzystaj dostarczany zestaw
|
| WymaganeRegulator strumienia — element dostawy | Zamontuj dostarczany CSP 3 do standardowej tulejki M22/24. To wymagane wyposażenie w opakowaniu; nie ponowny obowiązkowy zakup. Wymienny wariant dobierz po rzeczywistym gwincie. Instrukcja urządzenia: s. 4, 5, 6, 7, 8, 9, 10, 11 | 1 dostarczany regulator; wymiana tylko po kontroli
|
| WymaganeObwód elektryczny i zabezpieczenie | 3,5 kW / 15,2 A; 230 V 1~/N/PE. Przekrój przyjęty minimum 1,5 mm², ostatecznie według długości i sposobu ułożenia. Wersja 3 ma fabryczną wtyczkę ochronną; gniazdo PE musi być odpowiednie i dostępne. Dobierz ochronę przewodu do prądu znamionowego, trasy i wymagań miejsca. Przy zmianie na kabel stały zaciski maks.6 mm². Instrukcja urządzenia: s. 4, 5, 6, 7, 8, 9, 10, 11 | 1 odpowiedni obwód; nie dobieraj po samej nazwie ogrzewacza Dobierz z Interex |

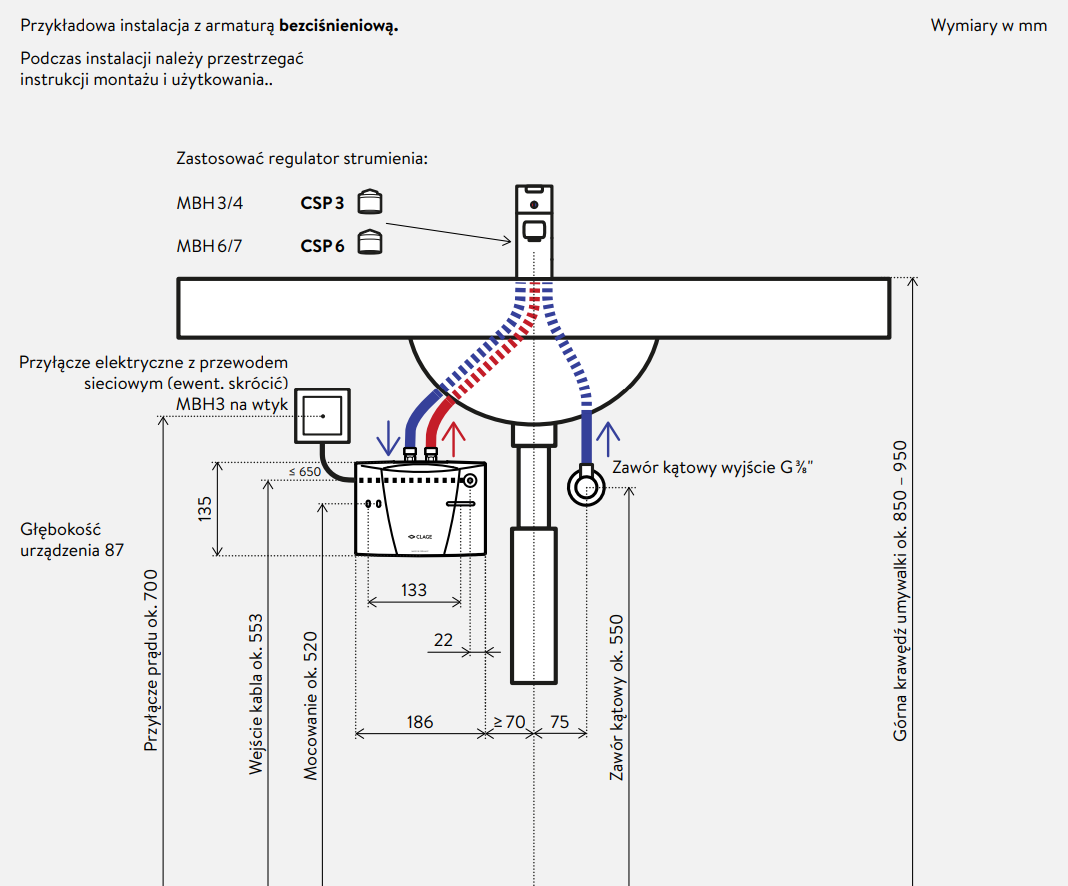

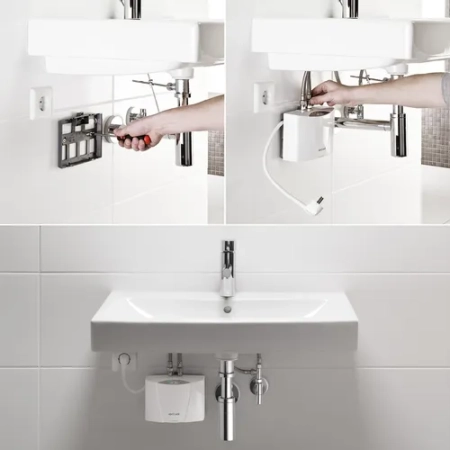

| WymaganeMocowanie, dostęp i napełnienie | Uchwyt, śruby i kołki należą do dostawy. Mocowanie pionowo z króćcami do góry, bez mrozu, z dostępem do obsługi. Przed włączeniem prądu przepłucz, napełnij i całkowicie odpowietrz; sprawdź szczelność. Dla innych podłoży dobierz odpowiednie kotwy. Instrukcja urządzenia: s. 4, 5, 6, 7, 8, 9, 10, 11 | Dostarczany komplet; inne kotwy według podłoża Dobierz z Interex |
| WymaganeParametry wody | Dopływ ≤ 20°C i rezystywność wody≥ 1100Ωcm przy 15°C. Nigdy ponad 10 bar. MBH nie stosuj do wstępnie ogrzanej wody ponad 20°C ani do zasilania natrysku. Instrukcja urządzenia: s. 4, 5, 6, 7, 8, 9, 10, 11 | Kontrola parametrów; reduktor tylko po ocenie instalacji Dobierz z Interex |
| Serwis / wymianaSitko i regulator strumienia | Fabryczny filtr w dopływie wymaga czyszczenia przez instalatora po spadku przepływu. Czyść/odkamieniaj regulator. Uszkodzony przewód zastępuj oryginalnym dobranym do konkretnej wersji urządzenia; nie dobieraj części tylko po podobnej nazwie. Instrukcja urządzenia: s. 15, 16 | Tylko po kontroli, bez domyślnego dodatkowego filtra Dobierz z Interex |
Wybierz jedną armaturę, jeden regulator strumienia i jeden wariant zdalnej obsługi. Elementy dostarczane nie wymagają ponownego zakupu.
Ostateczny przewód, ochrona i przyłącza zależą od instalacji; dobór Interex według tabliczki i schematu.
Starsza polska numeracja OEM: MBH 3 160036, MBH 4 160046, MBH 6 160066. Nie utożsamiaj automatycznie numeru artykułu z dzisiejszą generacją; części wewnętrzne wyłącznie według tabliczki i numeru seryjnego.
Instrukcja montażu producenta (PL) · wersja 01.2020 · dobór dla SKU 160036
Dobór i dokumentacja
MBH 3 - 3,5 kW przepływowy ogrzewacz wody do umywalki - Clage: 3,5 kW; 230 V 1~/N/PE; 15,2 A; minimum przyjęte 1,5 mm² po weryfikacji trasy. Jeden punkt poboru, G 3/8, montaż pionowo przyłączami do góry. Maks.10 bar, dopływ ≤ 20°C, rezystywność ≥ 1100 Ωcm przy 15°C. Start 1,3 l/min; przepływ około 2 l/min. Regulacja hydrauliczna przez przepływ; urządzenie nie jest przeznaczone do natrysku.
Oryginalna karta: MBH 3 - 3,5 kW przepływowy ogrzewacz wody do umywalki - Clage — dane i formularz zakupu
MBH 3 - 3,5 kW przepływowy ogrzewacz wody do umywalki - Clage
Dostępność: Dostępny
Czas wysyłki: 5 dni
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 160036
Kod EAN: 4010436600367
Stan produktu: Nowy
Regulacja temperatury: brak stabilizacji temperatury, tylko poprzez pomieszanie z zimną wodą
Klasa energetyczna: A
Przepływ włączeniowy: 1,3 / 2,0 l/min dopasowanie poprzez regulację przepływu
Napięcie znamionowe: 230 V
Podłączenie elektryczne: 1/N/PE
Moc ogrzewacza wody: 3.5 kW
Prąd znamionowy: 15.2 A
Gwarancja na usługę montażu Interex Katowice: 5 lat
Gwarancja producenta: 12 miesięcy
Instrukcja obsługi i montażu: instrukcja obsługi i montażu
Kompetencje Interex Katowice: Autoryzowany partner handlowy Serwis gwarancyjny i pogwarancyjny
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
- Opis produktu
- Optymalizacja zarządzania energią
- Optymalizacja zużycia wody i energii
- Protokół montażu przepływowego ogrzewacza wody
- Akcesoria (1)
- Klipy filmowe (35)
Dane techniczne do sprawdzenia
| Produkt | MBH 3 - 3,5 kW przepływowy ogrzewacz wody do umywalki - Clage |
| Producent | Clage |
| Model / numer katalogowy | 160036 |
| Kod producenta | 160036 |
| EAN | 4010436600367 |
| Grupa zastosowania | przepływowy ogrzewacz wody |
| Kategoria sklepu | 4:Sklep ⌄ Usługi ⌄ Technologie | 38:Przepływowe ogrzewacze wody | 41:Ciepła woda użytkowa |
| Warunki techniczne | zasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria potwierdzamy przed zakupem lub montażem. |
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Clage dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.
Wszelkie prace związane z instalacją i podłączeniem urządzenia muszą być wykonywane przez wykwalifikowanych specjalistów. Podgrzewacz wody zaleca się instalować w pobliżu punktów poboru wody i obok źródła wody. Urządzenie jest przeznaczone do pionowej instalacji. Rury wlotowe i wylotowe są standardowe G 3/8". Ogrzewacz zasilany jest z sieci trójfazowej o napięciu do 400 V. Biorąc pod uwagę specyfikę urządzeń elektrycznych pracujących z wodą, podłączenie do sieci elektrycznej należy przeprowadzić z zachowaniem wszelkich wymogów bezpieczeństwa
- Umywalka (np. WC dla gości)
- Pomieszczenie sanitarne w obiektach
✅Pełna moc zasilająca włącza się automatycznie w momencie przepływu wody przez urządzenie
✅Na wtyk sieciowy (3,5 kW) względnie przewód sieciowy (od 4,4 kW), długość: ≤ 65 cm
✅Latwy montaż pod umywalką dzięki małym wymiarom i zewnętrznym przyłączom wody ⅜ cala do instalacji ciśnienieniowej lub bezciśnieniowej, zestaw przyłączeniowy (trójnik i elastyczny wąż ciśnieniowy) do zaworu kątowego jest zawarty w zakresie dostawy.\
✅Regulator strumienia CSP3 i CSP6 (zawarte w zakresie dostawy) Regulator strumienia na końcówce armatury wspomaga oszczędność energii i wody podczas korzystania z małego podgrzewacza. Specjalne regulatory CSP mieszają powietrze z wodą tworząc zwarty, miękki strumień wody, który nie pryska lecz pięknie się perli.
✅Stopień ochrony IP 25
Mały przepływowy podgrzewacz wody przekonuje niewielkimi wymiarami i oszczędnym trybem pracy. Woda jest podgrzewana tylko w czasie przepływu. Ciepła woda nie jest magazynowana a energia konieczna do utrzymania urządzenia w gotowości jest zaoszczędzona. Porównanie wskazuje wyraźnie na roczny potencjał oszczędnościowy podgrzewacza przepływowego, gdyż straty ciepła zasobnika są wyższe niż ilość energii zużytej do mycia rąk.
Informacje handlowe
które pozwalają na kontrolowanie pracy urządzeń elektrycznych jednofazowych i trójfazowych, np.:
- drugiego ogrzewacza wody do 40kW mocy
- pieców akumulacyjnych do łącznej mocy 40kW
natomiast tylko profesjonalna optymalizacja kosztów zużycia energii i wody jest w stanie zredukować rachunki za ciepłą wodę użytkową nawet o 50%. Optymalizację można przeprowadzić z elektronicznymi ogrzewaczami wody Stiebel Eltron w czasie montażu urządzenia lub w trakcie eksploatacji - zdecydowanie zalecam z doświadczenia - pomoc i wsparcie techniczne dla naszych klientów - Mariusz Czapnik - tel 602551555.
✅Zainstaluj urządzenie możliwie najbliżej wanny prysznica, zlewozmywaka, umywalki.
✅Zainstaluj produkty niskiego zużycia wody.
- prysznic - 6 do 8l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
- umywalka - 1.5 do 3l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
- zlewozmywak - 3 do 6l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
- wanna 8l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
|
Tabela
optymalnej i ekonomicznej eksploatacji przepływowych ogrzewaczy wody Redukcja rachunków za ciepłą wodę użytkową nawet o 50%. |
|||||
|
Temperatura
wody zimnej na dopływie do ogrzewacza |
Temperatura wody ciepłej ustawianej przez Użytkownika na ogrzewaczu |
Przepływ wody przez punkt poboru ( kran, prysznik, bateria wannowa ) | Moc potrzebna do produkcji CWU |
Uwagi | |
Zlewozmywak |
1°C 7°C
15°C
|
45°C 45°C 45°C |
5 litrów / min 5 litrów / min 5 litrów / min |
15,4 kW 13,3 kW 10,5 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
Zlewozmywak |
1°C 7°C
15°C
|
45°C
45°C 45°C |
7 litrów / min 7 litrów / min 7 litrów / min |
21,5 kW
18,6 kW 14,7 kW |
nie zalecane nie zalecane nie zalecane |
Umywalka |
1°C
7°C
15°C
|
38°C 38°C 38°C |
3 litry / min 3 litry / min 3 litry / min |
7,7 kW
6,5 kW 4,8 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
|
Umywalka |
1°C
7°C
15°C
|
38°C
38°C38°C |
7 litrów / min
7 litrów / min 7 litrów / min |
18,1 kW
15,1 kW 11,2 kW |
nie zalecane nie zalecane nie zalecane |
|
Prysznic |
1°C 7°C
15°C
|
38°C 38°C 38°C |
6 litrów / min 6 litrów / min 6 litrów / min |
15,5 kW
13,0 kW 9,6 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
Prysznic |
1°C 7°C
15°C
|
38°C 38°C 38°C |
8 litrów / min 8 litrów / min 8 litrów / min |
20,7 kW 17,3 kW 12,8 kW |
nie zalecane nie zalecane nie zalecane |
|
Prysznic deszczownica |
1°C 7°C
15°C
|
40°C 40°C 40°C |
8 litrów / min 8 litrów / min 8 litrów / min |
21,8 kW
18,4 kW 14,0 kW |
|
|
Wanna
|
1°C 7°C
15°C
|
42°C 42°C 42°C |
8 litrów / min 8 litrów / min 8 litrów / min |
22,9 kW
19,5 kW 15,1 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
|
|
|||||
