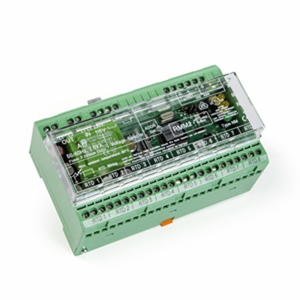

MONI-RMM2-E - Moduł zdalnej kontroli

Raychem / Chemelex

MONI-RMM2-E

Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.

Dostępny Wysyłka: 3 dni Kod produktu: 307988-000

Produkt i osprzęt

Każda pozycja ma własną ilość. Ceny brutto.

Produkt / wariantDokumentacjaCena / jm.Ilość / wartość

MONI-RMM2-E

MONI-RMM2-E

MONI-RMM2-E — zdalne wejścia Pt100 z własnym zasilaniem 115/230 V AC; obudowa i właściwe zaciski montażowe osobno.

307988-000 · karta wariantu

Dostępny · wysyłka 3 dni

10 924,86 zł/ szt.
—

Wybrane: 00,00 złPodsumowanie

Kompletacja układu sterowania NGC30 / MONI

MONI-RMM2-E · 307988-000

Kompletacja wynika z dokładnego wykonania i projektu. Sprawdź skład dostawy, zasilanie, wersję oprogramowania i dopuszczenie całego układu. Alternatyw nie sumuj.

Potwierdź warunki instalacji z Interex

BA 2,5 VA / DS 3 VA — do budżetu przyjęto 3 VA.

Interex Katowice — dobór, montaż i serwis · tel. 602551555
Potwierdź warunki instalacji z Interex

Własnych BA starszych sond skrzynkowych NH/EXE nie uzyskano; bez automatycznego doboru zakupowego.

Interex Katowice — dobór, montaż i serwis · tel. 602551555

W komplecie właściwego wykonania

    Osprzęt i materiały potrzebne do montażu

    Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.

    Element / kiedy potrzebnyWymagania i sposób doboruIlość i produkty
    W komplecieFabryczny zestaw RMM2

    W dostawie jest moduł RMM2, zapasowe bezpieczniki, zworka i oznaczenia. Własna obudowa, DIN i dodatkowe zaciski PE należą do instalacji. Liczby zapasowych bezpieczników producent w tej części nie podaje; nie przypisano fikcyjnej ilości.

    Instrukcja właściwego urządzenia: s. 2, 3, 4

    1 właściwy moduł

    Dobierz z Interex
    WymaganeZasilanie 115/230 V AC

    RMM2 wymaga 115 albo 230 V AC ±10%, 50/60 Hz, wybór właściwą zworką; fabrycznie 230 V. Nie zasilaj z 12 V CRM ani 24 V NGC40. Własna BA podaje 2,5 VA, DS 3 VA; do budżetu bez dalszego potwierdzenia przyjmij 3 VA.

    Instrukcja właściwego urządzenia: s. 2, 3, 4, 5

    1 właściwy zabezpieczony tor zasilania; dobór Interex

    Dobierz z Interex
    WymaganeMontaż i granice wykonania

    Bare E: otoczenie −40…+60°C, DIN 35 mm w odpowiedniej zaprojektowanej obudowie oraz 10 dodatkowych zacisków PE dla przewodów 0,2–4 mm² zgodnie z BA. Wykonanie gołej elektroniki nie nadaje dopuszczenia całej szafie.

    Instrukcja właściwego urządzenia: s. 2, 3, 4

    Właściwa obudowa i mocowania według rysunku; dobór Interex

    Dobierz z Interex
    WymaganeWłaściwe sondy Pt100

    Do ośmiu Pt100 trójprzewodowych, IEC 751, 100 Ω przy 0°C; maks. 20 Ω na każdą żyłę. Liczba wynika z pomiarów, nie obowiązkowo osiem. BA wskazuje starsze skrzynkowe MONI-PT100-NH / EXE, DS podaje właściwy 140910-000 / 967094-000. Pełnej własnej BA tych sond skrzynkowych nie uzyskano; Interex potwierdza sondę, zakres, puszkę i dopuszczenie przed zakupem. Nie podstawiono oddzielnej EXE-SENSOR lub sondy /260 po samej nazwie.

    Instrukcja właściwego urządzenia: s. 2, 3, 5

    0–8 właściwych sond według projektu; dobór po potwierdzeniu

    Dobierz z Interex
    Przy tym wariancie instalacjiPrzedłużenie i podłączenie sondy

    Zachowaj trzy żyły i zgodne kolory: para tego samego koloru do właściwych zacisków ujemnych według rysunku, oddzielny przewód do plusa. BA podaje przykład do 150 m przy 3×1,5 mm², lecz granicą jest także 20 Ω na żyłę i cały projekt. Zanotuj lokalizację każdej sondy.

    Instrukcja właściwego urządzenia: s. 3, 5, 6

    Tylko potrzebna długość i właściwe połączenie; dobór Interex

    Dobierz z Interex
    WymaganeZaciski, ekran i PE

    Zasilanie: przewód linkowy 0,2–2,5 mm² lub pełny 0,2–4 mm², PE 0,8–2,5 mm² zgodnie z BA. Ekran RS-485 do S według rysunku nie zastępuje PE. Uziemienie ekranu przewiduje właściwy punkt po stronie systemu, nie dodatkowe przypadkowe połączenie przy RMM2.

    Instrukcja właściwego urządzenia: s. 3, 4, 5, 6

    Połączenia zgodne z rzeczywistą instalacją

    Dobierz z Interex
    WymaganeRS-485, adres i zakończenie

    Ekranowana para RS-485, do 1200 m w zatwierdzonym układzie. Maks. 16 RMM2 / 128 sond w odpowiedniej sieci; przełącznik 0–F musi być unikalny, w starszym europejskim NGC30 mapuje się na 32–47. Tylko ostatni RMM2: J17 na 1–2, pozostałe 2–3. Nie przenoś mapy adresów do innej generacji bez jej instrukcji.

    Instrukcja właściwego urządzenia: s. 3, 6, 7

    1 unikalny adres i prawidłowe końce magistrali; Interex

    Dobierz z Interex
    Serwis / wymianaBezpiecznik i przegląd

    Właściwy bezpiecznik według BA: szybki 200 mA / 250 V, wskazany typ producenta. Przed wymianą odłącz zasilanie, sprawdź przyczynę, połączenia, szczelność oraz każde wskazanie temperatury. Nie zmieniaj charakterystyki zabezpieczenia z powodu powtarzającej się awarii.

    Instrukcja właściwego urządzenia: s. 2, 3, 7

    Tylko potrzebna wymiana i protokół właściwego układu; Interex

    Dobierz z Interex

    BA 2,5 VA / DS 3 VA — do budżetu przyjęto 3 VA.

    Własnych BA starszych sond skrzynkowych NH/EXE nie uzyskano; bez automatycznego doboru zakupowego.

    Instrukcja montażu producenta (EN) · wersja INSTALL061-RMM2E-ML-2504 · dobór dla SKU 307988-000

    Dobór i montaż — prześlij warunki instalacji
    Dane techniczne i opis produktu
    Moduły zdalne (RMM2) zapewniają funkcję monitorowania temperatury dla sterowników rodziny DigiTrace NGC. Każdy moduł RMM2 może obsługiwać do ośmiu czujników Pt 100, służących do pomiaru temperatury rurociągu lub otoczenia. Wiele modułów RMM2 może komunikować się jednocześnie z jednym terminalem interfejsu użytkownika (DigiTrace NGCUIT), zapewniając scentralizowane monitorowanie temperatury. Za pośrednictwem przewodu RS-485 (skrętka 2-żyłowa) można połączyć do 16 modułów RMM, pozwalając na monitorowanie łącznie do 128 punktów pomiaru temperatury na jedną sieć sterowników DigiTrace NGC.

    RYCHEM- podręcznik przemysłowy
    Ceny hurtowe Raychem prezentowane są w odpowiedzi na indywidualne Państwa zapytanie
    • RMM2-E montaż w panelu, strefa niezagrożona wybuchem
    • Zakres pracy dla temp. otoczenia od -40°C do +60°C
    • Zakres temp. przechowywania od -51°C do +60°C
    • Wilgotność względna Maks. 95%, bez kondensacji
    • Napięcie zasilania (nominalne) 115/230 V +10% -10% 50/60 Hz (wybierane za pomocą zworki)
    • Wewnętrzny pobór mocy 3 VA
    • Zasilanie (wej./wyj.) 4 zaciski na przewody o przekroju od 0,2 mm2 do 4 mm2
    • Uziemienie 10 zacisków na przewody o przekroju do 4 mm2 na zewnątrz modułu RMM2
    • Podłączenia czujnika Pt100 8 x 3 zaciski na przewody o przekroju od 0,2 mm2 do 2,5 mm2
    • Komunikacja RS-485 2 x 3 zaciski na przewody o przekroju od 0,2 mm2 do 2,5 mm2
