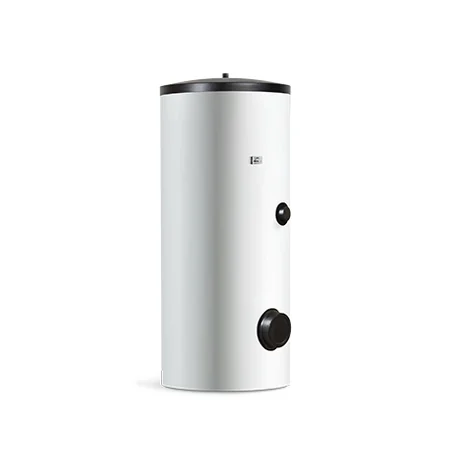

Hewalex OKC300NTR/HP – zasobnik CWU z wężownicą 3,2 m² do pompy ciepła

OKC 300 NTR/HP, Hewalex 81.10.10. Jedna wężownica do pompy ciepła.

1 zbiornik; nie mnożyć wyposażenia fabrycznego

Twarda pianka poliuretanowa, osłona i termometr przylgowy. Nie zamawiaj izolacji VF do zbiornika OKC.

Fabryczne wyposażenie, bez dodatkowego zakupu

Emaliowany zbiornik ma fabryczną ochronę magnezową. Potwierdź wszystkie położenia i liczbę anod w dostarczonej rewizji; nie dodawaj przy pierwszym zakupie drugiego kompletu.

Wyposażenie zbiornika; liczba według rzeczywistej dostawy

Pomieszczenie +2…45°C, wilgotność względna ≤80%. Instrukcja tej wersji podaje Ø670 × H1580 mm, masa pustego 138 kg. Sprawdź trasę wniesienia, podłoże, dostęp do przyłączy, pokrywy i wyjęcia anod; nośność z uwzględnieniem wody. Nie ustalaj odstępu serwisowego bez rzeczywistej długości anody.

1 sprawdzone miejsce montażu

Karta urządzenia wymaga transportu i przechowywania pionowo na drewnianej palecie, zabezpieczenia przed przesunięciem oraz suchego zadaszonego miejsca.

Dla dostarczanego zbiornika

Na dopływie zimnej wody, z ciśnieniem otwarcia według tabliczki tego OKC 300 NTR/HP. Dopuszczalne 1 MPa zbiornika nie jest automatyczną nastawą zaworu. Między zaworem a zbiornikiem nie wolno umieścić zaworu odcinającego. Sprawdź, czy zawór jest w rzeczywistej dostawie.

1 funkcja bezpieczeństwa; dokupić tylko brakujące wyposażenie

Wylot zaworu musi być swobodnie otwarty i zabezpieczony przed mrozem. Rurkę prowadzić pionowo w dół. Przygotuj bezpieczne odprowadzenie wody, zachowując warunki instrukcji dobranego zaworu.

1 odpływ dla każdego zaworu bezpieczeństwa

Na schemacie HP funkcja zwrotna jest połączona z zaworem bezpieczeństwa; sprawdź wyposażenie dobranej grupy. Nie dokładaj bez potrzeby drugiego zaworu zwrotnego, jeśli wybrana grupa już realizuje tę funkcję.

1 funkcja zwrotna zgodnie z wybraną armaturą

Co najmniej 12 l. Włącz na odcinku po stronie zbiornika za zaworem zwrotnym, zgodnie ze schematem. Ciśnienie wstępne według instrukcji urządzenia ma odpowiadać ciśnieniu sieci; dokładne warunki dobranego naczynia i układu trzeba sprawdzić. Naczynie do CO/solarnego glikolu nie zastępuje naczynia CWU.

1 dobrane naczynie; podana wartość jest minimum, nie gotowym obliczeniem

Wymagany przed zaworem bezpieczeństwa, gdy ciśnienie wodociągu jest równe lub wyższe od ciśnienia otwarcia tego zaworu. Instrukcja zaleca ciśnienie za reduktorem o co najmniej 20% niższe od nastawy zaworu; zweryfikuj również parametry grupy i naczynia.

1 tylko przy spełnieniu warunku ciśnienia

Odcięcie przed układem bezpieczeństwa, jak na schemacie. Odcinek zbiornik–zawór bezpieczeństwa pozostaje bez zaworu zamykającego.

1 funkcja odcięcia przed zabezpieczeniami

Zawór spustowy na dopływie zimnej wody. Przy opróżnianiu pozostawić otwarty punkt poboru ciepłej wody, aby uniknąć podciśnienia zatrzymującego odpływ.

1 spust; dostępna trasa odpływu

Instrukcja HP nakazuje go zamontować na wyjściu gorącej wody. Dobierz zakres temperatur, przepływ i przyłącza. Wariant z cyrkulacją wymaga właściwej hydrauliki zaworu.

1 dobrany układ mieszania, jeśli nie jest już wykonany

Zimna woda i CWU: G1″, CWU na górze. Wężownica: G1″, cyrkulacja: G3/4″; dwa miejsca czujników G1/2″. Gniazdo grzałki GW6/4″. Oznaczenia G bez dopisku GZ/GW pozostają nominalne jak na rysunku — sprawdź rzeczywiste zakończenia przed doborem złączek. Dobierz rury i śrubunki do przepływu źródła oraz rzeczywistych końcówek; nie wyliczaj średnicy instalacji z samego gwintu zbiornika.

Komplet według wybranych obiegów i długości tras

Wężownica 3,2 m² do pompy ciepła; sprawdzić wydajność przy temperaturach i przepływach tej pompy. Powierzchnia sama nie gwarantuje mocy, czasu ładowania ani zgodności całego układu. Obiegi źródeł zabezpieczyć według ich instrukcji.

Układ projektowy dla wybranego źródła lub źródeł

Instrukcja zaleca odcięcia na dopływie i odpływie wody grzewczej blisko zbiornika, dla możliwości obsługi/demontażu. Nie zastępują zabezpieczeń źródła ciepła.

2 na każdą wężownicę używaną w instalacji

W najwyższym punkcie obiegu zamontować zawór odpowietrzający; połączenia wykonać do oznaczonych dopływów i odpływów wymiennika.

Według najwyższych punktów rzeczywistych obiegów

HP wymaga filtra w celu ochrony pomp, zaworów i wymiennika. Dobierz wielkość, położenie i obsługę do przepływu oraz instrukcji źródeł ciepła.

Według obiegów i wymagań źródeł

Zaizoluj rury połączeniowe i ogranicz straty ciepła; izolacja przewodów jest osobna od płaszcza zbiornika. Dobierz materiał do temperatury i medium danego obiegu.

Długość według rzeczywistych tras

Tylko gdy wykonano obieg cyrkulacji: pompa oraz zawór zwrotny w położeniu opisanym przez instrukcję. Ogranicz czas pracy pompy i straty ciepła; dopasuj układ do mieszacza.

1 zaprojektowany obieg cyrkulacji, jeśli występuje

Miejsca pomiaru są wskazane na rysunkach zbiornika. Czujnik należy dobrać do charakterystyki wejścia regulatora źródła, zamocować w właściwej tulei/prowadnicy i położeniu. Nie traktować pozycji „czujnik” na rysunku jako potwierdzenia dostawy czujnika z zasobnikiem.

Liczba według aktywnych źródeł i ich schematu, bez zakupu duplikatów

Zbiornik ma GW6/4″, lecz brakuje zatwierdzonej dla tego modelu długości zanurzenia, konkretnego modułu i pełnej instrukcji tego kompletu. Należy sprawdzić odstęp od wężownicy, termostat, ogranicznik, orientację i sposób zasilania. Nie przypisano 80.10.10 ani GRBT do koszyka.

Wyłącznie po pisemnym potwierdzeniu dokładnego kompletu OEM

Przeczytane pełne instrukcje GRBT 4,5/6/7,5 kW: nie wolno stosować z aktywną anodą tytanową ani w nierdzewnym zbiorniku. Inne źródło nie może przekraczać 80°C. Moduł musi być całkowicie zanurzony, odpowietrzony i mieć prawidłową ochronę przeciwporażeniową. To ograniczenia komponentu, nie potwierdzenie dopasowania do zbiornika.

Wariant do weryfikacji, bez automatycznego doboru mocy i zakupu

Dla HP300 potwierdzono ochronę magnezową i coroczną kontrolę, ale ogólny kod anody OKC NTRR/SOL nie dowodzi dopasowania do NTR/HP. Dobór po numerze zbiornika, gwincie, położeniu oraz długości.

Według rzeczywistego wyposażenia i zużycia; bez przypadkowej anody w koszyku

Zbiornik i wężownice: dopuszczalne 1 MPa; maksymalna temperatura wody zbiornika 110°C. Sprawdź szczelność i dokręcenie połączeń/kołnierza, odpowietrz układ, sprawdź zawór bezpieczeństwa. Ewentualną grzałkę zasilać dopiero po całkowitym napełnieniu i odpowietrzeniu, według jej własnej instrukcji.

Odbiór całego układu przed rozpoczęciem pracy

Zawór bezpieczeństwa sprawdzać przed uruchomieniem i co najmniej raz w miesiącu. Anody sprawdzać co roku; dokładna instrukcja zbiornika wymaga wymiany przy 50% zużycia. Podane teoretyczne dwa lata nie zastępują kontroli rzeczywistego stanu. Sprawdzać wszystkie anody, także dodatkową kołnierza jeśli występuje.

Miesięczny test zaworu; coroczny przegląd anod

Po dwóch latach skontrolować osady; zakres czyszczenia i termin kolejnych prac zależą od wody i eksploatacji. Pokrywę HP dokręcać zgodnie z BA: 15 Nm. Uszczelnienie i części serwisowe dobrać do rzeczywistej wersji.

Według oceny osadów i stanu uszczelnienia

Kompletacja jest listą wymagań dla tego modelu. Elementy bez odnośnika do sklepu wymagają indywidualnego doboru; nie są wycenionym pakietem. Potwierdź zgodność dostarczonej rewizji z instrukcją i dostępność brakujących części. Dobór i wsparcie Interex Katowice: 602 551 555.

Projekt oraz lista wybranych, rzeczywiście potrzebnych części
