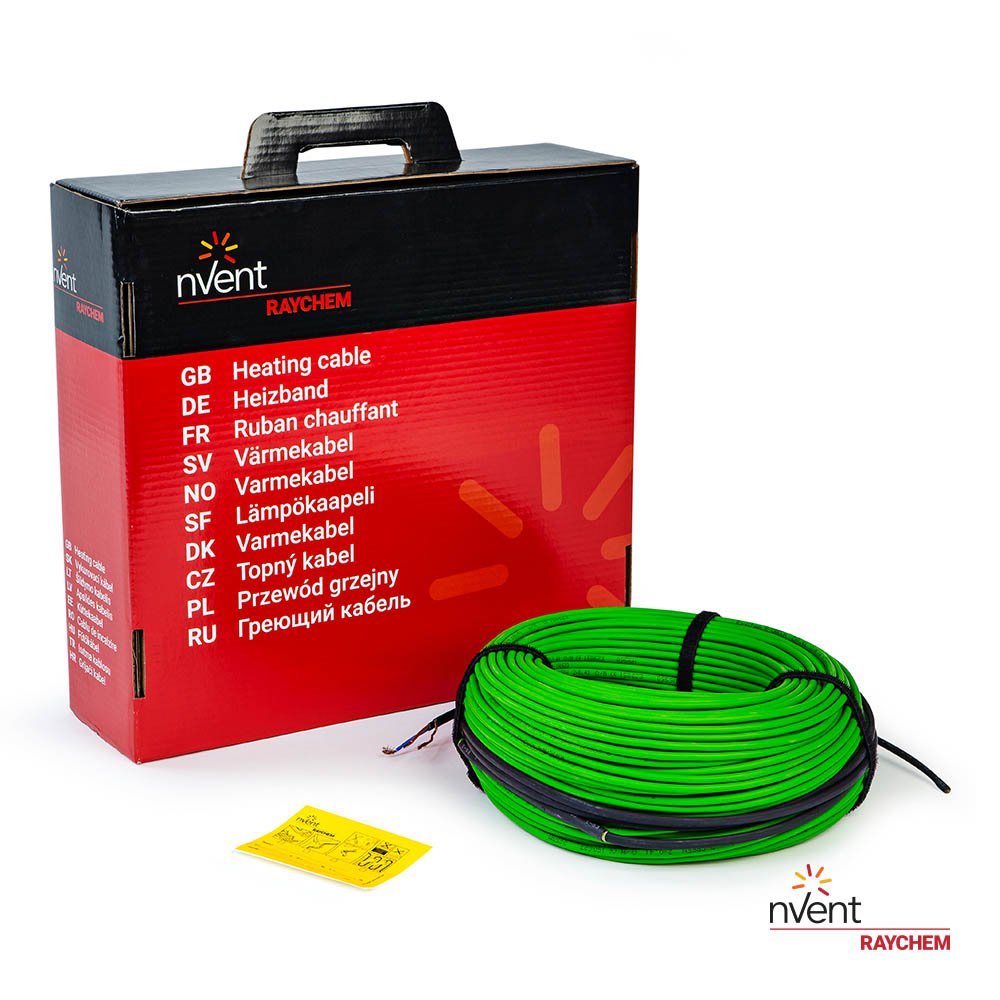

R-GR-70M/T0/SD - Stałooporowy przewód grzejny

Raychem / Chemelex

T2Green 70 m / 360 W

Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.

Dostępny Wysyłka: 3 dni Kod produktu: SZ18300129

Produkt i osprzęt

Każda pozycja ma własną ilość. Ceny brutto.

Produkt / wariantDokumentacjaCena / jm.Ilość / wartość

T2Green 70 m / 360 W

R-GR-70M/T0/SD

T2Green SZ18300129 / R-GR-70M/T0/SD: 70 m, 360 W przy 230 V; przewód stałooporowy, fabryczny przewód zimny 2,5 m. Wylewka zwykle 15–30 mm, co najmniej 15 mm; nie montować bezpośrednio w kleju do płytek ani w wylewce EPS. Promień gięcia ≥30 mm, odstęp ≥50 mm; montaż od +5°C, maks. oddziaływanie +90°C. Zakres rezystancji w dokładnej karcie OEM (139,7–161,7 Ω przy 20°C) ma inną dolną granicę niż tabela instrukcji 147 Ω ±10%. Przed odbiorem potwierdź etykietę i zakres przewidziany dla dostarczonej partii.

SZ18300129 · karta wariantu

Dostępny · wysyłka 3 dni

1 216,47 zł/ szt.
—

Termostat podłogowy

SENZ-WIFI: 230 V, 50 Hz, wyjście maks. 13 A; IP21 (IP44 tylko z właściwą uszczelką i potwierdzoną obudową). Czujnik fabryczny NTC 12 kΩ przy 25°C, przewód 3 m. Dla T2Red bezpośrednio maks. 100 m, z zachowaniem ograniczeń rozruchu kabla i zabezpieczeń; większa instalacja przez stycznik z układem przeciwzakłóceniowym.

1244-017778 · karta wariantu

Dostępny · wysyłka 3 dni

927,00 zł/ szt.
—

Rurka ochronna do czujnika podłogowego

Rurka czujnika 6012-8949541: 2,5 m, Ø10 mm wg OEM. Szczelnie zamknięty koniec i wymienialny sensor między kablami; korek i drobne wyposażenie dostawy do sprawdzenia.

6012-8949541 · karta wariantu

Dostępny · wysyłka 5 dni

84,62 zł/ szt.
—

U-ACC-PP-01-GLUESTICK klej do montażu kabli grzewczych

10 lasek z klejem w zestawie

T2Gluestick — 10 lasek. Wybrane opakowanie zawiera 10 lasek kleju termotopliwego. Klej mocuje przewód; nie jest klejem pod płytki, klejem membrany ani uszczelniaczem. Opakowania o różnych liczbach lasek są alternatywami.

6012-8949540 · karta wariantu

Dostępny · wysyłka 5 dni

69,86 zł/ szt.Najniższa cena z 30 dni to
—

U-ACC-MM metalowa siatka montażowa

Siatka ocynkowana — 25 m. Siatka ocynkowana o długości 25 m. Instrukcje T2Blue i T2Black wskazują dokładne numery rolek 10 oraz 25 m. Szerokość, wielkość oczek i średnica drutu nie są tu potwierdzone.

726604-000 · karta wariantu

Dostępny · wysyłka 5 dni

820,41 zł/ szt.Najniższa cena z 30 dni to
—

Wybrane: 00,00 złPodsumowanie

Kompletacja instalacji przewodu T2Green

T2Green 70 m / 360 W · SZ18300129

T2Green SZ18300129 / R-GR-70M/T0/SD: 70 m, 360 W przy 230 V; przewód stałooporowy, fabryczny przewód zimny 2,5 m. Wylewka zwykle 15–30 mm, co najmniej 15 mm; nie montować bezpośrednio w kleju do płytek ani w wylewce EPS. Promień gięcia ≥30 mm, odstęp ≥50 mm; montaż od +5°C, maks. oddziaływanie +90°C.

Potwierdź warunki montażu i wyposażenie

Zakres rezystancji w dokładnej karcie OEM (139,7–161,7 Ω przy 20°C) ma inną dolną granicę niż tabela instrukcji 147 Ω ±10%. Przed odbiorem potwierdź etykietę i zakres przewidziany dla dostarczonej partii.

Prześlij etykietę oraz warunki instalacji do Interex

Potwierdzony zakres dostawy

  • Fabrycznie zakończony, dwużyłowy przewód grzejny T2Green 70 m z przewodem zimnym 2,5 m.
  • Termostat nie jest w komplecie. Instrukcja określa klej do mocowania jako zamawiany oddzielnie; drobne wyposażenie opakowania wymaga sprawdzenia przed dokupieniem.

Osprzęt i materiały potrzebne do montażu

Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.

Element / kiedy potrzebnyWymagania i sposób doboruIlość i produkty
WymaganeProjekt powierzchni grzanej i trasy

Wyznacz wolną powierzchnię bez mebli zakrywających podłogę, wanien, kabin i planowanych otworów. Przewodu nie wolno skracać, krzyżować ani prowadzić przez dylatacje. Dla 70 m / 360 W tabela podaje orientacyjnie 12 m² przy 30 W/m², 9 m² przy 40 W/m², 7,2 m² przy 50 W/m² lub 6 m² przy 60 W/m². Potrzebna moc i rozstaw wynikają z projektu; nie uznawaj tych powierzchni za gwarancję ogrzania budynku.

Instrukcja urządzenia: s. 4, 5, 19, 20, 21, 41, 42, 43, 44, 45, 46, 47

1 plan i obliczenie dla strefy

Dobierz z Interex
WymaganeWylewka i kompatybilne warstwy podłogi

Kabel musi być zatopiony w odpowiedniej wylewce do ogrzewania podłogowego, zwykle 15–30 mm i co najmniej 15 mm. Nie układać go bezpośrednio w kleju do płytek ani w wylewce EPS. Podłoże ma być suche, stabilne i oczyszczone; grunt, masa, klej oraz hydroizolacja muszą tworzyć zgodny układ. Płytki/kamień: maks. 30 mm, przewodność cieplna co najmniej 1 W/(m·K). Rozruch dopiero po wymaganym wyschnięciu warstw.

Instrukcja urządzenia: s. 4, 5, 19, 20, 21, 41, 42, 43, 44, 45, 46, 47

wg powierzchni i konstrukcji; dobór materiałów Interex

Dobierz z Interex
WymaganeZasilanie 230 V i zabezpieczenia

Oplot ochronny połącz z PE; zastosuj RCD 30 mA. Przekrój przewodu i zabezpieczenie nadprądowe dobierz do obciążenia, trasy i warunków instalacji. Termostat oraz ewentualny stycznik nie zastępują prawidłowego zabezpieczenia obwodu. Dla tego odcinka prąd nominalny wynika z 360 W / 230 V, około 1,57 A.

Źródło doboru: s. 2

1 obwód zgodny z projektem

Dobierz z Interex
WymaganeTermostat z pomiarem temperatury podłogi

Ta kompletacja kabla nie obejmuje termostatu. Producent wskazuje Green Leaf, NRG-DM lub SENZ-WIFI; wybierz jeden regulator z czujnikiem podłogi i limit temperatury zgodny z posadzką. Wszystkie wymienione regulatory mają czujnik w komplecie. Kolor i uszczelkę SENZ dobierz do potwierdzonej obudowy i miejsca montażu; nie kupuj kilku regulatorów dla jednej strefy.

Instrukcja urządzenia: s. 19, 20

1 regulator z czujnikiem na strefę

Wybierz ilości powyżej
Przy tym wariancie instalacjiRurka ochronna i uszczelnienie czujnika

Rurka Ø10 mm / 2,5 m 6012-8949541 służy do wymienialnego czujnika podłogi. Koniec uszczelnij; czujnik umieść centralnie między kablami, możliwie blisko powierzchni. Złącze kabla grzejnego z przewodem zimnym musi pozostać w wylewce i nie może trafić do rurki. Sprawdź drobne wyposażenie dostarczone z opakowaniem; dokup tylko brakujące.

Instrukcja urządzenia: s. 19, 20, 44

wg trasy; tylko brakujące

Wybierz ilości powyżej
Przy tym wariancie instalacjiKlej do unieruchomienia przewodu

Instrukcja określa klej jako zamawiany osobno. Laski 6012-8949540 to pakiet 10 sztuk; klej pracuje z pistoletem Ø12 mm w temperaturze 200–220°C i ma odporność +70°C. Podłoże musi być suche i czyste, klejenie w temperaturze pokojowej przy wentylacji. Dobierz ilość do punktów mocowania; nie przegrzewaj przewodu.

Instrukcja urządzenia: s. 6, 21, 42

wg punktów mocowania; opakowanie 10 lasek

Wybierz ilości powyżej
Przy tym wariancie instalacjiSiatka metalowa na odpowiednim podłożu

Na stabilnym podłożu drewnianym/palnym zastosuj dopuszczoną siatkę według przekroju podłogi; przymocuj ją przed montażem przewodu. U-ACC-MM-10 476660-000 ma 10 m, U-ACC-MM-25 726604-000 ma 25 m; są to alternatywne długości, nie dwie obowiązkowe pozycje. Nie wymagaj siatki automatycznie na każdym podłożu.

Instrukcja urządzenia: s. 3, 5, 6, 20, 21

wg powierzchni i konstrukcji; tylko gdy wymaga tego podłoże

Wybierz ilości powyżej
WymaganePomiary przed zatopieniem i po wykonaniu posadzki

Rezystancję przewodu oraz izolacji zmierz przed montażem, po ułożeniu przewodu i po wykonaniu posadzki; zapisz wyniki oraz zdjęcia/trasy. Protokół: próba izolacji 500 V DC, maks. 2500 V DC, wymagany wynik >100 MΩ, z odłączonym regulatorem. Dla dokładnego kodu SZ18300129 karta OEM podaje 139,7–161,7 Ω przy 20°C. Instrukcja podaje 147 Ω ±10%, co daje inną dolną granicę; przed odbiorem potwierdź zakres na etykiecie i dokumentacji dostawy zamiast automatycznie przyjmować szerszą tolerancję.

Instrukcja urządzenia: s. 41, 43, 45, 46, 47

3 etapy pomiarów i protokół dla odcinka

Dobierz z Interex
Serwis / wymianaNaprawa uszkodzonego przewodu

Producent wskazuje zestaw 1244-008869 do T2Green. Naprawa wymaga właściwej instrukcji zestawu, potwierdzenia rodzaju uszkodzenia i ponownych pomiarów; nie jest elementem obowiązkowym nowej instalacji. Nie przypisano go do zakupu na podstawie samej nazwy.

Instrukcja urządzenia: s. 20

wyłącznie po diagnostyce i doborze naprawy

Dobierz z Interex

Kompletacja opisuje wymagania urządzenia. Projekt obwodu, dobór zabezpieczeń, rozmieszczenie przewodu i dopuszczalna temperatura posadzki zależą od konkretnej instalacji.

Wymagany projekt powierzchni, izolacji, trasy, konstrukcji podłogi i limitu temperatury.

Instrukcja montażu producenta (PL/EN) · wersja RAYCHEM-IM-EU0471-T2GREEN-ML-2504 · dobór dla SKU SZ18300129

Dobór i montaż — prześlij warunki instalacji
Dane techniczne i opis produktu
Stałooporowy przewód grzejny R-GR-70M/TO/SD
NVent RAYCHEM R-GR-70M / T0 / SD, znany również jako T2Green - 5 - 70M, to przewód grzejny podłogowy o stałej mocy o mocy wyjściowej 5 W/m. Ten zmontowany przewód grzejny podłogowy o długości 70 metrów zawiera kabel zasilający o długości 2,5 metra i może być umieszczony bezpośrednio w materiale wypełniającym.

*Pakiet instalacyjny bez termostatu
*Idealny do złożonych układów podłóg.
*Nadaje się do salonów, łazienek, sypialni, kuchni i ogrodów zimowych.
*Może być umieszczony bezpośrednio w materiale wypełniającym, jastrychu lub betonie.
*Nadaje się również do umieszczania w rowkach frezowanych w jastrychu lub betonie, bez zwiększania konstrukcji podłogi.
*Moc można regulować, zwiększając lub zmniejszając odstępy.

Zawartość zestawu:
-70-metrowy przewód ogrzewania podłogowego T2Green
-Znak ostrzegawczy
-Instrukcja instalacji
-Raport z uruchomienia

Dane techniczne:
Moc - 5 W/m
Napięcie - 230 V
