S-21 - Zestaw polączeniowy/naprawczy

Raychem / Chemelex

S-21 — kompletacja instalacji

Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.

Dostępny Wysyłka: 3 dni Kod produktu: 358745-000

Twoja lista zakupów

Każdy wariant ma własną ilość. Ceny brutto.

Produkt / wariantDokumentacjaCena / jm.Ilość / wartość

S-21 — kompletacja instalacji

S-21

S-21 358745-000: starszy zestaw połączenia dwóch właściwych przewodów; zastosowanie i narzędzia wymagają aktualnej instrukcji.

358745-000 · karta wariantu

Dostępny · wysyłka 3 dni

Warianty i numery katalogowe
268,14 zł/ szt.
268,14 zł

Zasilanie i zabezpieczenia

Dobór obwodów, zabezpieczeń, styczników i rozdzielnicy zależy od typu przewodu, mocy oraz warunków rozruchu.

Dobierz zasilanie z Interex
Wybrane: 00,00 złPodsumowanie

Zastosowanie i elementy montażu

S-21 — kompletacja instalacji · 358745-000

Dokładny numer potwierdzono w archiwalnym katalogu 2007. Brakuje odzyskanej własnej instrukcji tego zestawu oraz potwierdzenia aktualnej generacji i dopuszczeń; naprawę albo nowe połączenie należy zatwierdzić dla rzeczywistych przewodów.

Dobór i montaż — prześlij warunki instalacji

Dokładny numer potwierdzono w archiwalnym katalogu 2007. Brakuje odzyskanej własnej instrukcji tego zestawu oraz potwierdzenia aktualnej generacji i dopuszczeń; naprawę albo nowe połączenie należy zatwierdzić dla rzeczywistych przewodów.

Interex Katowice, tel. 602 551 555

Przedmiot dostawy / potwierdzony zakres

  • Koszulki termokurczliwe z klejem, koszulki izolacyjne, koszulki lutujące oplot oraz tulejki zaciskowe według archiwalnej karty.

Osprzęt i materiały potrzebne do montażu

Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.

Element / kiedy potrzebnyWymagania i sposób doboruIlość i produkty
Potwierdź z InterexZłącze dwóch przewodów pod izolacją

S-21 358745-000: katalog 2007 wskazuje połączenie przewód–przewód dla QTVR, z żyłami łączonymi zaciskami i oplotem łączonym według właściwej procedury lutowania. Nie jest to komplet przyłącza i zakończenia obwodu.

Źródło doboru: s. 64, 65

1 właściwy zestaw na jedno potrzebne połączenie

Dobierz z Interex
W komplecieArchiwalna zawartość i właściwe zaciskanie

Koszulki termokurczliwe z klejem, koszulki izolacyjne, koszulki lutujące oplot oraz tulejki zaciskowe według archiwalnej karty. Własna instrukcja musi określić pełną kolejność, wymiary, narzędzie oraz wymagane wykonanie połączenia PE.

Źródło doboru: s. 64, 65

Skład i liczba elementów po sprawdzeniu dostawy

Dobierz z Interex
DobórNaprawa tylko po diagnostyce

Najpierw rozpoznaj uszkodzenie, oba końce przewodu i przyczynę awarii. Zestawu naprawczego nie dodaje się obowiązkowo do sprawnej nowej instalacji. Oba odcinki oraz sposób połączenia muszą odpowiadać właściwej instrukcji zestawu i kabla.

Źródło doboru: s. 64

Tylko potrzebne połączenie albo naprawa

Dobierz z Interex
DobórTemperatury, nowe generacje i dopuszczenia

Dokładny numer potwierdzono w archiwalnym katalogu 2007. Brakuje odzyskanej własnej instrukcji tego zestawu oraz potwierdzenia aktualnej generacji i dopuszczeń; naprawę albo nowe połączenie należy zatwierdzić dla rzeczywistych przewodów. Starsze oznaczenie XTV/KTV nie potwierdza XTVR/HTV. Nie ustalaj dzisiejszych temperatur i prądów z samego dawnego katalogu bez dokumentacji otrzymanego wykonania.

Źródło doboru: s. 64, 65

Osobne potwierdzenie przed montażem

Dobierz z Interex

Przed zastosowaniem potrzebne jest potwierdzenie instrukcji i dokładnej dostawy tego komponentu.

Dobór i montaż — prześlij warunki instalacji

Dokumentacja produktu

Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.

Dane techniczne i zastosowanie

Zestaw połączeniowy termokurczliwy do montażu pod izolacją termiczną, do stref zagrożonych i niezagrożonych wybuchem. Zestaw S-21 przeznaczony jest do stosowania z przewodami typu QTVR.

RYCHEM- podręcznik przemysłowy
Ceny hurtowe Raychem prezentowane są w odpowiedzi na indywidualne Państwa zapytanie

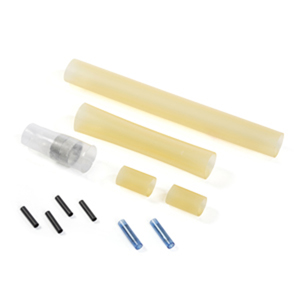

Zawartość zestawu:
  • termokurczliwe koszulki pokryte klejem
  • koszulki izolacyjne
  • koszulki z lutem
  • tulejki zaciskowe
Specyfikacja produktu:

Maks. temperatura oddziaływania 135°C
Maks. prąd znamionowy 40 A
Wytrzymałość dielektryczna 2,2 MV/m
Rezystywność 1013 Ω cm
Wymiary końcowe długość około 180 mm
