T-M-20-S/+50+300C - Termostat z ogranicznikiem

Raychem / Chemelex

T-M-20-S/+50+300C — legacy — kompletacja montażu

Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.

Dostępny Wysyłka: 3 dni Kod produktu: 608706-000

Twoja lista zakupów

Każdy wariant ma własną ilość. Ceny brutto.

Produkt / wariantDokumentacjaCena / jm.Ilość / wartość

T-M-20-S/+50+300C — legacy — kompletacja montażu

T-M-20-S/+50+300C

Dobór częściowy; przed zakupem potwierdzić wykonanie i warunki.

608706-000 · karta wariantu

Dostępny · wysyłka 3 dni

Warianty i numery katalogowe
3 781,02 zł/ szt.
3 781,02 zł

Zasilanie i zabezpieczenia

Dobór obwodów, zabezpieczeń, styczników i rozdzielnicy zależy od typu przewodu, mocy oraz warunków rozruchu.

Dobierz zasilanie z Interex
Wybrane: 00,00 złPodsumowanie

Kompletacja montażu i sterowania

T-M-20-S/+50+300C — legacy — kompletacja montażu · 608706-000

Historyczna oferta 608706-000 / T-M-20-S/+50+300C — legacy. Parametry i montaż konkretnej generacji wstrzymane do odzyskania własnej BA/tabliczki. Aktualna BA TM20 jest materiałem porównawczym; nie potwierdza tego starego PCN. Nie utożsamiać starego 0–50 z nowym 0–100 ani przyjmować wymiarów czujnika/znamion limitera nowej wersji.

Potwierdzenie wykonania, dostawy i projektu

Nie odzyskano oryginalnej pełnej własnej BA i aktualnie pobranego OEM dowodu dokładnego PCN 608706-000. Bieżące EU1434EN/FR/RU i DOC2210FR2504 podają nowe 1244-022642/643/644. Indeks wyszukiwarki pokazujący stare PCN nie zastępuje odczytu starego oryginału. Nie kopiuję parametrów czujnika/limitera nowej generacji.

Interex Katowice, tel. 602 551 555

Zawartość dostawy i elementy do sprawdzenia

  • Rzeczywisty zawartość zestawu historycznej dostawy do potwierdzenia; nie zadeklarowano kompletnej zawartości zestawu.

Osprzęt i materiały potrzebne do montażu

Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.

Element / kiedy potrzebnyWymagania i sposób doboruIlość i produkty
Potwierdź z InterexTożsamość historyczna i własna BA

Nie odzyskano oryginalnej pełnej własnej BA i aktualnie pobranego OEM dowodu dokładnego PCN 608706-000. Bieżące EU1434EN/FR/RU i DOC2210FR2504 podają nowe 1244-022642/643/644. Indeks wyszukiwarki pokazujący stare PCN nie zastępuje odczytu starego oryginału. Nie kopiuję parametrów czujnika/limitera nowej generacji.

Źródło doboru: s. 3

wstrzymane do dokumentacji dokładnego PCN

Dobierz z Interex
Potwierdź z InterexOsprzęt i zawartość zestawu dostawy

Nie przypisano zakupów dławików, czujników, taśm ani wsporników do niepotwierdzonej generacji. Porównanie z nowym TM20 nie jest dowodem zgodności komponentu z historycznym urządzeniem.

Aktualna instrukcja powiązana — brak własnej BA legacy: s. 7

bez automatycznych zakupów

Dobierz z Interex

Do doboru historycznego wykonania potrzebna jest jego własna instrukcja i potwierdzenie oznaczeń dostawy.

Projekt wykonawczy, rzeczywista dostawa, dobór przewodu i protokół instalacji pozostają zadaniem konkretnego wykonawcy.

Brak własnej pełnej BA dokładnego PCN — profil wstrzymany (Brak własnej instrukcji dokładnego staregoPCN; aktualne źródła porównawcze przeczytane zgodnie zactualREAD.) · wersja RAYCHEM-IM-INSTALL066-TM20S-ML-2504 · dobór dla SKU 608706-000

Dobór i montaż — prześlij warunki instalacji

Dokumentacja produktu

Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.

Dane techniczne i zastosowanie

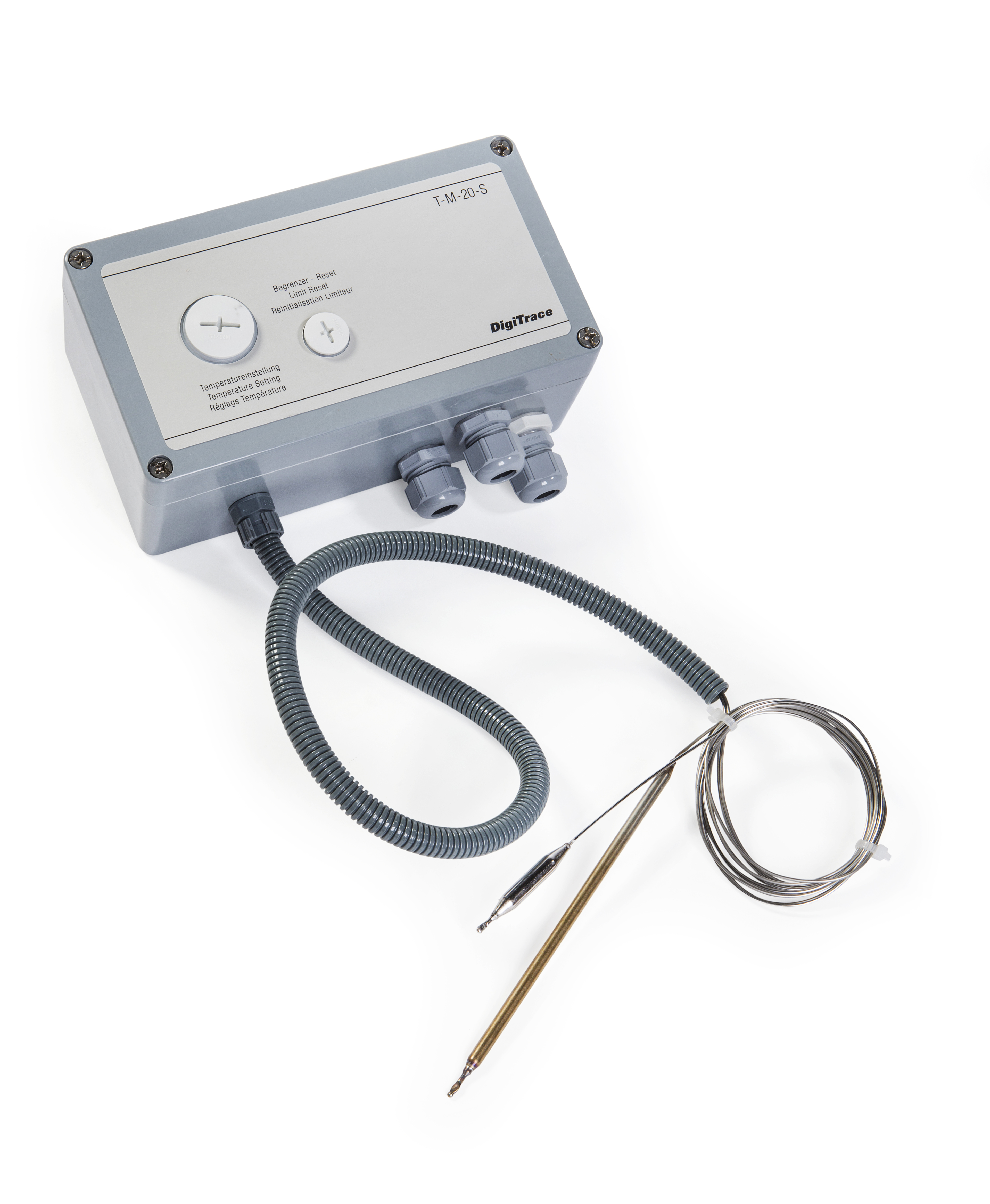

Termostat z powierzchniowym pomiarem temperatury zapewnia kontrolę temperatury oraz jej ograniczenie w strefach niezagrożonych wybuchem. Ogranicznik zapewnia odcięcie zasilania obwodu grzejnego w sytuacjach gdy nastąpiło przekroczenie górnego progu zadanej temperatury lub pojawiła się niebezpiecznie wysoka temperatura procesowa. Nastawa temperatury dla termostatu i ogranicznika może być zmieniana bez potrzeby otwierania obudowy poprzez odkręcane zaślepki znajdujące się w pokrywie urządzenia. Oba czujniki cieczowe wraz z kapilarą o długości 2 metrów wykonane są ze stali nierdzewnej i zabezpieczone przy obudowie elastyczną rurką. Istnieje możliwość bezpośredniego podłączenia przewodu grzejnego do termostatu. Termostat dostępny jest dla następujących zakresów temperatury: 0–50°C; 0–200°C; 50–300°C.

RYCHEM- podręcznik przemysłowy
Ceny hurtowe Raychem prezentowane są w odpowiedzi na indywidualne Państwa zapytanie

Specyfikacja produktu:

  • Maks. napięcie znamionowe - 230 V
  • Nastawa temperatury -
  •                    Sterownik od +50°C do +300°C
  •                    Ogranicznik od +20°C do +400°C
  • Przekaźnik Pojedynczy styk przełączny (SPDT) 100 000 cykli przy 16 A (sterownik) 500 cykli przy 10 A (ogranicznik)
  • Obciążalność styków -
  •                    Termostat Maks.16 A przy 230 V
  •                    Ogranicznik Maks.10 A przy 230 V
  • Zdolność rozłączania -
  •                    Sterownik 3700 VA
  •                    Ogranicznik 2300 VA
  • Histereza - 2,5% zakresu temperatur
  • Dokładność - ±0,5% nastawy w trzeciej górnej części zakresu temperatury (przy temp. otoczenia 22°C)
  • Zmiana temperatury - Wewnętrzne potencjometry, dostępne przez wieko obudowy
  • Zaciski - 4 mm2
  • Temperatura pracy - od -20°C do +80°C
