Dostępność: Dostępność - 3 dni
Koszt wysyłki: od 120 zł
Numer katalogowy: Z021988
Kod EAN: 4059584697065
Stan produktu: Nowy
Instrukcja obsługi: Instrukcja instalacji

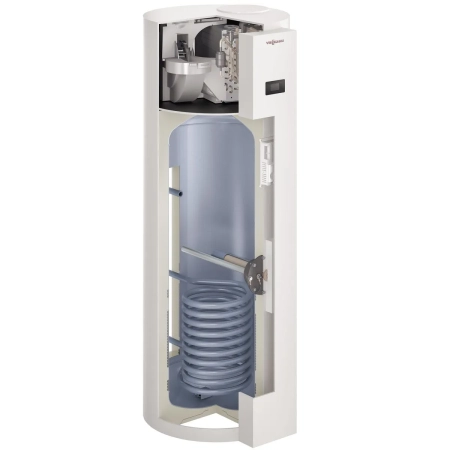

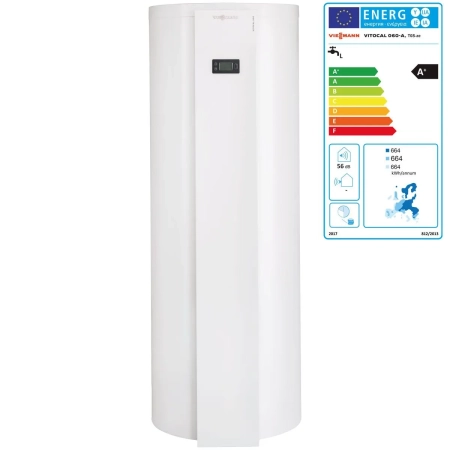

Pompa ciepła powietrze - woda do CWU VITOCAL 060-A T0S-ze
pojemność zbiornika 251 litrów z wężownicą
Pompa ciepła Viessmann Vitocal to nowoczesne i ekologiczne rozwiązanie do podgrzewu ciepłej wody użytkowej bazujące na powietrzu z zewnątrz lub wewnątrz budynku. Urządzenie pobiera ciepło z powietrza i przekazuje je do zbiornika, podgrzewając zimną wodę.
Poznaj nową definicję efektywności z Vitocal 060-A T0S-ze – teraz z 5-letnią gwarancją i wężownicą!
Zwiększ komfort i efektywność energetyczną swojego domu dzięki najnowszemu rozwiązaniu w dziedzinie ogrzewania wody użytkowej – pompie ciepła Vitocal 060-A T0S-ze. Z pojemnością 251 litrów, zaawansowaną technologią wężownicy oraz dodatkową ochroną w postaci 5-letniej gwarancji, ten model zapewnia niezrównaną wydajność i niezawodność.
Innowacja spotyka wydajność
Vitocal 060-A T0S-ze to wynik naszego dążenia do perfekcji. Zintegrowana wężownica to klucz do jeszcze lepszej efektywności i szybszego ogrzewania wody, zapewniając Ci dostęp do ciepłej wody kiedy tylko potrzebujesz. Niezależnie od warunków zewnętrznych, możesz liczyć na stały dostęp do ciepłej wody – wydajnie i ekologicznie.
Ochrona na lata
Rozumiemy, jak ważne jest poczucie bezpieczeństwa i pewności. Dlatego oferujemy rozszerzoną 5-letnią gwarancję na nasz model Vitocal 060-A T0S-ze. Ciesz się spokojem umysłu wiedząc, że Twoja inwestycja jest zabezpieczona przez lata, dzięki naszemu wsparciu i dedykacji.
Zrównoważony rozwój i oszczędności
Wybierając Vitocal 060-A T0S-ze, inwestujesz nie tylko w komfort swojego domu, ale również w przyszłość naszej planety. Dzięki wykorzystaniu odnawialnych źródeł energii, pompa ciepła ta znacznie redukuje emisję CO2 oraz obniża Twoje rachunki za energię. To rozwiązanie, które przynosi korzyści zarówno Tobie, jak i środowisku.
Dlaczego Vitocal 060-A T0S-ze?
Wybierz Vitocal 060-A T0S-ze i zainwestuj w przyszłość swojego domu już dziś. Skontaktuj się z nami, aby dowiedzieć się więcej i rozpocząć swoją podróż do wydajniejszego i bardziej zrównoważonego ogrzewania wody użytkowej.
Do pracy z obiegiem wewnęrznym powietrza lub zasysaniem powietrza z zewnątrz. Praca hybrydowa z wyborem trybu ekonomicznego lub ekologicznego. Automatyka wyposażona w funkcję Smart do uczenia się profilu zużycia ciepłej wody przez użytkowników dla lepszego dopasowania okresów pracy pompy ciepła.
Szczegółowe Informacje o pompach ciepła Vitocal
Vitocal |
Typ |
262-A T2E-ze |
262-A T2H-ze** |
262-A T2W-ze*** |
060-A T0E-ze
178 L |
060-A T0E-ze
254 L |
060-A T0S-ze
z wężownicą 251 L |
---|---|---|---|---|---|---|---|
Granica stosowania | °C | -8 / 42 | -8 / 42 | -8 / 42 | -5 / 35 | -5 / 35 | -5 / 35 |
Pompa ciepła CWU Pojemność zasobnika Maksymalne ciśnienie |
litry bar |
298 10 |
291 10 |
od 160 do 500 10 |
178 10 |
254 10 |
251 10 |
Dane pracy z powietrzem obiegowym wg EN 16147:2017 przy A20/W10-53 |
litry % kWh |
4,02 414 165 1014 |
4,02 414 165 1014 |
3,2 451 137 1225 |
3,39 253 145 707 |
3,70 330 149 664 |
3,70 330 149 664 |
Dane pracy pracy z powietrzem zewnętrznym wg EN 16147:2017 przy A7/W10-53 |
litry % kWh |
3,43 440 151 1184 |
3,43 440 151 1184 |
2,92 449 124 1346 |
2,92 253 121 846 |
3,40 330 132 778 |
3,40 330 132 775 |
Obieg chłodniczy - Czynnik roboczy – Objętość napełnienia – Potencjał tworzenia efektu cieplarnianego (GWP) – Ekwiwalent CO2 – Dopuszczalne ciśnienie robocze |
kg t bar |
|
R1234ze 1,35 7 0,009 25 |
R1234ze 0,35 7 0,002 25 |
R1234ze 1,15 8 0,009 25 |
R1234ze 1,35 9 0,009 25 |
R1234ze 1,25 9 0,009 25 |
Pobór mocy elektrycznej przez grzałkę elektryczną (zakres dostawy typu T2E-ze lub |
kW | 1,5 | 1,5 | 1,5 | |||
Wymiennik ciepła Powierzchnia wymiany ciepła Maksymalne ciśnienie robocze |
m2 bar |
- - |
0,9 6 |
- - |
- - |
- - |
1 6 |
Przyłącza GZ Zimna i ciepła woda użytkowa Cyrkulacja ciepłej wody użytkowej Zasilanie / Powrót wymiennika Odpływ kondensatu |
mm |
1 1 - 20 |
1 1 1 20 |
1 1 - 20 |
3/4 3/4 - 20 |
3/4 3/4 - 20 |
3/4 3/4 - 20 |
Ciężar |
kg | 145 | 160 | 44 | 95 | 110 | 125 |
Wymiary głębokość |
mm mm mm mm mm |
|
770 668 1844 1950 |
738 668 481 |
661 584 1555 1700 |
734 631 1755 1917 |
734 631 1755 1917 |
1) Sugerowana pojemność zbiornika wody użytkowej
* Klasa efektywności energetycznej wg rozporządzenia UE nr 813/2013
** Dane dla pracy tylko pompy ciepła (bez dodatkowego źródła ciepła)
*** Badania dla pompy ciepła ze zbiornikiem Vitocell 100-V CVAA o pojemności 300 litrów
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
Vitocal 262-A, typ T2E-ze jest przewidziana specjalnie do podgrzewu ciepłej wody użytkowej bez dodatkowych zewnętrznych wytwornic ciepła / kotłów grzewczych.
Vitocal 262-A, typ T2H-ze jest przewidziana do podgrzewu ciepłej wody użytkowej w połączeniu z zewnętrzną wytwornicą ciepła / kotłem grzewczym.
Pompa ciepła służy przy tym do podgrzania wstępnego, a zewnętrzna wytwornica ciepła / kocioł grzewczy do dogrzewu do wartości wymaganej temperatury cwu.
Regulator pompy ciepła reguluje sposobem pracy obydwu wytwornic ciepła automatycznie w celu uzyskania maksymalnego komfortu cwu.
Vitocal 262-A, typ T2W-ze jest przeznaczony do podgrzewu ciepłej wody użytkowej, w połączeniu z istniejącym jedno- lub dwusystemowym pojemnościowym podgrzewaczem cwu o poj. od 160 do 500 l.
Poniższe schematy systemowe obowiązują dla wszystkich typów Vitocal 262-A, oczywiście mogą być modyfikowane.
Schematy systemowe pracy pompy ciepła do podgrzewu cwu
Pompa ciepła do podgrzewu ciepłej wody użytkowej przewidziana jest do pracy z :
1/ obiegiem wewnętrznym powietrza
2/ z wykorzystaniem powietrza zewnętrznego
3/ z wywiewem powietrza
4/ z obiegiem wewnętrznym powietrza z wylotem powietrza na zewnątrz.
A Odpływ kondensatu
B Vitocal 262-A
C Przyłącze zimnej wody użytkowej
D Wylot powietrza
E Wlot powietrza
Schemat systemu do pracy z obiegiem wewnętrznym z wyprowadzeniem powietrza na zewnątrz
A Odpływ kondensatu
B Vitocal 262-A
C Przyłącze zimnej wody użytkowej
D Wylot powietrza na zewnątrz
E Wlot powietrza
F Powietrze zewnętrzne
Schemat systemowy dla trybu wywiewanego powietrza
A Odpływ kondensatu
B Vitocal 262-A
C Przyłącze zimnej wody użytkowej
D Powietrze zewnętrzne
Schemat systemu do pracy z wykorzystaniem powietrza zewnętrznego
A Odpływ kondensatu
B Vitocal 262-A
C Przyłącze zimnej wody użytkowej
D Powietrze zewnętrzne
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
Vitocal 060-A jest pionowym pojemnościowym podgrzewaczem cwu wykonanym ze stali, z emaliowaną powłoką Ceraprotect i zintegrowaną pompą ciepła do pracy z wykorzystaniem powietrza zewnętrznego oraz z obiegiem wewnętrznym powietrza.
Vitocal 060-A Pompa ciepła powietrze / woda CWU może występować w następujących wariantach:
Typ T0E-ze 178 litrów
Typ T0E-ze 254 litrów
Typ T0S-ze 251 litrów
Vitocal 060-A, Typ T0E-ze 178 litrów
W przypadku Vitocal 060-A, typ T0E-ze fabrycznie zintegrowana jest grzałka elektryczna EHT. Ten wariant urządzenia został zaprojektowany specjalnie do podgrzewu ciepłej wody użytkowej bez dodatkowej zewnętrznej wytwornicy ciepła / kotła grzewczego (eksploatacjajednosystemowa).
Vitocal 060-A, Typ T0E-ze 254 litry
W przypadku Vitocal 060-A, typ T0E-ze fabrycznie zintegrowana jest grzałka elektryczna EHT. Ten wariant urządzenia został zaprojektowany specjalnie do podgrzewu ciepłej wody użytkowej bez dodatkowej zewnętrznej wytwornicy ciepła / kotła grzewczego (eksploatacjajednosystemowa).

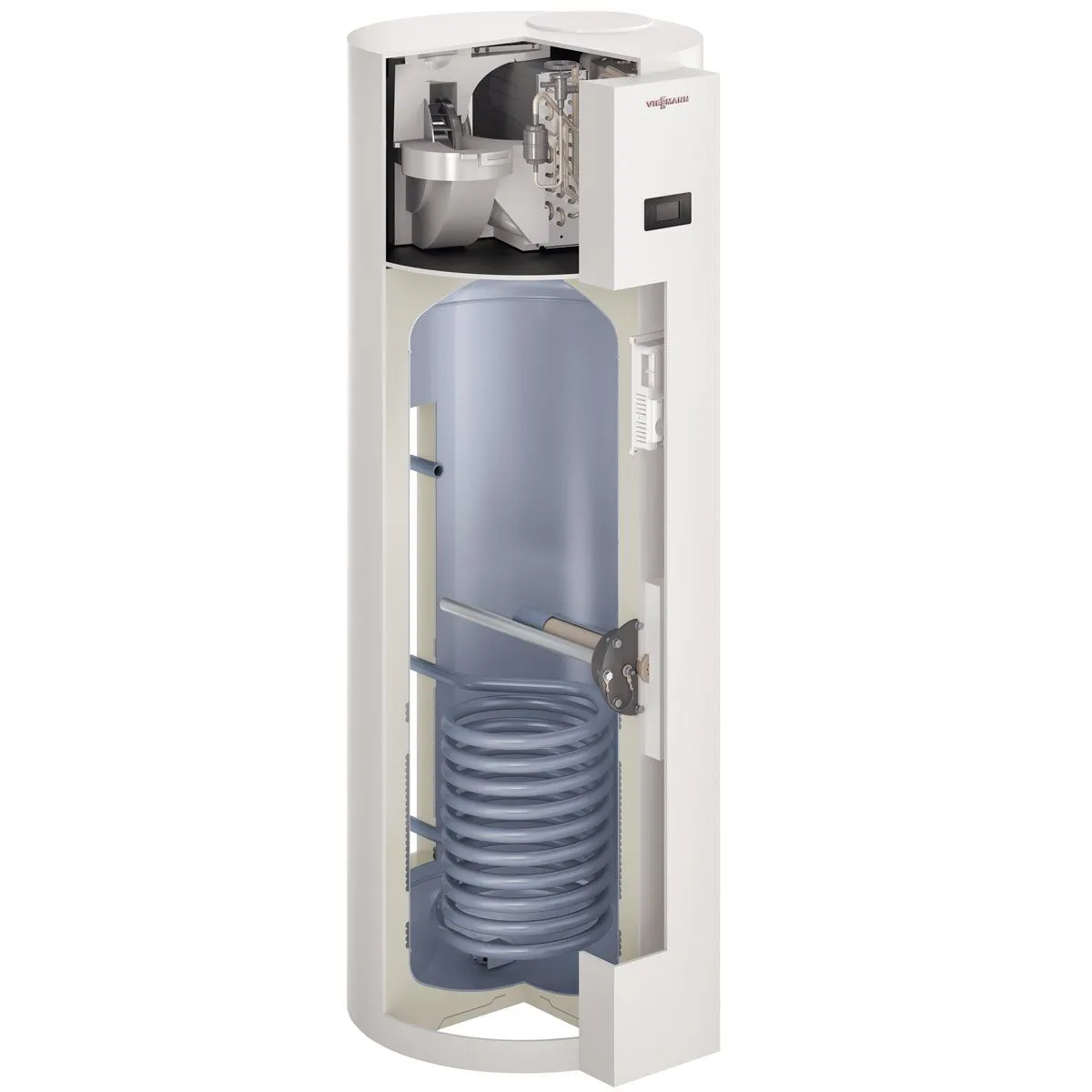

Vitocal 060-A, Typ T0S-ze 251 litrów
W modelu Vitocal 060-A, typ T0S-ze zintegrowany jest gładkorurowy wymiennik ciepła. Ten wariant urządzenia został zaprojektowany specjalnie do podgrzewu ciepłej wody użytkowej z dogrzewem przez zewnętrzną wytwornicę ciepła / kocioł grzewczy lub kolektory solarne.
Typ T0S-ze z kolektorami solarnymi:
Zintegrowany gładkorurowy wymiennik ciepła umożliwia podłączenie kolektorów płaskich o powierzchni absorbera do 4,6 m2 lub kolektorów rurowych o powierzchni absorbera do 3 m2. Elektroniczny regulator różnicowy temperatury włącza lub wyłącza pompę obiegu solarnego w zależności od ustawionej temperatury różnicowej między pojemnościowym podgrzewaczem cwu a kolektorem solarnym. Wymaga to zastosowania oddzielnego regulatora systemów solarnych, np. Vitosolic 100, typ SD1. Maks. temperatura ciepłej wody użytkowej uzyskiwana z kolektorów solarnych wynosi 65°C.
Wskazówka
Oprócz kolektorów solarnych istnieje też możliwość zamontowania grzałki elektrycznej EHT (wyposażenie dodatkowe). Grzałka elektryczna EHT aktywowana jest przez styk przełączający regulatora pompy ciepła.
Typ T0S-ze z zewnętrzną wytwornicą ciepła:
Do pompy Vitocal 060-A, typ T0S-ze można podłączyć zewnętrzną wytwornicę ciepła/kocioł grzewczy (uwzględnić wydajność stałą przy podgrzewie ciepłej wody użytkowej, patrz „Dane techniczne”. Zewnętrzną wytwornicę ciepła/kocioł grzewczy podłącza się w sposób hydrauliczny do zintegrowanego gładkorurowego wymiennika ciepła i aktywuje przez styk przełączający regulatora pompy ciepła.
Wskazówka
Jeśli ma zostać zamontowana dodatkowa grzałka elektryczna EHT (wyposażenie dodatkowe), wówczas aktywowanie jej musi odbywać się przez styk przełączający regulatora pompy ciepła. Zewnętrzna wytwornica ciepła (np. kocioł grzewczy) jest w takim przypadku włączana ręcznie.
Poniższe schematy systemowe obowiązują dla wszystkich typów Vitocal 060-A oczywiście mogą być modyfikowane.
Schematy systemowe pracy pompy ciepła do podgrzewu cwu
Pompa ciepła do podgrzewu ciepłej wody użytkowej przewidziana jest do pracy z :
1/ obiegiem wewnętrznym powietrza
2/ z wykorzystaniem powietrza zewnętrznego
3/ z wywiewem powietrza
4/ z obiegiem wewnętrznym powietrza z wylotem powietrza na zewnątrz.
A Odpływ kondensatu
B Vitocal 060-A
C Przyłącze zimnej wody użytkowej
D Wylot powietrza
E Wlot powietrza
Schemat systemu do pracy z obiegiem wewnętrznym z wyprowadzeniem powietrza na zewnątrz
A Odpływ kondensatu
B Vitocal 060-A
C Przyłącze zimnej wody użytkowej
D Wylot powietrza na zewnątrz
E Wlot powietrza
F Powietrze zewnętrzne
Schemat systemu do pracy z wykorzystaniem powietrza zewnętrznego
A Odpływ kondensatu
B Vitocal 060-A
C Przyłącze zimnej wody użytkowej
D Powietrze zewnętrzne
E Wlot powietrza
