Raychem / Chemelex
CE20-03 — kompletacja instalacji
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja komponentu i instalacji
CE20-03 — kompletacja instalacji · 331368-000
Kompatybilność dotyczy wskazanych wykonań. Długości, ilości i zabezpieczenia określa projekt całego obwodu.
Zawartość zestawu i sprawdzenie dostawy

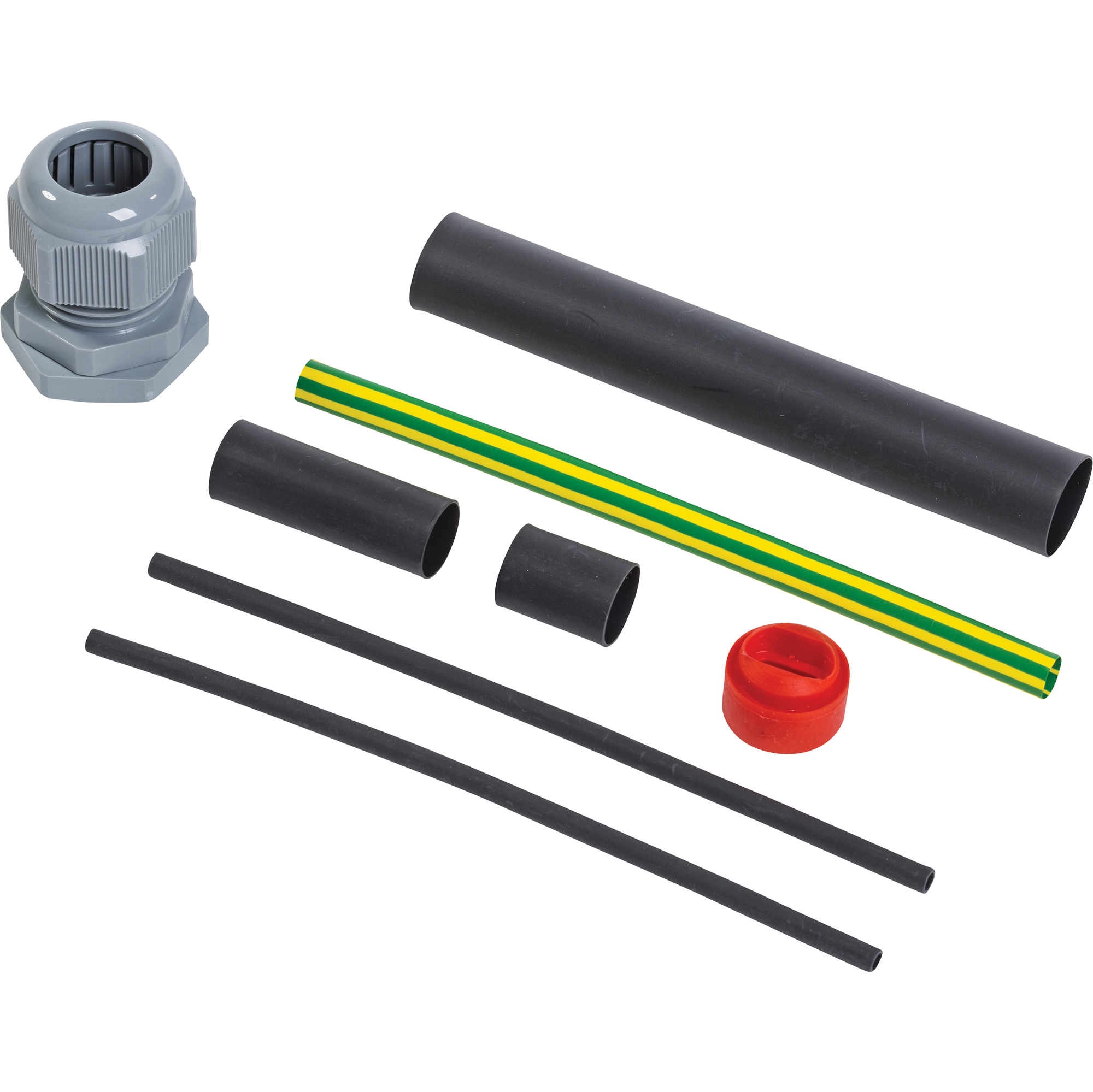

- CE20-03 331368-000: jedno przyłączenie kabla do skrzynki przez dławik M20 oraz jedno zakończenie, z rurkami termokurczliwymi. Przewód zasilający i skrzynka nie są składnikami zestawu.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieJedno przyłączenie i jedno zakończenie | CE20-03 331368-000: jedno przyłączenie kabla do skrzynki przez dławik M20 oraz jedno zakończenie, z rurkami termokurczliwymi. Przewód zasilający i skrzynka nie są składnikami zestawu. Nie dodawaj drugiego zakończenia do tego samego wolnego końca. Własna instrukcja komponentu; dobór według zastosowania: s. 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 | 1 komplet na właściwy odcinek Dobierz z Interex |
| Przy tym wariancie instalacjiDokładny zgodny przewód grzejny | BA CE20-03 prowadzi właściwe kroki dla R-ETL. Tabela PL2504 potwierdza cztery starsze PCN924269-000/P000002042/P000002043/P000002044 i CE20-03 331368-000. EN2610 opisuje już nowy R-ETL-A-CG 2000006663 — jego danych nie przeniesiono na te karty. Nagłówek wzorca HWAT w BA nie rozszerza tego doboru na HWAT. Własna instrukcja komponentu; dobór według zastosowania: s. 2, 3, 4 | Metry i właściwe wykonanie według projektu; pomiń kabel, który już masz
|
| Przy tym wariancie instalacjiSkrzynka JB16-02 w wariancie bez wspornika | JB16-02 946607-000 ma we własnej DS IP66, 32 A i zaciski do 4 mm². Zawiera M20 do okrągłego przewodu zasilającego, a dławik kabla grzejnego należy do wybranego CE20. Są to dwa różne wejścia; nie kupuj drugiego zasilającego bez sprawdzenia dostawy. Dobierz brakujące mocowanie i przepusty. Źródło doboru: s. 1, 2 | 1 skrzynka jeśli nie istnieje w instalacji
|
| WymaganePrzygotowanie i obkurczanie | Zachowaj kolejność przygotowania, uziemienie oplotu, uszczelnienie termokurczliwe i osobne wykonanie zakończenia z rysunków. Montuj przy odłączonym zasilaniu; przed uruchomieniem zmierz obwód według pełnej instrukcji właściwego kabla. Zestawy CCE stanowią inną trasę przyłączenia, a nie obowiązkowe uzupełnienie CE20. Własna instrukcja komponentu; dobór według zastosowania: s. 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 | 1 wykonanie połączenia i zakończenia Dobierz z Interex |
Dokładny numer OEM i własna instrukcja (EN/PL i wspólne rysunki) · wersja RAYCHEM-IM-EU2638-CE2003-ML-2509 · dobór dla SKU 331368-000
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Zestaw przyłączeniowo-zakończeniowy do R-ETL oraz wybranych przewodów samoregulujących Raychem wskazanych w dokumentacji producenta. Element dobieramy razem z puszką, sterowaniem i zabezpieczeniem obwodu.
Ważne: Przed montażem potwierdzamy typ przewodu, wykonanie płaszcza, średnicę, miejsce pracy i wymagane pomiary. Po montażu wymagany jest pomiar rezystancji żyły grzejnej i izolacji.
Zastosowanie
Zestaw przyłączeniowy i zakończeniowy CE20-03 z do R-ETL - Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dane techniczne do sprawdzenia
| Produkt | Zestaw przyłączeniowy i zakończeniowy CE20-03 z do R-ETL - Raychem |
| Producent | Raychem |
| Model / numer katalogowy | 331368-000 |
| Kod producenta | 331368-000 |
| EAN | 5414506001365 |
| Grupa zastosowania | mata lub przewód grzejny |
| Kategoria sklepu | 4:Sklep ⌄ Usługi ⌄ Technologie | 151:Ogrzewanie rurociągów | 154:Chemelex Raychem | 161:Ochrona rurociągów przed zamarzaniem | 162:Ogrzewanie podłogowe |
| Warunki techniczne | zasilanie, zabezpieczenia, miejsce montażu, sterowanie i wymagane akcesoria potwierdzamy przed zakupem lub montażem. |
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Raychem dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.
✅Połączenie technologią termokurczliwą.
✅W skład zestawu wchodzi wpust kablowy M20 umożliwiający zadławienie płaskiego przewodu.
✅Przeznaczony do przewodów R-ETL i T2Red.
.jpg)
