15VPL2-CT — kompletacja instalacji

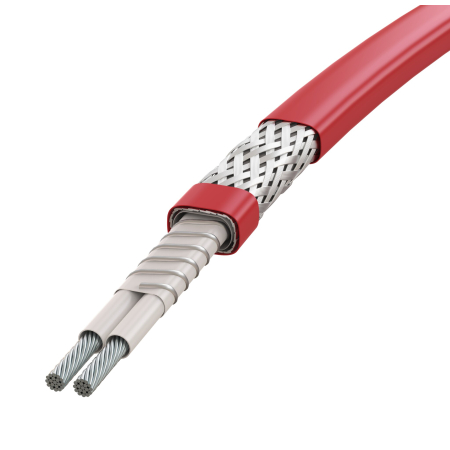

15VPL2-CT: 45 W/m przy 10°C i 230 V na izolowanej rurze stalowej. Moc zmienia się z temperaturą; dla VPL także z napięciem. Długość dobierz ze strat ciepła, temperatury utrzymywanej i minimalnej otoczenia, materiału i średnicy rury, izolacji oraz naddatków na armaturę, podpory i złącza. Metr rurociągu nie zawsze oznacza metr kabla. Projekt obejmuje cały obwód oraz oznaczenie strefy.

długość w metrach według projektu

Wybrana oferta dotyczy przewodu na metry. Zestaw zasilający, zakończenie, obejmy, mocowania, etykiety, regulator, czujnik i izolacja wymagają sprawdzenia w dostawie oraz projekcie. Dla każdego zakończonego odcinka potrzebne są właściwe przyłącze i zakończenie. Gotowy kompletny zestaw lub istniejący osprzęt ogranicza listę uzupełnień.

1 kontrola dostawy i stanu osprzętu

VPL wymaga co najmniej 15 mm odstępu między równoległymi odcinkami. Dopuszczono pojedyncze skrzyżowanie, bez wielokrotnego nakładania. Przy cięciu i przygotowaniu końców zachowaj położenie punktów stref grzejnych i martwych odcinków z rysunków; części aktywnej nie chowaj w złączu. Promień gięcia zależy od temperatury: 19 mm w zakresie −60 do −20°C, 15 mm od −20 do 0°C i 12 mm przy co najmniej 10°C. Dla wartości pośrednich stosuj pełną tabelę. Minimalna temperatura montażu kabla wynosi −60°C, ale taśmy, złącza i inne składniki mają własne, często wyższe limity.

1 plan montażu i tras z pełnej instrukcji

JBS-100-E i EP są alternatywami europejskimi do jednego kabla; EP ma płytkę uziemiającą. Zestaw zawiera puszkę z zaciskami, stopkę i uszczelnienie rdzenia. E ma dławik zasilania, EP wymaga doboru dławika. Stopka przeprowadza kabel przez izolację, więc nie dokładaj do niej automatycznie IEK. Potwierdź warunki środowiska, przekrój i dławik przewodu zasilającego. Dla otoczenia ponad 40°C wymagany jest przewód zasilający odporny na co najmniej 90°C i właściwy metalowy dławik Ex. Powyżej 254 V ten dodatkowy wymóg dotyczy BTV/QTVR/XTVR/HTV. Przy temperaturze rury ponad 150°C dla XTVR/HTV prąd pracy ograniczony jest do 20 A; VPL ma odrębną tabelę napięcia, temperatury i prądu w instrukcji JBS.

1 wybrane przyłącze na obwód; dodatkowe elementy według wykonania

• JBS-100-E · JBS-100-EKod sklepu: 829939-000
• JBS-100-EP · JBS-100-EPKod sklepu: 158251-000

JBS-100-L-E albo L-EP zastępuje wersję bez lampki; nie potrzebujesz obu przyłączy. Limit napięcia wynosi 277 V, a otoczenia dla wykonania Ex od −40 do +40°C. Sprawdź ograniczenia prądu i temperatury właściwego kabla oraz dławik zasilania. Lampka nie zastępuje pomiaru temperatury ani kontroli ciągłości całego kabla.

1 tylko zamiast przyłącza bez lampki po doborze

• JBS-100-L-E · JBS-100-L-E z modułem świetlnymKod sklepu: 054363-000
• JBS-100-L-EP · JBS-100-L-EP z modułem świetlnymKod sklepu: 075249-000

Każdy wolny koniec kabla wymaga właściwego zakończenia. E-100-E ma uszczelnienie i stopkę ponad izolację; nie łącz żył kabla ze sobą. Zastosowanie sprawdź z tabelą temperatury konkretnego kabla oraz napięcia. Wersja bez lampki dopuszcza 277 V, a dla VPL4 do 480 V. Nie kupuj drugiego zakończenia, jeżeli inne wybrane kompletne rozwiązanie już je zawiera.

1 zakończenie na wolny koniec kabla

• E-100-E · Zestaw bez diody sygnalizującejKod sklepu: 101255-000

Wersja z lampką zastępuje E-100-E. Limit napięcia wynosi 277 V. Pełna instrukcja EU0436-2608 ogranicza temperaturę procesu do 150°C, mimo wyższych temperatur wpisanych dla niektórych kabli w tabelach i karcie DS. W strefie Ex otoczenie wynosi −40 do +40°C; uwzględnij ochronę obwodu dla spodziewanego prądu zwarciowego 1500 A, położenie wejścia przy rurze i wymagania elektrostatyczne. Przy wyższej temperaturze lub innym napięciu wybierz odrębnie zatwierdzone rozwiązanie; nie kopiuj parametrów zakończenia bez lampki.

1 zamiast E-100-E tylko przy spełnieniu ograniczeń

• E-100-L-E · Zestaw z diodą sygnalizującąKod sklepu: P000001583

Obejmy PSE są zamawiane oddzielnie. Dobierz je według rzeczywistej średnicy zewnętrznej rury: PSE-047 20–47 mm, PSE-090 40–90 mm, PSE-280 60–288 mm albo PSE-540 60–540 mm. Nie przeliczaj zakresu z samej nazwy DN oferty. Standardowe przyłącze JBS i zakończenie E-100 wymagają po jednej obejmie; pozostałe uchwyty i przedłużenia zwiększają ilość. Nie uszkodź kabla i zachowaj położenie stopek z rysunku.

zwykle 2 dobrane obejmy na prosty obwód JBS + E-100; policz wszystkie stopki

• PSE-047 · średnica zewnętrzna 20–47 mm · Kod sklepu: 700333-000
• PSE-090 · średnica zewnętrzna 40–90 mm · Kod sklepu: 976935-000
• PSE-280 · średnica zewnętrzna 60–288 mm · Kod sklepu: 664775-000
• PSE-540 · średnica zewnętrzna 60–540 mm · Kod sklepu: 364489-000

Dla JBS-100, E-100 i E-100-L montowanych na rurze nie większej niż 1 cal / DN25 wymagany jest adapter JBS-SPA E90515-000. Opakowanie zawiera 5 adapterów; policz stopki i brakujące sztuki, a potem opakowania. Adapter nie zastępuje obejmy.

1 adapter na każdą właściwą stopkę przy rurze ≤DN25; opakowanie 5 szt.

• JBS-SPA · adaptery, opakowanie 5 szt. · Kod sklepu: E90515-000

Instrukcje JBS-100 i E-100 pokazują przedłużenie JBS-100-STANDOFF P000003408 dla izolacji ≥120 do ≤180 mm. Karta JBS podaje >120 do ≤180 mm, a karta osprzętu >120 do <180 mm. Graniczne 120 i 180 mm potwierdź dla rzeczywistego wykonania. Przedłużenie wymaga dodatkowej obejmy; uwzględnij dodatkowe 150–225 mm długości opaski. Brak aktywnej oferty o kodzie P000003408 w sklepie; zapytaj Interex o dostawę tego elementu. Izolacja grubsza niż 180 mm wymaga osobnego rozwiązania.

liczba przedłużeń i dodatkowych obejm według grubości izolacji

Na przygotowanej rurze mocuj kabel zwykle co 300 mm zgodnie z rysunkiem. Dla VPL instrukcja wymaga co najmniej dwóch owinięć taśmą w każdym punkcie. GT-66 C77220-000 nie nadaje się do stali nierdzewnej; karta osprzętu wymaga co najmniej 5°C montażu, a aktualna instrukcja podaje 4°C. Bez potwierdzenia generacji stosuj próg 5°C. Do stali nierdzewnej, stopów miedzi z niklem i niższej temperatury dobierz GS-54 C77221-000 zgodnie z warunkami taśmy. Nie używaj zwykłej taśmy elektrycznej ani metalowego drutu. GT-66 ma rolkę 20 m. GS-54 w ofercie ma 16 m, podczas gdy karta podaje 16,5 m; ilość oblicz po sprawdzeniu etykiety dostawy.

liczba rolek z obwodu rury, długości kabla i rozstawu mocowań

• GT-66 · taśma szklana, rolka 20 m · Kod sklepu: C77220-000
• GS-54 · taśma szklana, rolka · Kod sklepu: C77221-000

ATE-180 846243-000 wybierz tylko wtedy, gdy przewiduje ją projekt cieplny. Karta OEM: rolka 55 m, szerokość 63,5 mm, montaż od 0°C, również stal nierdzewna. Opis oferty podaje 65 mm; potwierdź etykietę dostawy. Taśma zwiększa wymianę ciepła, a dla kabli samoregulujących może podnieść moc. Nie dodawaj jej jako obowiązkowego zamiennika GT-66/GS-54 bez sprawdzenia strat ciepła, temperatur i projektu.

ilość według powierzchni pokrycia i projektu

• ATE-180 · taśma aluminiowa, rolka 55 m · Kod sklepu: 846243-000

Alternatywny regulator powierzchni rury: ETS-05-L2-E (1244-014367), nastawa 0…199°C, albo ETS-05-H2-E (1244-014368), 0…499°C. Wybierz jeden według temperatury procesu; zakres regulatora nie podnosi dopuszczalnej temperatury konkretnego VPL przy danym napięciu. Oba wykonania mają nominalnie 230 V AC, zakres zasilania 195…253 V i Um = 253 V; przekaźnik do 32 A obciążenia rezystancyjnego. Bezpośrednie przełączanie VPL2 dopuszczaj tylko przy zgodnym napięciu, obliczonym prądzie pracy i rozruchu oraz zabezpieczeniu do 32 A. Dla VPL4 zasilanego 400/480 V zawsze potrzebny jest zewnętrzny stycznik i osobne zasilanie sterowania 230 V; nie podłączaj 400/480 V do ETS. Przy 277 V lub obciążeniu przekraczającym 32 A również zastosuj właściwy stycznik i osobne zasilanie regulatora. Dobór stycznika i niezależnego ogranicznika wynika z projektu. Sonda właściwa dla europejskiego wykonania jest w komplecie; nie dokładaj drugiej sondy. Regulator nie zastępuje niezależnego ogranicznika temperatury ani projektu stabilizowanego w strefie Ex. Ilość 0 oznacza brak dodatkowego zakupu, jeśli sterowanie już istnieje.

1 właściwy regulator na strefę, tylko jeśli nie ma go w istniejącym układzie

• ETS-05-L2-E - termostat czujnikowy ETS-05-L2-E ATEX, pomiar linii do 199°C · ETS-05-L2-EKod sklepu: 1244-014367
• ETS-05-L2-E - termostat czujnikowy ETS-05-L2-E ATEX, pomiar linii do 199°C · ETS-05-H2-EKod sklepu: 1244-014368

Sondę dostarczoną z wybranym ETS mocuj równolegle do rury w 2 punktach odpowiednią taśmą: około 90° względem jednego kabla, między kilkoma kablami lub na górze rury dla medium wrażliwego termicznie, według rysunku. Odsuń ją od zaworów, kołnierzy, podpór i pomp. Nie montuj sondy przy otoczeniu poniżej −20°C; końcowe 50 mm pozostaw proste. Przewód wysokotemperaturowy MI ma promień gięcia co najmniej 20 mm. Trzyprzewodowe Pt100: rezystancja przewodu sondy do 20 Ω. Domyślna reakcja na awarię sondy to OFF bez mostka 3–4. Mostek powoduje ON przy awarii i wymaga odrębnego uzasadnienia projektu. Nie wykonuj pomiaru izolacji 2500 V DC przez elektronikę regulatora; odłącz ją lub obejdź według procedury producenta.

sonda z regulatora; 2 punkty mocowania i kontrola funkcji awaryjnej

Dopuszczone są SB-100, SB-101, SB-110 albo SB-111; wybierz jeden model. Powtórne karty tego samego wspornika są alternatywami. Wspornik ma w komplecie śruby/nakrętki/podkładki do jednego urządzenia; obejmy rury zamawia się osobno. Zachowaj temperaturę obudowy −40…+60°C i odsuń ją od gorącej rury zgodnie z projektem. Sam limit wspornika do 230°C nie podnosi limitu termostatu. Montaż na ścianie/konstrukcji przez 4 otwory M6, rozstaw 106 × 82 mm, jest alternatywą. Wymagane dodatkowe obejmy: 1 dla SB-110, 2 dla SB-100/SB-101/SB-111; dolicz je w istniejącym wierszu obejm. Śruby montujące urządzenie są w komplecie wspornika. Przy temperaturze rury ponad 230°C wybierz inne zatwierdzone miejsce montażu.

1 wybrany wspornik na termostat, tylko przy takim sposobie montażu

• SB-100 · kompletacja wspornika · Kod sklepu: 192932-000
• SB-101 · kompletacja wspornika · Kod sklepu: 990944-000
• SB-110 · kompletacja wspornika · Kod sklepu: 707366-000
• SB-111 - Wspornik montażowy dwunożny · Kod sklepu: 579796-000
• SB-100 · kompletacja wspornika · SB-100 wspornik montażowy jednonożny z profilem zamkniętymKod sklepu: 192932-000
• SB-101 · kompletacja wspornika · SB-101 wspornik montażowy dwunożny (160mm)Kod sklepu: 990944-000
• SB-110 · kompletacja wspornika · SB-110 wspornik montażowy jednonożny (100mm)Kod sklepu: 707366-000
• SB-111 · kompletacja wspornika · SB-111 wspornik montażowy dwunożny (100mm)Kod sklepu: 579796-000

SB-130 jest potwierdzonym wspornikiem ETS-05 przeznaczonym do koryt kablowych. Nie przenoś na niego automatycznie ograniczeń temperatury rury ani doboru obejm SB-100. Mocowanie dobierz do konstrukcji koryta i projektu; kompletu elementów mocujących urządzenie nie zamawiaj drugi raz. Karta osprzętu przewiduje 2 obejmy; ich zastosowanie i zakres dobierz do rzeczywistej konstrukcji koryta, nie do średnicy ogrzewanej rury.

1 SB-130 przy montażu na korycie; alternatywa dla innych wsporników

• SB-130 · montaż na korycie kablowym · Kod sklepu: 1244-006602

Połącz oplot kabla z PE. Każdy obwód dobierz z tabeli producenta dla konkretnego kabla, napięcia, temperatury zimnego rozruchu i zabezpieczenia typu C; wartości tabel są punktem wyjścia do obliczeń. Dobór ogranicza również przyłącze i zakończenie. Stosuj ochronę różnicowoprądową 30 mA. Podwyższone progi opisane dla szczególnych projektów o większym prądzie upływu wymagają udokumentowanego doboru; nie są domyślną nastawą. Elektryk potwierdza przekroje, odłączanie i selektywność.

liczba obwodów i aparatów według projektu

Przed izolowaniem sprawdź i zmierz cały obwód. Izolacja musi być sucha, kompletna i zgodna z projektem także na zaworach, kołnierzach i podporach. Płaszcz zabezpiecza przed wodą. Uszczelnij wejście stopki w płaszcz zgodnie z instrukcją złącza; nie stosuj przypadkowej chemii jako zamiennika. Zabezpiecz kabel przed ostrymi krawędziami, wierceniem i naprężeniem; nie zamykaj wilgoci w izolacji.

izolacja i uszczelnienia dla całej ogrzewanej instalacji

Umieść etykiety ogrzewania elektrycznego na płaszczu po obu stronach rurociągu, w odstępach nie większych niż 3 m według aktualnej instrukcji. Karta osprzętu podaje 5 m; użyj aktualnego, gęstszego oznaczenia. Dodatkowo oznacz komponenty i zakończenia oraz identyfikację obwodu. W strefie Ex projekt określa potrzebne tabliczki projektu stabilizowanego i dane temperatury.

według długości, widoczności i liczby komponentów

• LAB-ETL-PL · etykieta, język polski · PolskiKod sklepu: 258203-000

Zmierz rezystancję izolacji przed montażem, przed założeniem izolacji cieplnej, przed uruchomieniem i okresowo. Instrukcja podaje pomiar 2500 V DC i co najmniej 100 MΩ; odłącz zgodnie z procedurą wrażliwe elementy sterowania. Zapisz odcinki, połączenia, wartości i warunki pomiaru, sprawdź ciągłość PE, zabezpieczenia i działanie ogrzewania. W rozdziale utrzymania pojawia się także 10 MΩ jako sygnał naprawy; ta wzmianka nie zastępuje progu odbiorczego 100 MΩ.

protokół dla każdego obwodu

Ogrzewanie przeciwzamarzaniowe sprawdzaj corocznie przed sezonem, a procesowe co najmniej dwa razy w roku zgodnie z instrukcją. Kontroluj izolację, osprzęt, czujniki i zapisane pomiary. Uszkodzony odcinek, mufy, rozgałęzienia i części zamienne dobieraj po identyfikacji kabla i przyczyny awarii; nie dodawaj zestawu naprawczego ani rozgałęzienia do każdego nowego obwodu.

według diagnostyki i planu przeglądów

Gdy wybierasz JBS-100-EP lub JBS-100-L-EP, dobierz dławik przewodu zasilającego. GL-36-M25 1244-019082: niezbrojony przewód 8–17,5 mm, −20 do +70°C. GL-38-M25-METAL 056622-000: metalowy dławik do puszki EP z uziemioną płytką, przewód zbrojony o średnicy zewnętrznej 13,5–21 mm i wewnętrznej 10–15,5 mm. Nie są dowolnymi zamiennikami. W E/L-E fabryczny dławik z tworzywa jest w dostawie; nie dokupuj go drugi raz. Przy otoczeniu >40°C i innych warunkach szczególnych sprawdź właściwy metalowy dławik Ex, sposób uziemienia i przewód zasilający odporny na minimum 90°C.

1 dobrany dławik na wejście zasilania EP; wybierz właściwe wykonanie

• GL-36-M25 · przewód niezbrojony Ø8–17,5 mm · Kod sklepu: 1244-019082
• GL-38-M25-METAL · kabel zbrojony, wykonanie EP · Kod sklepu: 056622-000
