Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji przepływowego ogrzewacza wody
CDX 7-U - CLAGE · 2400-26607
CDX 7-U - CLAGE: pod punktem poboru, przyłącza do góry; G 3/8; ciśnieniowo albo bezciśnieniowo według armatury. Maks. 10 bar, dopływ ≤ 30°C, rezystywność wody ≥ 1000 Ωcm przy 15°C. Start 2 l/min, ograniczony przepływ maks. 4 l/min. Zasilanie 3~/PE 380–415 V. 6,9 kW / 10 A; minimum producenta 1,0 mm². Przyłącze stałe z PE; zaciski maks. 6 mm².
W komplecie z urządzeniem
- Fabryczny przewód elektryczny — do przyłączenia stałego, nie do zwykłego gniazda 230 V.
- Śruby, kołki i uszczelki przyłączy; sprawdź ich przydatność do ściany.
- Sitko filtra wewnątrz urządzenia; wymagane czyszczenie po kontroli przepływu.
- Zestaw przyłączeniowy: trójnik G 3/8 / 10 mm oraz wąż FVS G 3/8 × G 3/8, długość 50 cm.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| WymaganeArmatura i właściwy schemat wodny | Wybierz jeden układ: standardową armaturę ciśnieniową albo zalecaną armaturę bezciśnieniową. Odpowiednia istniejąca bateria nie wymaga wymiany. Przy układzie otwartym wylot musi pozostać swobodny; nie dodawaj zaworu zamykającego za urządzeniem. Dopasuj wydajność punktów do mocy. Instrukcja urządzenia: s. 51, 4 | 1 wybrana armatura na punkt, bez duplikowania wyposażenia
|
| WymaganeZawór odcinający i połączenia wodne | Zapewnij odcięcie na dopływie zimnej wody i dostęp do obsługi. Przyłącza urządzenia G 3/8; uszczelki dopasowane do płaskich połączeń. Rury nie mogą przenosić obciążeń na króćce; izoluj przewody CWU. Dla zwykłej armatury wykorzystaj fabryczny trójnik i FVS 50 cm; nie zamawiaj drugi raz. Instrukcja urządzenia: s. 51 | 1 odcięcie dopływu; długości i przejścia według montażu
|
| WymaganeObwód elektryczny, puszka i rozłączanie | Zasilanie 3~/PE 380–415 V. 6,9 kW / 10 A; minimum producenta 1,0 mm². Przyłącze stałe z PE; zaciski maks. 6 mm². Dobierz zabezpieczenie przewodu do ustawionej mocy, sposobu ułożenia i warunków instalacji. Zapewnij wielobiegunowe rozłączanie ze szczeliną ≥ 3 mm/biegun i ochronę wymaganą dla miejsca montażu. Odczyt tabliczki i pomiary wykonuje Interex; minimum z tabeli nie zastępuje obliczeń przewodu. Instrukcja urządzenia: s. 50, 49, 51, 5 | 1 odpowiedni obwód i punkt przyłącza, według instalacji Dobierz z Interex |
| WymaganeMocowanie i dostęp serwisowy | Montuj pionowo, przyłączami wody do góry pod punktem poboru. Wykorzystaj dostarczane mocowania, jeśli pasują do podłoża; w innym podłożu dobierz odpowiednie kotwy. Pomieszczenie bez mrozu, możliwie krótka trasa do poboru. Przy CFX-U unikaj sąsiedztwa metalu tłumiącego radio. Instrukcja urządzenia: s. 51 | Dostarczany komplet; inne kotwy tylko po ocenie podłoża Dobierz z Interex |
| WymaganeWarunki wody i pierwsze uruchomienie | Dopływ ≤ 30°C; ciśnienie nigdy ponad 10 bar; rezystywność ≥ 1000 Ωcm przy 15°C. Przepłucz instalację i całkowicie odpowietrz bez zasilania. Sprawdź działanie przy przepływie większym niż 2 l/min. Filtr w urządzeniu jest elementem dostawy, nie dodatkowym zakupem. Instrukcja urządzenia: s. 50, 49 | Kontrola parametrów i uruchomienie, bez dodatkowego filtra na podstawie nazwy Dobierz z Interex |
| Serwis / wymianaFiltr i regulator strumienia | Czyść fabryczne sitko i regulator strumienia po spadku przepływu. Części elektryczne i wodne: przegląd co 3 lata według instrukcji. Wymianę sitka i przewodu dobiera się do tabliczki, nie ogólnie do nazwy CEX/CDX. Instrukcja urządzenia: s. 43, 44 | Tylko po kontroli zużycia; bez domyślnego zakupu Dobierz z Interex |
| Przy tym wariancie instalacjiBateria sensorowa EKE i jej zasilanie | Jeżeli wybierzesz kuchenną EKE 1100-04235, dobierz dokładnie jedno źródło zasilania: BBW (bateria) lub SNG (230 V/6 V). Ta opcja nie dotyczy każdego podgrzewacza ani baterii AEB-C/AEN-C, które mają własne warianty zasilania. Źródło doboru: s. 45 | 1 źródło zasilania tylko przy EKE
|
| OpcjonalnieRegulator strumienia do armatury | CSP 6 / CSP 6a / CSP 6i około 3,5 l/min wspiera oszczędny przepływ. Wybierz jeden wariant: sam wkład dla tulejki M22/24, adapter M24a do gwintu wewnętrznego lub M22i do zewnętrznego. Nie dokupuj, jeśli odpowiedni regulator jest już w wybranej armaturze. Źródło doboru: s. 47 | 1 szt. tylko gdy potrzebne; wariant według gwintu
|
Armatura, piloty i warianty regulatora strumienia są alternatywne. Nie kupuj wszystkich pozycji do jednego montażu.
Tabliczka znamionowa i instrukcja dostarczona z egzemplarzem rozstrzygają generację; radiowe opcje zależą od rocznika.
Zabezpieczenia, przewody i elementy nieobecne w potwierdzonych kartach dobiera Interex po sprawdzeniu instalacji.
Instrukcja montażu producenta (PL) · wersja 03.2025 · dobór dla SKU 2400-26607
Dobór i dokumentacja
CDX 7-U - CLAGE: pod punktem poboru, przyłącza do góry; G 3/8; ciśnieniowo albo bezciśnieniowo według armatury. Maks. 10 bar, dopływ ≤ 30°C, rezystywność wody ≥ 1000 Ωcm przy 15°C. Start 2 l/min, ograniczony przepływ maks. 4 l/min. Zasilanie 3~/PE 380–415 V. 6,9 kW / 10 A; minimum producenta 1,0 mm². Przyłącze stałe z PE; zaciski maks. 6 mm².
Oryginalna karta: CDX 7-U - CLAGE — dane i formularz zakupu

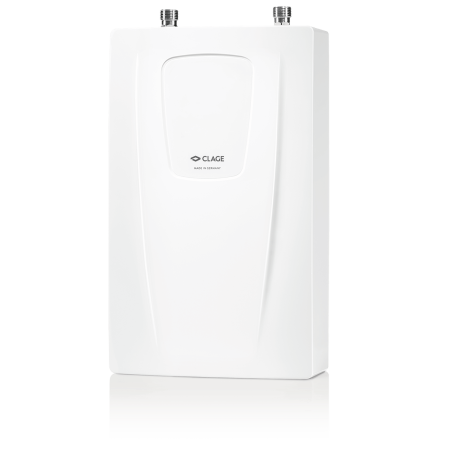

CDX 7-U - CLAGE
Dostępność: Dostępny
Czas wysyłki: 5 dni
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 2400-26607
Kod EAN: 4010436266075
Stan produktu: Nowy
Regulacja temperatury: elektroniczna, bez elementów obsługi, Automatyczne dopasowanie poboru mocy do wartości przepływu i temperatury wody na wlocie
Stabilizacja temperatury: utrzymywanie stałej temperatury wody na wypływie niezależnie od wahań ciśnienia do wykorzystania pełnej mocy urządzenia, Maksymalna temperatura wody ustawiona fabrycznie na 50 °C, właściwa temperatura uzyskana poprzez domieszanie zimnej wody w armaturze
Klasa energetyczna: A
Maks.temperatura wody wyjściowa: 50°C
Przepływ włączeniowy: 2 litry / min
Maks. temp. podgrzanej wody na zasilaniu: 35°C dla temperatury wody wstępnie podgrzanej
Napięcie znamionowe: 400 V
Podłączenie elektryczne: 3L/PE
Moc ogrzewacza wody: 7 kW
Prąd znamionowy: 10 A
Wymagane zabezpieczenie: 3P B 10 A lub 3P B 16 A
Gwarancja na usługę montażu Interex Katowice: 5 lat
Gwarancja producenta: karta gwarancyjna
Dostęp do części zamiennych: minimum 10 letni okres dostępu do części zamiennych
Instrukcja obsługi i montażu: instrukcja obsługi i montażu
Kompetencje Interex Katowice: Autoryzowany partner handlowy Serwis gwarancyjny i pogwarancyjny
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
- Opis produktu
- Optymalizacja zarządzania energią
- Optymalizacja zużycia wody i energii
- Protokół montażu przepływowego ogrzewacza wody
- Akcesoria (1)
- Klipy filmowe (1)
CDX 7-U - CLAGE - produkt CLAGE z katalogu Gesamtkatalog 2026.
Kompaktowy przepływowy e-podgrzewacz wody do kuchni
Rodzina produktu: Kompaktowy e-podgrzewacz wody CDX-U
- Numer katalogowy: 2400-26607
- EAN: 4010436266075
- Cena w sklepie: 1 540,00 zł netto, orientacyjnie 1 894,20 zł brutto.
Interex Katowice zapewnia dobór techniczny, sprzedaż, kompletację osprzętu oraz wsparcie montażowe i serwisowe.
| Nr artykułu | 2400-26607 |
| Moc znamionowa przy 400 V [kW] | 6,9 |
| Dopuszczalne nadciśnienie robocze [MPa (bar)] | 1 (10) |
| Przyłącza wody (śrubowe) | G ⅜" |
| Pojemność ciepłej wody przy | 3,0 |
| Przepływ załączający [l/min] | 2 |
| Maksymalne natężenie przepływu 2) [l/min] | 4 |
| Prąd znamionowy przy 400 V [A] | 10 |
| Wymagany przekrój poprzeczny kabla [mm²] | 1,0 |
| Maksymalna temperatura wlotowa [ °C ] | 30 |
| Klasa ochrony | IP 24 |
Informacje handlowe
które pozwalają na kontrolowanie pracy urządzeń elektrycznych jednofazowych i trójfazowych, np.:
- drugiego ogrzewacza wody do 40kW mocy
- pieców akumulacyjnych do łącznej mocy 40kW
natomiast tylko profesjonalna optymalizacja kosztów zużycia energii i wody jest w stanie zredukować rachunki za ciepłą wodę użytkową nawet o 50%. Optymalizację można przeprowadzić z elektronicznymi ogrzewaczami wody Stiebel Eltron w czasie montażu urządzenia lub w trakcie eksploatacji - zdecydowanie zalecam z doświadczenia - pomoc i wsparcie techniczne dla naszych klientów - Mariusz Czapnik - tel 602551555.
✅Zainstaluj urządzenie możliwie najbliżej wanny prysznica, zlewozmywaka, umywalki.
✅Zainstaluj produkty niskiego zużycia wody.
- prysznic - 6 do 8l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
- umywalka - 1.5 do 3l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
- zlewozmywak - 3 do 6l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
- wanna 8l/min w zależności od wyboru mocy przepływowego ogrzewacza wody
|
Tabela
optymalnej i ekonomicznej eksploatacji przepływowych ogrzewaczy wody Redukcja rachunków za ciepłą wodę użytkową nawet o 50%. |
|||||
|
Temperatura
wody zimnej na dopływie do ogrzewacza |
Temperatura wody ciepłej ustawianej przez Użytkownika na ogrzewaczu |
Przepływ wody przez punkt poboru ( kran, prysznik, bateria wannowa ) | Moc potrzebna do produkcji CWU |
Uwagi | |
Zlewozmywak |
1°C 7°C
15°C
|
45°C 45°C 45°C |
5 litrów / min 5 litrów / min 5 litrów / min |
15,4 kW 13,3 kW 10,5 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
Zlewozmywak |
1°C 7°C
15°C
|
45°C
45°C 45°C |
7 litrów / min 7 litrów / min 7 litrów / min |
21,5 kW
18,6 kW 14,7 kW |
nie zalecane nie zalecane nie zalecane |
Umywalka |
1°C
7°C
15°C
|
38°C 38°C 38°C |
3 litry / min 3 litry / min 3 litry / min |
7,7 kW
6,5 kW 4,8 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
|
Umywalka |
1°C
7°C
15°C
|
38°C
38°C38°C |
7 litrów / min
7 litrów / min 7 litrów / min |
18,1 kW
15,1 kW 11,2 kW |
nie zalecane nie zalecane nie zalecane |
|
Prysznic |
1°C 7°C
15°C
|
38°C 38°C 38°C |
6 litrów / min 6 litrów / min 6 litrów / min |
15,5 kW
13,0 kW 9,6 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
Prysznic |
1°C 7°C
15°C
|
38°C 38°C 38°C |
8 litrów / min 8 litrów / min 8 litrów / min |
20,7 kW 17,3 kW 12,8 kW |
nie zalecane nie zalecane nie zalecane |
|
Prysznic deszczownica |
1°C 7°C
15°C
|
40°C 40°C 40°C |
8 litrów / min 8 litrów / min 8 litrów / min |
21,8 kW
18,4 kW 14,0 kW |
|
|
Wanna
|
1°C 7°C
15°C
|
42°C 42°C 42°C |
8 litrów / min 8 litrów / min 8 litrów / min |
22,9 kW
19,5 kW 15,1 kW |
Praca optymalna i ekonomiczna z ogranicznikiem przepływu |
|
|
|||||
