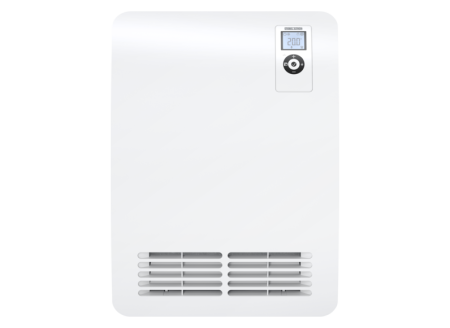

CK 20 Premium - ogrzewacz szybkonagrzewający Premium 2.0 kW - Stiebel Eltron

Wykorzystaj dostarczony uchwyt jako szablon. Zawieś na dolnych zaczepach, zatrzaśnij górne sprężyny i zamontuj fabryczną śrubę zabezpieczającą po lewej lub prawej stronie.

1 uchwyt w komplecie

Masa według instrukcji 5,3 kg. Cztery punkty mocowania; rozstaw uchwytu 179 mm w poziomie i 256 mm w pionie. Wyznacz położenie fabrycznym szablonem i poziomnicą. Dobierz kotwy, kołki, śruby i ewentualne wzmocnienie do rzeczywistego podłoża oraz obciążenia. Producent nie wskazuje jednego zestawu dla wszystkich ścian.

4 odpowiednio dobrane punkty

Co najmniej 100 mm nad urządzeniem, po bokach i pod nim oraz 500 mm z przodu. Rysunek wskazuje co najmniej 183 mm od bocznej ściany do punktów mocujących. Nie montuj bezpośrednio pod gniazdem; nie zasłaniaj wlotu ani wylotu. Przewód nie może stykać się z gorącymi elementami.

1 odpowiednie miejsce

Ta instrukcja przewiduje użycie na fabrycznym uchwycie na pionowej ścianie. CK zamontuj pionowo, według rysunku uchwytu. Nie dobieraj stóp lub podstaw z innej serii na podstawie podobnej nazwy.

0 niepotwierdzonych nóg lub podstaw

2000 W, 8,7 A, 1/N/PE ~230 V, klasa I: wymagany przewód ochronny PE. Sprawdź obciążenie obwodu, przekrój instalacji i zabezpieczenia. Fabryczną wtyczkę podłącz do właściwego, łatwo dostępnego gniazda z PE.

1 właściwy obwód; wykorzystaj sprawne istniejące elementy

Alternatywa z instrukcji: skrócony fabryczny elastyczny przewód do odpowiedniej puszki z prawidłowymi zakończeniami żył. Połącz przewód ochronny PE. Zapewnij rozłączanie wszystkich biegunów z przerwą co najmniej 3 mm i możliwość zdjęcia urządzenia z uchwytu. Fabrycznego elastycznego przewodu nie zastępuj sztywnym kablem.

Puszka, złącza i rozłączanie tylko przy tym sposobie

IP24 wymaga oceny miejsca, sposobu przyłączenia i ochrony obwodu według krajowych i lokalnych wymagań. Nie przenosimy rysunku stref ani typu przyłącza z innej serii.

Ocena przed montażem

Wbudowany regulator ma trzy programy tygodniowe (własny do 14 faz Komfort), start adaptacyjny i wykrywanie otwartego okna. Detekcja okna przełącza na ochronę przeciwmrozową na godzinę lub do ręcznego zakończenia. Ustaw dzień, godzinę, temperatury i program po montażu. Nie dokupuje się drugiego termostatu ani czujnika okna do tych fabrycznych funkcji. CK Premium ma także stopnie 1/2 kW, cichszy tryb 1 kW oraz timer 10–120 minut.

0 dodatkowych regulatorów do podstawowej pracy

Po odłączeniu i ostygnięciu czyść łagodnym środkiem. Nie stosuj środków ściernych, żrących ani aerozolu w szczelinach; nie dopuszczaj wilgoci do elektroniki. Części, przewód i elementy zabezpieczające dobiera Interex do dokładnej wersji i rzeczywistej usterki; nie są obowiązkowym zakupem dla nowego kompletnego urządzenia.

Części wymienne tylko przy stwierdzonej potrzebie
