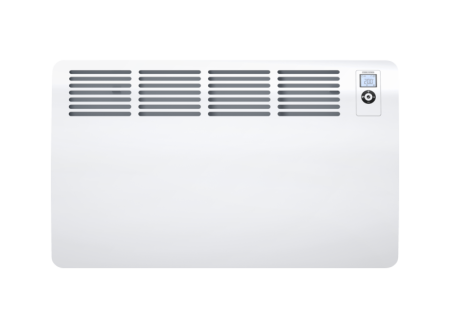

CON 20 Premium - konwektor ścienny Premium 2.0 kW z regulacją elektroniczną - Stiebel Eltron

Wykorzystaj uchwyt dołączony do urządzenia jako szablon. Po zawieszeniu na dolnych zaczepach zatrzaśnij górne sprężyny i zamontuj fabryczną śrubę zabezpieczającą po lewej lub prawej stronie uchwytu. Nie kupuj drugiego uchwytu do nowego, kompletnego urządzenia.

1 uchwyt i 1 śruba — w komplecie

Masa urządzenia 9,3 kg. Fabryczny uchwyt ma rozstaw 491 mm w poziomie i 256 mm w pionie; położenie wyznacz szablonem i poziomnicą. Kotwy, kołki, śruby oraz ewentualne wzmocnienie dobierz do rzeczywistego podłoża i nośności. Producent nie podaje jednego rozmiaru kotwy odpowiedniego dla każdej ściany.

4 odpowiednio dobrane punkty mocowania

Co najmniej 100 mm od podłogi, 100 mm z każdej strony, 150 mm nad urządzeniem i 500 mm z przodu. Rysunek uchwytu wskazuje także co najmniej 246 mm od bocznej ściany do punktów mocujących. Nie przykrywaj wlotu i wylotu ani nie montuj bezpośrednio pod gniazdem. Przewód nie może dotykać gorących części.

1 miejsce spełniające wszystkie odstępy

Instrukcja dopuszcza montaż na pionowej ścianie, z dłuższym bokiem urządzenia w poziomie, i zabrania użycia jako urządzenia stojącego. Nie dodawaj nóg ani podstawy podłogowej na podstawie podobnego wyglądu innych konwektorów.

0 nóg lub podstaw do tej konfiguracji

Moc 2000 W, prąd znamionowy 8,7 A; 1/N/PE ~230 V, 50 Hz, klasa I. Fabryczną wtyczkę podłącz do odpowiedniego, swobodnie dostępnego gniazda z PE. Sprawdź obciążenie całego obwodu. Przekrój zasilania, zabezpieczenie nadprądowe i ochronę różnicowoprądową dobiera się według instalacji oraz krajowych i lokalnych wymagań; instrukcja nie określa dla wszystkich montażów jednego wyłącznika 30 mA.

1 odpowiednio zaprojektowany obwód; wykorzystaj sprawne istniejące elementy

Alternatywa przewidziana w instrukcji: fabryczny elastyczny przewód do właściwej puszki przyłączeniowej, po skróceniu i prawidłowym zakończeniu żył. Zapewnij odciążenie przewodu, PE i rozłączanie wszystkich biegunów z przerwą co najmniej 3 mm. Zachowaj możliwość zdjęcia urządzenia ze ściany. Fabrycznego elastycznego przewodu nie zastępuj sztywno ułożonym kablem.

Puszka, złącza, tulejki i rozłączanie tylko przy wybranym przyłączu stałym

Urządzenie ma IP24. Miejsce, strefy elektryczne, sposób przyłączenia i ochronę obwodu należy sprawdzić według krajowych i lokalnych wymagań. Ta instrukcja nie określa dla zwykłego CON Premium osobnego rysunku stref łazienkowych; nie przenosimy ograniczeń przyłącza z innej serii.

Ocena miejsca i obwodu przed montażem

Wbudowana elektronika zapewnia trzy programy tygodniowe, w tym własne okresy komfortowe, start adaptacyjny i wykrywanie otwartego okna. Detekcja okna przełącza na ochronę przeciwmrozową na godzinę albo do ręcznego zakończenia. CON Premium ma również własny timer krótkotrwały 10–120 minut. Funkcje nie wymagają oddzielnego termostatu ani czujnika okna. Ustaw dzień, godzinę i program po montażu.

0 dodatkowych regulatorów do podstawowej pracy

Opis zewnętrznego wejścia FP w tej wspólnej instrukcji dotyczy CON Premium U. Model CON 20 Premium nie otrzymuje przez to żyły FIL ani obowiązkowego zewnętrznego programatora. Do podstawowej pracy wykorzystaj regulator wewnętrzny. Inny sposób automatyki wymaga osobnego potwierdzenia z Interex.

0 elementów FIL do tej wersji na podstawie schematu U

Po odłączeniu i ostygnięciu czyść łagodnym środkiem; nie stosuj środków ściernych ani żrących. Utrzymuj drożne szczeliny. Instrukcja zaleca sprawdzenie urządzeń regulacyjnych i zabezpieczających najpóźniej po 10 latach od pierwszego uruchomienia. Przewód wymienny dobiera Interex jako oryginalną część do konkretnego urządzenia; nie jest osprzętem wymaganym przy nowym montażu.

Części wymienne tylko w razie stwierdzonej potrzeby
