DCE 11/13 RC - kompaktowy elektroniczny przepływowy ogrzewacz wody 11/13.5 kW - Stiebel Eltron

Urządzenie ma fabryczny przewód zasilający oraz elementy opisane w rozdziale zakres dostawy. Sprawdź obecność sita na wlocie i ogranicznika przepływu przed uruchomieniem; nie zamawiaj ich jako dodatkowego kompletu bez sprawdzenia dostawy.

1 ogrzewacz w wybranym wariancie

Instrukcja przypisuje DCE i DCE RC wąż 3/8″ 500 mm z uszczelkami i trójnik 3/8″. Nie doliczaj drugiego zestawu. Dłuższą trasę lub inne przyłącze dobierz po sprawdzeniu miejsca montażu.

fabryczne elementy; przedłużenie tylko według potrzeb

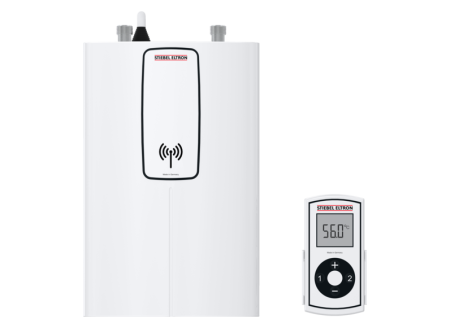

Do DCE RC jest przypisany fabrycznie sparowany pilot FFB 4. Sprawdź uchwyt i baterię CR2032; bateria nie jest akumulatorem. Zasięg wewnątrz budynku zależy od przeszkód. Nie dobieraj innego pilota po podobnej nazwie ani nie kupuj drugiego regulatora do nowego kompletu.

1 pilot w komplecie

DCE i DCE RC mają przyłącza G3/8 i mogą pracować w wybranym układzie ciśnieniowym albo z właściwą armaturą otwartą. To odrębne sposoby instalacji; armatur WEN/MEK/WKM/WEH nie dobiera się jednocześnie. Typ armatury, trasa, uszczelnienia i dopuszczalny przepływ wymagają sprawdzenia dla punktu poboru.

1 właściwa armatura oraz połączenia do istniejącej instalacji

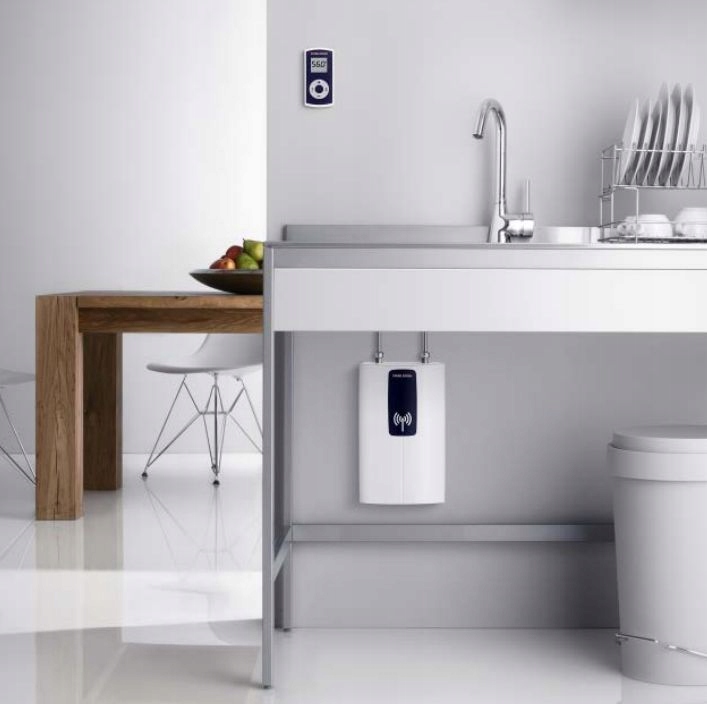

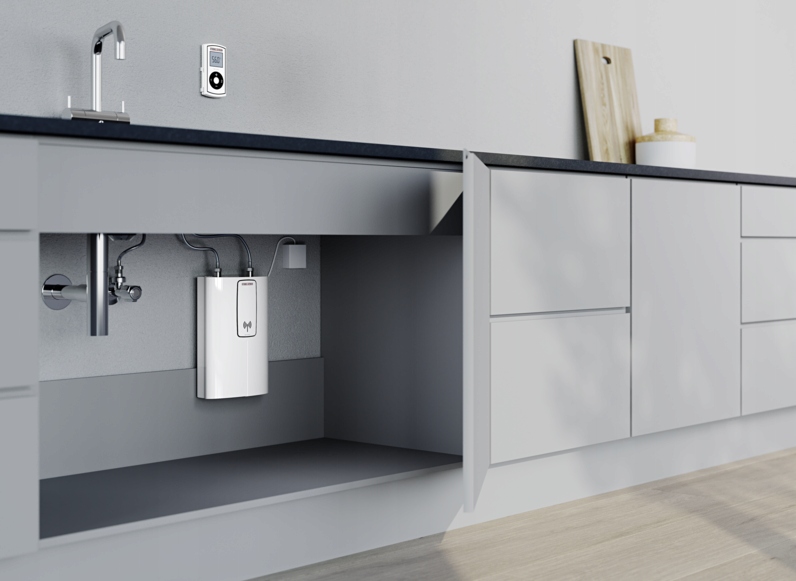

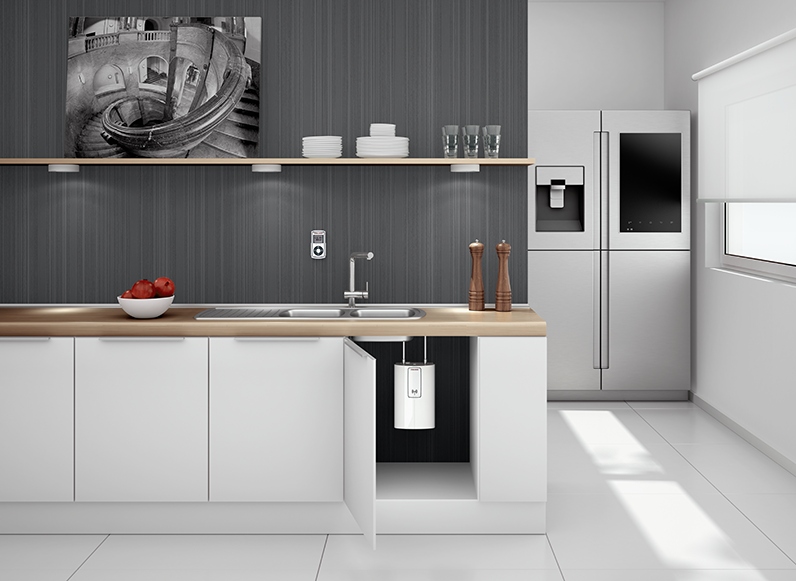

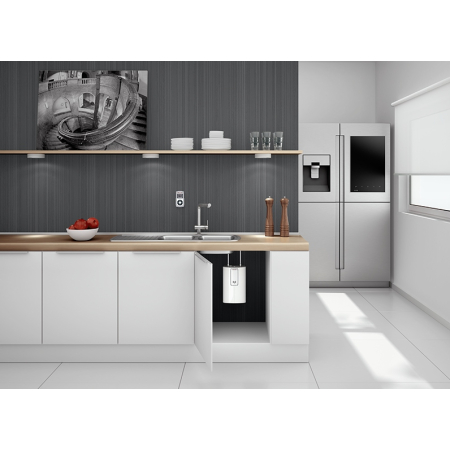

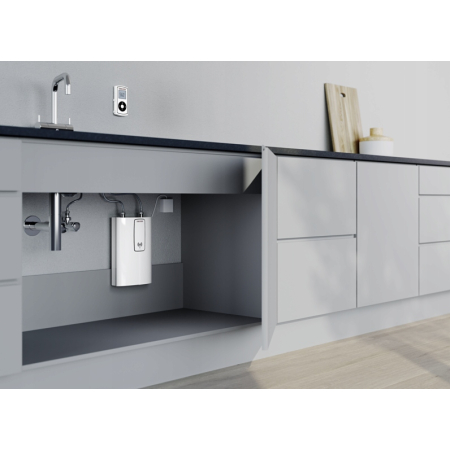

Urządzenie montuj pionowo, w miejscu chronionym przed mrozem, blisko punktu poboru. Zapewnij co najmniej 20 mm po bokach i 50 mm powyżej oraz poniżej. Dobierz trzy punkty mocowania do materiału ściany; śruby i kołki nie są fabrycznym wyposażeniem. Instrukcja przewiduje łby okrągłe/cylindryczne 8 mm i wysunięcie 5,5–6,5 mm według szablonu.

3 mocowania dobrane do nośności i podłoża

Urządzenie podłącz na stałe jako 3/PE, nominalnie 400 V, bez przewodu N według schematu. Wymagany jest element odłączający wszystkie bieguny ze szczeliną co najmniej 3 mm. Przekrój przewodów, zabezpieczenia i sposób prowadzenia dobiera uprawniony elektryk na podstawie wybranej mocy oraz warunków instalacji.

1 właściwie zaprojektowany obwód

Fabrycznie jest ustawiana większa moc. Dla 400 V instrukcja wskazuje zabezpieczenie 16 A przy 11,2 kW albo 20 A przy 13,5 kW; ustawienie zwory i dopuszczalność obwodu sprawdź przed uruchomieniem. Maksymalny przekrój przyłączenia 4×6 mm² nie jest zaleceniem minimalnego przekroju dla każdej trasy. Oznacz faktycznie wybraną moc na tabliczce.

1 wybór mocy dla rzeczywistego obwodu

Zachowaj odciążenie przewodu, właściwe prowadzenie i szczelny przepust dla ochrony IP24. Przy alternatywnym wejściu przewodu od dołu zastosuj wskazane w instrukcji przełożenie elementu uszczelniającego i zaślepienie poprzedniego wejścia. Nie stosuj dowolnej dławicy ani nowego przewodu bez sprawdzenia wersji urządzenia.

przepust i prowadzenie według wybranego wejścia

Podczas połączeń sito musi pozostać na wlocie; jego brak uniemożliwia prawidłowy montaż. Instrukcja opisuje ogranicznik 4 l/min i uruchamianie przy przepływie ponad 2,5 l/min. Armaturę i wydajność dobierz do wybranej mocy i temperatury wody; katalogowy przepływ samej armatury nie jest wydajnością cieplną ogrzewacza.

sprawdzenie elementów, przepływu i instalacji

DCE jest przeznaczony do dopuszczalnego ciśnienia 1 MPa (10 bar). Instrukcja nie wymaga zaworu bezpieczeństwa typowego dla zasobnika CWU; nie dodawaj do tego przepływowego urządzenia grupy bezpieczeństwa lub naczynia przeponowego jako obowiązkowych akcesoriów. W razie wyższego ciśnienia dobierz rozwiązanie dla instalacji przed urządzeniem.

pomiar ciśnienia oraz ocena układu

Praca z podgrzaną wodą wymaga sprawdzenia temperatury zasilania. Powyżej 55°C ogrzewanie wyłącza się; 70°C podane w tabeli jest maksymalną dopuszczalną temperaturą, a nie temperaturą gwarantowanej pracy grzania. Przy zasilaniu solarnym lub innym gorącym źródłem dobierz mieszacz ZTA 3/A według instrukcji i rzeczywistego układu. Wbudowane ograniczenie 43°C nie schładza wody dopływającej zbyt gorącej.

mieszacz tylko dla warunków gorącego zasilania

Sprawdź rezystywność lub przewodność wody według tabeli dla temperatury odniesienia 15°C. Przy wodzie zasilającej do 25°C minimum wynosi 900 Ωcm; przy wyższej temperaturze minimum 1100 Ωcm. Nie dobieraj urządzenia do instalacji na podstawie samej twardości wody. Potwierdzenie pomiaru jest potrzebne przed uruchomieniem.

ocena parametrów rzeczywistej wody

Jeżeli urządzenie zasila natrysk, aktywuj ograniczenie temperatury do 43°C według instrukcji. Dodatkowo sprawdź temperaturę dopływu, zgodność armatury i właściwy typ urządzenia do tej instalacji. Regulacja w standardowym zakresie 20–60°C nie zastępuje tego ograniczenia.

nastawa i kontrola dla układu z natryskiem

Przy pracy z innym odbiornikiem wymagającym priorytetu producent opisuje właściwy przekaźnik do elektronicznych ogrzewaczy, z prądem zadziałania poniżej 2 A i pomiarem na środkowej fazie L według schematu. Dobór i obwód sterowania wymagają projektu. Oferty o skróconym lub niepotwierdzonym kodzie nie są przypisane automatycznie.

tylko gdy potrzebny priorytet odbiorników

Przed podaniem zasilania przepłucz i napełnij instalację bez powietrza przez co najmniej 60 sekund. Aktywuj zabezpieczenie AE3 zgodnie z kolejnością instrukcji, wykonaj właściwe połączenie sterowania dla wariantu i zamknij obudowę. Następnie włącz zasilanie, sprawdź działanie oraz szczelność i zapisz nastawę mocy. Po przerwie w dopływie wody odłącz zasilanie i ponownie odpowietrz przez co najmniej minutę przed włączeniem.

odbiór przed użytkowaniem

Czyszczenie sita i kontrolę ogranicznika wykonuje się zgodnie z diagnostyką instrukcji, po odłączeniu urządzenia i zabezpieczeniu miejsca pracy. Grzałka, czujniki i elementy elektroniki są częściami serwisowymi; nie są dodatkowym obowiązkowym wyposażeniem nowej instalacji.

czynności serwisowe według stwierdzonej usterki
