FrostGuard-ECO — PCN CEE74, konflikt GTIN EURO — kompletacja montażu
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu i sterowania
FrostGuard-ECO — PCN CEE74, konflikt GTIN EURO — kompletacja montażu · 1244-013338
PCN1244-013338 OEM=CEE74; katalogowy EAN odpowiada EURO. Kompletacja wstrzymana do potwierdzenia wykonania. Wyłącznie zestawy FrostGuard do rur, 230 V50/60 Hz, IP4x do wnętrz, −20…+40°C. Czujnik jest fabryczny i nie podlega przeróbkom.
Potwierdzić CEE74 vs EURO na rzeczywistej dostawie i rozstrzygnąć PCN/GTIN.
Interex Katowice, tel. 602 551 555Zawartość zestawu i elementy do sprawdzenia
- Zamknięty regulator z fabrycznym zewnętrznym czujnikiem i przewodem; właściwy zestaw grzejny FrostGuard kupowany według projektu po wyjaśnieniu wtyku.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexWstrzymana tożsamość wtyku | PCN katalogowy 1244-013338 identyfikuje OEM FrostGuard-ECO-CEE74 / R-FG-CONT-ECO-CEE74, GTIN 5414506014563. Katalogowy GTIN 5414506013351 i dawny DS PL identyfikują EURO PCN 1244-011310. Potwierdź etykietę, wtyk i dostawę Interex przed doborem zestawu FrostGuard; katalogowe dane handlowe zachowano. Źródło doboru: s. 1, 2 | kontrola fizycznej etykiety i obu stron wtyku/gniazda Dobierz z Interex |
| WymaganeZestaw FrostGuard i czujnik fabryczny | BA zezwala wyłącznie na gotowe zestawy grzejne FrostGuard do ochrony rur przed mrozem. Nie jest to sterownik dachu/podjazdu ani uniwersalne gniazdo ogrzewania. Czujnik i jego kabel są fabryczne; urządzenie zamknięte, nie otwierać i nie przedłużać/skracać przewodu sensora. Nie dodawaj 2972, M2, HARD ani GMTA-AS jako czujnika. Instrukcja i identyfikacja OEM — tożsamość dostawy wymaga potwierdzenia: s. 6, 7, 8 | 1 zgodny zestaw po potwierdzeniu wykonania; bez aktywnych zakupów przy hold Dobierz z Interex |
| WymaganeWłasny montaż CEE74 | Regulator umieść wewnątrz; gniazdo z ochroną RCD i prawidłowym PE. Fabryczny czujnik przyłóż do rury po stronie przeciwnej do FrostGuard, zaizoluj poprawnie oba, dopiero podłącz zestaw. Nastawa0…10°C, rekomendowana3°C. CEE74 IP4x, temperatura pracy−20…+40°C; zakres BA−20…+50°C jest opisany jako środowisko testowe i nie zwiększa pracy do50°C. Instrukcja i identyfikacja OEM — tożsamość dostawy wymaga potwierdzenia: s. 6, 7, 8 | montaż i izolacja według średnicy rury Dobierz z Interex |
| Potwierdź z InterexLED i uszkodzenie czujnika | CzerwonyLED=zasilanie, zielony=grzanie, pomarańczowy/bursztynowy=błąd czujnika. Przy błędzie obwód pozostaje zasilany zgodnie z BA; nie interpretuj błędu jako wyłączenia. Sprawdź rzeczywistą moc/prąd na oznaczeniach i zestawie; nie rozszerzaj zastosowań poza FrostGuard. Instrukcja i identyfikacja OEM — tożsamość dostawy wymaga potwierdzenia: s. 8 | próba regulatora i zgodność etykiet Dobierz z Interex |
Nie dokupuj elementów potwierdzonych jako zawarte w komplecie. Ilości osprzętu, zabezpieczenia i przekroje według rzeczywistej dostawy i projektu.
Zakupy podpięte do profilu są warunkowe i dotyczą wyłącznie zweryfikowanych katalogowych wariantów.
Rodzinny PL DS CDE1764 nie identyfikuje PCN1244-013338.
BA zabrania użycia z innymi urządzeniami niż gotowe FrostGuard; brak zgodności z kablami dachowymi i podjazdami.
Brak projektu wykonawczego i protokołu rzeczywistej dostawy.
Pełny odczyt właściwej własnej BA; zakres techniczny częściowy (EN: cała instrukcja s. 8; wszystkie wariantowe rysunki 2–7 odczytane tekstowo, EURO s. 2 i CEE74 s. 6–7 także wizualnie; okładka 1 i rewizja 40.) · wersja RAYCHEM-IM-INST334-FrostGuardEco-ML-2504 · dobór dla SKU 1244-013338
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Sterowanie ochroną rurociągów i utrzymaniem temperatury
Dla rurociągów sterownik dobiera się do medium, temperatury utrzymania, izolacji, długości obwodu i rodzaju przewodu grzejnego. Inny regulator stosujemy do prostej ochrony przed zamarzaniem, a inny do procesu przemysłowego.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| Raystat V5 / Raystat Control | FroStop Black / FS, XL-TRACE, BTV i podobne systemy ochrony rurociągów | Dobór zależy od temperatury utrzymania, czujnika, miejsca montażu i liczby obwodów. |
| AT-TS / AT-TS-14 | ochrona rurociągów, zbiorników i instalacji z przewodami FroStop Black / FS / BTV / XL-TRACE | Sprawdzamy zakres temperatur, czujnik i montaż na rurze lub w otoczeniu. |
| FrostGuard-ECO | małe obwody przeciwzamrożeniowe | Dobry do prostych zastosowań, ale wymaga sprawdzenia mocy, zabezpieczenia i izolacji. |
| T-M / TCON / JUMO | sterowanie techniczne i przemysłowe zależnie od zakresu temperatur | Nie dobieramy po nazwie. Trzeba potwierdzić zakres, czujnik, napięcie i sposób montażu. |
Ważne: Najpierw ustalamy, czy celem jest ochrona przed zamarzaniem, utrzymanie temperatury procesu czy kompensacja strat ciepła. Dopiero potem dobiera się regulator.

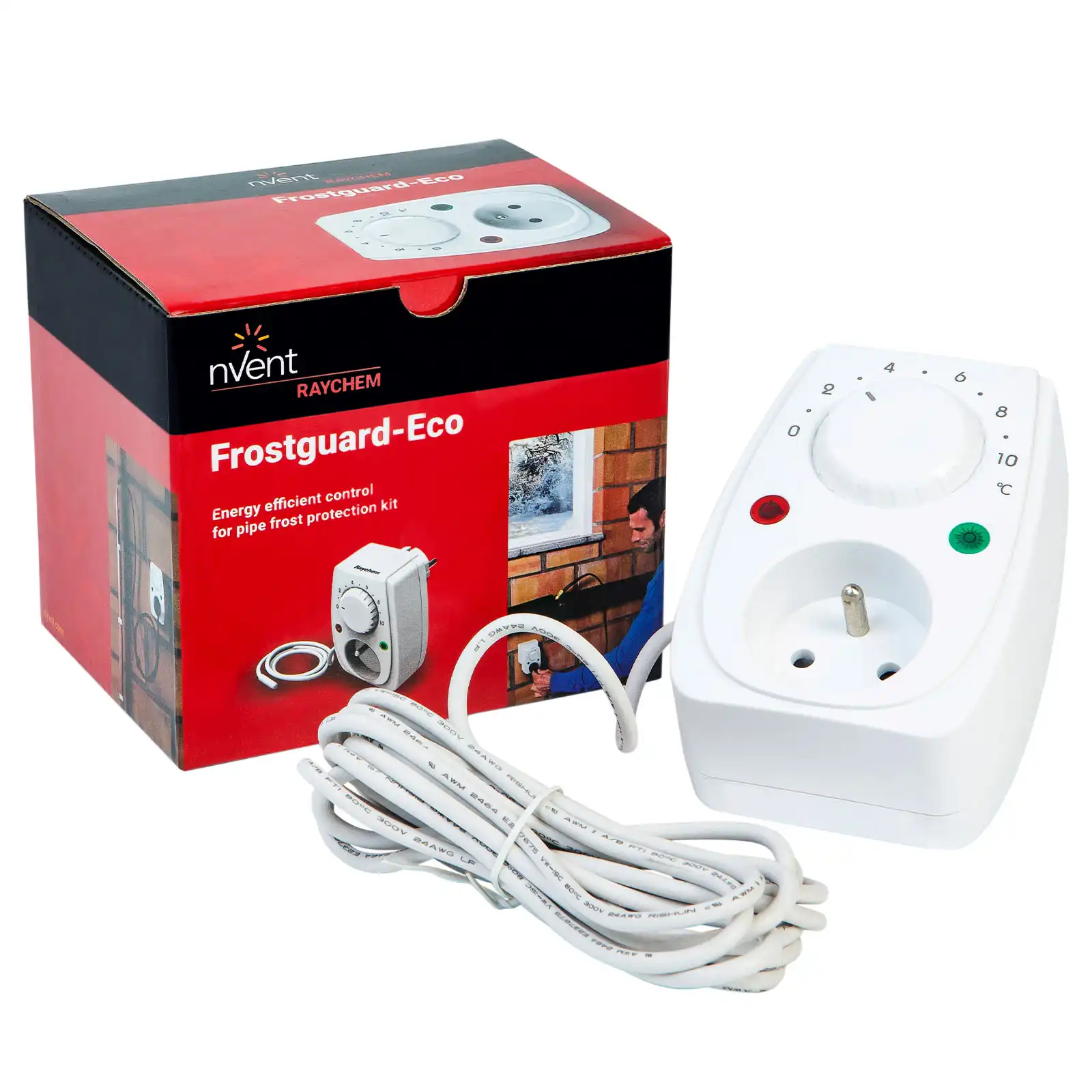

Termostat gniazdkowy Chemelex RAYCHEM FrostGuard-ECO zapewnia kontrolę temperatury i jednocześnie optymalizuje zużycie energii. Zaprojektowany specjalnie do samoregulujących przewodów grzejnych FrostGuard przeznaczonych do ochrony rur przed zamarzaniem. Termostat gniazdkowy RAYCHEM FrostGuard-ECO jest po prostu podłączany bezpośrednio do gniazdka elektrycznego
✅Zapewnia kontrolę temperatury i jednocześnie optymalizuje zużycie energii.
✅Zaprojektowany specjalnie do samoregulujących zestawów grzewczych FrostGuard
✅przeznaczonych do ochrony rur przed zamarzaniem.
✅Podłączany bezpośrednio do gniazdka elektrycznego. Do niego podłączany jest przewód grzejny.
✅Termostat posiada zewnętrzny czujnik temperatury, który można umieścić na
rurze pod izolacją lub używać jako czujnik temperatury otoczenia załączający/
wyłączający system grzewczy.
✅Regulowany zakres temperatur: od 0 °C do +10 °C
Dane Techniczne:
| Napięcie zasilania | 230V |
| Zakres kontroli temperatury | od 0°C do +10°C |
| Maksymalna temperatura pracy | 40°C |
| Minimalna temperatura pracy | -20°C |
| Wymiary | 105,3 mm x 73,2 mm x 90,8 mm (W x S x D) |
| Diody LED | Sygnalizacja zasilania (czerwona) Sygnalizacja pracy systemu (zielona) Sygnalizacja awarii (zielona zmienia kolor na pomarańczowy) |
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
