GL-44-M20-KIT — kompletacja instalacji
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Zastosowanie i elementy montażu
GL-44-M20-KIT — kompletacja instalacji · 1244-000848
Archiwalny katalog 2007 potwierdza GL-44-M20-KIT 1244-000848, ale nie odzyskano własnej instrukcji tego dławika. Powiązana instrukcja CS20 wymienia nazwę zestawu bez numeru; zgodność dostawy i dopuszczenia wymagają potwierdzenia.
Archiwalny katalog 2007 potwierdza GL-44-M20-KIT 1244-000848, ale nie odzyskano własnej instrukcji tego dławika. Powiązana instrukcja CS20 wymienia nazwę zestawu bez numeru; zgodność dostawy i dopuszczenia wymagają potwierdzenia.
Interex Katowice, tel. 602 551 555Przedmiot dostawy / potwierdzony zakres

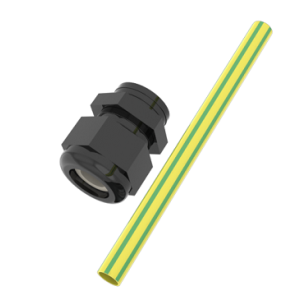

- Poliamidowy dławik M20 do PI o średnicy 5–13 mm oraz żółto-zielona koszulka 80 mm na oplot według katalogu 2007.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexDokładny starszy zestaw GL-44-M20-KIT | Poliamidowy dławik M20 do PI o średnicy 5–13 mm oraz żółto-zielona koszulka 80 mm na oplot według katalogu 2007. Nie utożsamiaj go z samym GL-44-M20 1244-000846. Źródło doboru: s. 147 | 1 właściwy komplet na potrzebne wejście Dobierz z Interex |
| W komplecieKoszulka oplotu jest częścią zestawu | Archiwalna tabela przewiduje koszulkę 80 mm w komplecie. Nie dodawaj drugiej identycznej koszulki jako domyślnego zakupu. Szczelność i połączenie ochronne muszą odpowiadać właściwej instrukcji rzeczywistego dławika. Źródło doboru: s. 147 | Zawartość sprawdź w otrzymanym komplecie Dobierz z Interex |
| Przy tym wariancie instalacjiCS20-2.5-PI-NH i pojedynczy zimny przewód | Powiązana instrukcja CS20 każe zastosować GL-44-M20-KIT zamiast dostarczonego dławika dwukablowego, jeśli układ ma jeden zimny przewód. Zestaw CS20 jest do strefy zwykłej; dawny znak Ex dławika nie zmienia dopuszczenia całego zestawu. Ten wariant wymaga potwierdzenia generacji GL-44 i średnicy rzeczywistego zimnego przewodu. Źródło doboru: s. 13 | Tylko dla właściwego wariantu jednego zimnego przewodu Dobierz z Interex |
| DobórWłasna instrukcja i całe wejście obudowy | Archiwalny katalog 2007 potwierdza GL-44-M20-KIT 1244-000848, ale nie odzyskano własnej instrukcji tego dławika. Powiązana instrukcja CS20 wymienia nazwę zestawu bez numeru; zgodność dostawy i dopuszczenia wymagają potwierdzenia. Momentu, uszczelnienia i zakresu temperatury nie przenoś z aktualnego C20-PI-PA-KIT albo innego dławika. Źródło doboru: s. 147 | Potwierdzenie przed montażem wejścia Dobierz z Interex |
Przed zastosowaniem potrzebne jest potwierdzenie instrukcji i dokładnej dostawy tego komponentu.
