HTC-915-LIM - mikroprocesorowy ogranicznik temperatury

Raychem / Chemelex

HTC-915-LIM · 10275-003

Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.

Dostępny Wysyłka: 3 dni Kod produktu: 10275-003

Twoja lista zakupów

Każdy wariant ma własną ilość. Ceny brutto.

Produkt / wariantDokumentacjaCena / jm.Ilość / wartość

HTC-915-LIM · 10275-003

HTC-915-LIM

HTC-915-LIM, PCN 10275-003. Kompletacja częściowa: instrukcja montażu jest dostępna; pozostałe wskazane ograniczenia wymagają rozstrzygnięcia.

10275-003 · karta wariantu

Dostępny · wysyłka 3 dni

Warianty i numery katalogowe
4 415,70 zł/ szt.
4 415,70 zł

Zasilanie i zabezpieczenia

Dobór obwodów, zabezpieczeń, styczników i rozdzielnicy zależy od typu przewodu, mocy oraz warunków rozruchu.

Dobierz zasilanie z Interex
Wybrane: 00,00 złPodsumowanie

Kompletacja montażu

HTC-915-LIM · 10275-003 · 10275-003

HTC-915-LIM, PCN 10275-003. Kompletacja częściowa: instrukcja montażu jest dostępna; pozostałe wskazane ograniczenia wymagają rozstrzygnięcia.

Dobór i brakujące elementy

Wymagana właściwa instrukcja obsługi DOC2106, schemat kompletnego toru ogranicznika i potwierdzenie konfiguracji dostawy.

Interex Katowice · tel. 602 551 555

Dostawa i zakres potwierdzony w źródłach OEM

  • Limiter jest osobnym modułem; wymaga właściwego sterownika, sondy i stycznika bezpieczeństwa według projektu. Dokładna dostawa wykonania do potwierdzenia.

Osprzęt i materiały potrzebne do montażu

Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.

Element / kiedy potrzebnyWymagania i sposób doboruIlość i produkty
Potwierdź z InterexOgranicznik i dokładny numer wykonania

OEM HTML potwierdza wyłącznie bazowy HTC-915-LIM 10275-003. Własna wspólna instrukcja montażu HTC-915 obejmuje rolę limitera, ale nie jest dowodem numerów katalogowych klas zablokowanych.

Źródło doboru

Potwierdź dokładną tabliczkę i konfigurację

Dobierz z Interex
WymaganeZasilanie 12 V DC i bezpieczny tor odcięcia

Limiter ma wejście +12 V DC z HTC-915-CONT, z połączeniem TX/RX według instrukcji montażu; nie podłączaj go do 100–250 V AC. HTML dziedziczy cechy regulatora, które nie potwierdzają zasilania limitera. Wejście Pt100 jest trójprzewodowe, wyjście przekaźnikowe 3 A EU służy cewce stycznika. Reset ręczny po ostygnięciu poniżej progu minus histereza; brak zasilania wymusza odpowiedni stan odcięcia.

Właściwa instrukcja montażu: s. 2, 4, 5, 6, 7, 8

1 właściwy stycznik bezpieczeństwa, sonda i pełna konfiguracja

Dobierz z Interex

Stosuj instrukcję montażu wybranego wykonania i wskazane warunki kompletacji.

Kup tylko brakujące elementy po sprawdzeniu rzeczywistej dostawy i wymaganego projektu.

Dokumentacja producenta (Dokumentacja producenta w językach EN/PL; wersje językowe i właściwe wykonania są wskazane przy dokumentach.) · wersja Raychem-IM-INSTALL092-HTC915-EN-2504 · dobór dla SKU 10275-003

Dobór i montaż — prześlij warunki instalacji

Dokumentacja produktu

Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.

Dane techniczne i zastosowanie

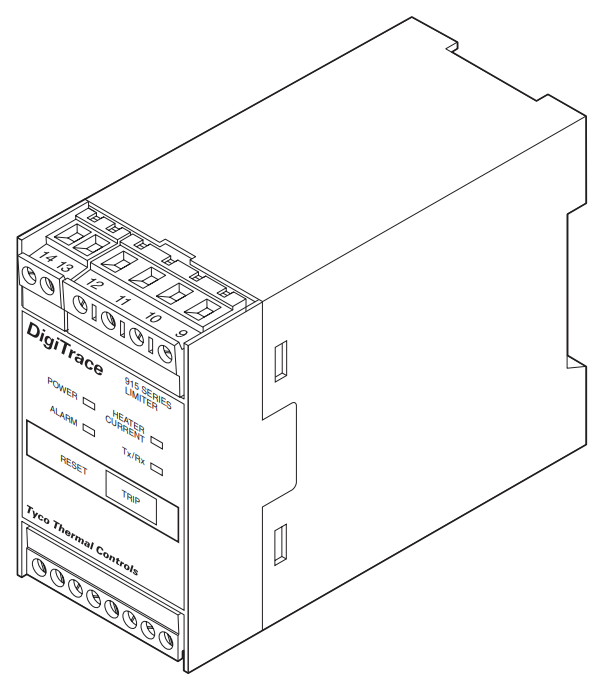

DigiTrace HTC-915-LIM jest kompaktowym, opartym na układzie mikroprocesorowym ogranicznikiem temperatury, który zapewnia ochronę przed przekroczeniem dopuszczalnej temperatury. HTC-915-LIM posiada dwa wyjścia przekaźnikowe, jedno normalnie zamknięte dla przekaźnika ogranicznika (otwierane w przypadku zbyt wysokiej temperatury) i jedno dla przekaźnika alarmowego. Ogranicznik HTC‑915-LIM jest dostępny w dwóch wersjach: pierwsza, podstawowa, przeznaczona jest do współpracy ze sterownikiem HTC-915-CONT. Temperatura zadziałania ogranicznika i poziom alarmu mogą zostać zaprogramowane ze sterownika HTC-915. Ogranicznik może zostać nastawiony na dowolną temperaturę z zakresu od 20°C do 450°C z krokiem 1K.

RYCHEM- podręcznik przemysłowy
Ceny hurtowe Raychem prezentowane są w odpowiedzi na indywidualne Państwa zapytanie

Druga wersja HTC-915-LIM ma fabrycznie zaprogramowaną temperaturę zadziałania. Ograniczniki HTC-915-LIM są dostępne z nastawami dla klas temperaturowych od T1 do T5 zgodnie z tabelą w katalogu.



Typ - Elektroniczny ogranicznik z powierzchniowym pomiarem temperatury
Zastosowanie - Strefy niezagrożone wybuchem, wewnątrz budynków
Dopuszczenia - Znak CE
Zakres temperatury ogranicznika - 20°C do 450°C z krokiem co 1K
Dokładność przełączania - 1 K
Zaciski przyłączeniowe - Zaciski śrubowe. Wszystkie zaciski są przeznaczone do podłączenia żył w postaci drutu lub linki o przekrojach od 0,5 do 2,5 mm2 (24 do 12 AWG)
Zasilanie - Od 12 V DC do 24 V DC, od 100 do 50 mA. Maks. (można pobrać bezpośrednio z DigiTrace HTC-915-CONT)
Przekaźnik sterujący - Przekaźnik normalnie zamknięty o prądzie znamionowym 3 A/250 V, 50/60 Hz
Przekaźnik alarmowy - Przekaźnik o prądzie znamionowym 3 A 250 V, 56/60 Hz (normalnie zamknięty – rozwarcie styków w razie alarmu lub zaniku zasilania
Jednostki miary - °C lub °F
