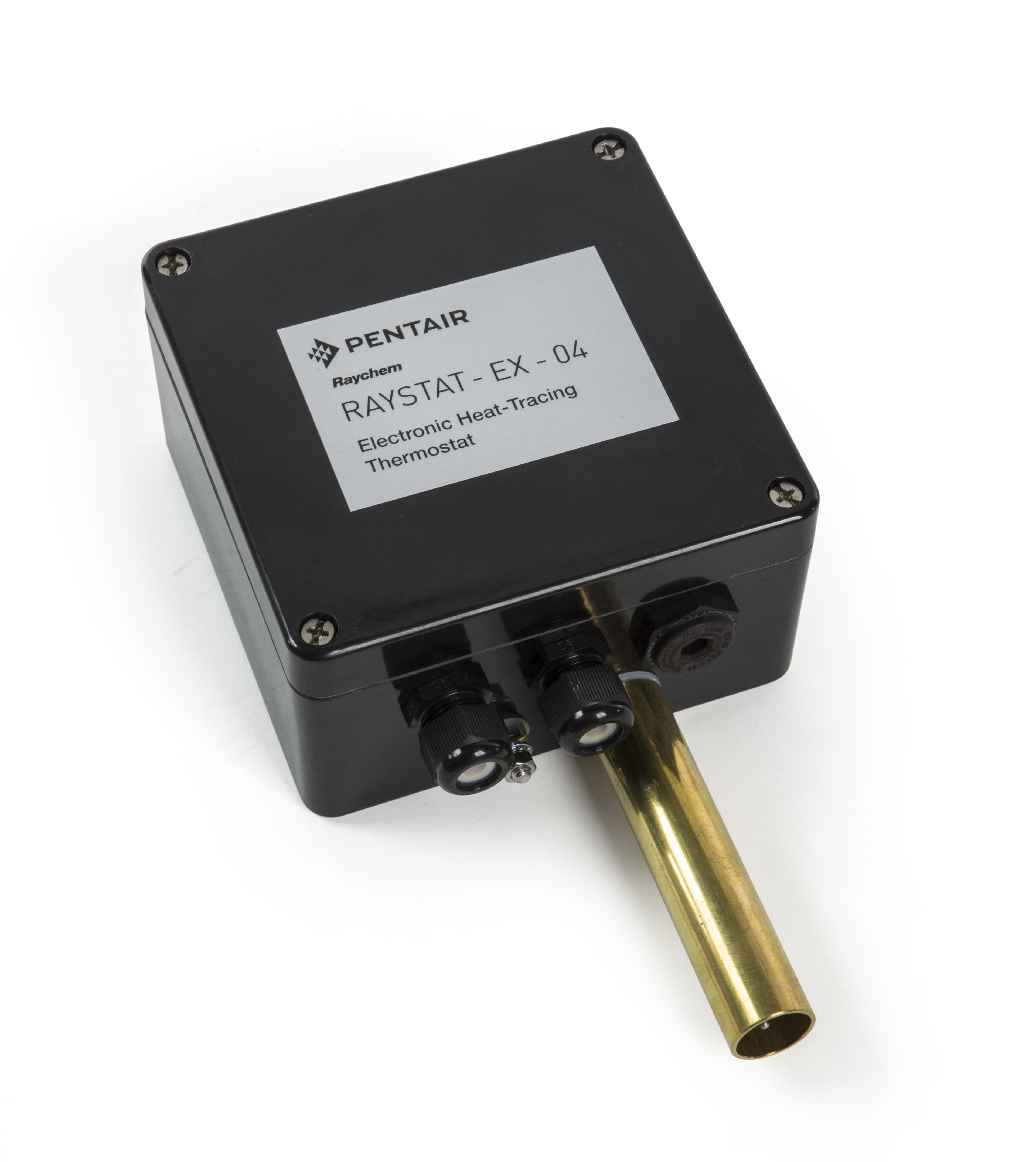

RAYSTAT-EX-04 - Termostat elektroniczny

Raychem / Chemelex

RAYSTAT-EX-04 · 462834-000

Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.

Dostępny Wysyłka: 3 dni Kod produktu: 462834-000

Twoja lista zakupów

Każdy wariant ma własną ilość. Ceny brutto.

Produkt / wariantDokumentacjaCena / jm.Ilość / wartość

RAYSTAT-EX-04 · 462834-000

RAYSTAT-EX-04

RAYSTAT-EX-04, PCN 462834-000. Kompletacja częściowa: brak potwierdzonej instrukcji montażu oferowanego komponentu. Powiązania zakupowe wstrzymane do rozstrzygnięcia tożsamości, generacji lub dostawy.

462834-000 · karta wariantu

Dostępny · wysyłka 3 dni

Warianty i numery katalogowe
4 038,09 zł/ szt.
4 038,09 zł

Zasilanie i zabezpieczenia

Dobór obwodów, zabezpieczeń, styczników i rozdzielnicy zależy od typu przewodu, mocy oraz warunków rozruchu.

Dobierz zasilanie z Interex
Wybrane: 00,00 złPodsumowanie

Kompletacja montażu

RAYSTAT-EX-04 · 462834-000 · 462834-000

RAYSTAT-EX-04, PCN 462834-000. Kompletacja częściowa: brak potwierdzonej instrukcji montażu oferowanego komponentu. Powiązania zakupowe wstrzymane do rozstrzygnięcia tożsamości, generacji lub dostawy.

Dobór i brakujące elementy

Brak własnej BA, DS i aktualnego potwierdzenia dokładnego PCN starego RAYSTAT-EX03/04.

Interex Katowice · tel. 602 551 555
Dobór i brakujące elementy

Nie odnaleziono i nie potwierdzono własnej właściwej instrukcji instalacji oferowanego komponentu. DS i instrukcja gospodarza nie są zaliczone jako jego własna BA.

Interex Katowice · tel. 602 551 555

Dostawa i zakres potwierdzony w źródłach OEM

  • Instrukcja montażu i karta techniczna dokładnego dawnego PCN 462834-000 nie zostały odnalezione.

Osprzęt i materiały potrzebne do montażu

Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.

Element / kiedy potrzebnyWymagania i sposób doboruIlość i produkty
Potwierdź z InterexDokładna stara generacja termostatu

Oferta RAYSTAT-EX-04 ma PCN 462834-000. Próby pobrania dawnych oryginalnych karta techniczna z CDN zakończyły się HTTP 404; aktualne dostępne materiały innych RAYSTAT nie potwierdzają tego numeru. Nie przeniesiono czujnika, napięcia, prądu, dławnic ani dopuszczeń z EX02 lub V5.

Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 41

Wstrzymaj osprzęt do własnej dokumentacji tego numeru

Dobierz z Interex
WymaganeWłasna instrukcja komponentu — zakres niezamknięty

Dostępne karta techniczna, tabela OEM lub instrukcja gospodarza potwierdzają wyłącznie wskazane wiersze. Brak własnej właściwej instrukcji montażu oferowanej części oznacza częściową kompletację. Przed montażem potrzebne są właściwa instrukcja, zgodność wykonania i parametry rzeczywistego przyłącza. Zakres oraz numery części zachowano.

Dokumentacja powiązana; instrukcja montażu części niepotwierdzona: s. 41

1 właściwa instrukcja przed montażem

Dobierz z Interex

Kompletacja częściowa: instrukcja montażu oferowanej części wymaga potwierdzenia. Karta techniczna i dokumentacja gospodarza nie zastępują jej.

Kup tylko brakujące elementy po sprawdzeniu rzeczywistej dostawy i wymaganego projektu.

Dokumentacja producenta (Dokumentacja producenta w językach EN/PL; wersje językowe i właściwe wykonania są wskazane przy dokumentach.) · wersja RAYCHEM-TH-EU1000-TechnicalHandbook-EN-2609 chemelex.com · dobór dla SKU 462834-000

Dobór i montaż — prześlij warunki instalacji

Dokumentacja produktu

Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.

Dane techniczne i zastosowanie

Termostaty tego typu mogą być stosowane do sterowania względem temperatury powierzchni lub otoczenia, zapewniając dokładną kontrolę pracy przewodów grzejnych. Urządzenia są dostarczane w wersjach o napięciu znamionowym 110 V 50/60 Hz lub 230 V 50/60 Hz i wyposażone w dwubiegunowy przekaźnik o prądzie znamionowym 16 A. Styki przekaźnika mogą być stosowane jako styki bezpotencjałowe. Nastawa temperatury odbywa się za pomocą wybieraka wewnątrz obudowy. Wersja z pomiarem temperatury powierzchni dostarczana jest z czujnikiem Pt 100 na 2 m przewodzie w osłonie ze stali nierdzewnej, umożliwiającym lokalizację termostatu z dala od punktu pomiaru. Wersja z czujnikiem temperatury otoczenia posiada czujnik Pt 100 zabudowany w osłonie przeciwwiatrowej.

RYCHEM- podręcznik przemysłowy
Ceny hurtowe Raychem prezentowane są w odpowiedzi na indywidualne Państwa zapytanie

Specyfikacja produktu:
Pomiar temperatury - Pomiar temperatury otoczenia
Nastawa temperatury - Od 0°C do 49°C
Stopień ochrony - IP66
Próby szczelności - Spełnia wymogi firmy Shell UK
Dokładność przełączania - ±1 K w temp. 5°C
Histereza - ≈ 1°C
Przekaźnik wyjściowy - Podwójny styk przełączny (DPDT) (opcjonalnie bezpotencjałowy)
Obciążalność styków - 16 A 110 V AC ±10% 50/60 Hz, 16 A 230/254 V AC ±10% 50/60 Hz obciążenie rezystancyjne
Temperatura otoczenia - od -50°C do +60°C
Napięcie zasilania - 110 V AC ±10% 50/60 Hz, 230/254 V AC ±10% 50/60 Hz
Pobór mocy - 110 V AC ~ 4 VA, 230/254 V AC ~ 3 VA
Zaciski maks. - 4 mm2
