ISX - CLAGE

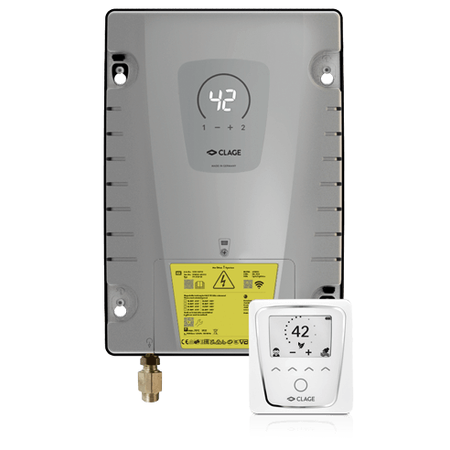

Dokładny ISX zawiera pilot FX Next 3200-34023, jego uchwyt i dwie baterie AA; Bluetooth oraz WLAN są zintegrowane. Zintegrowane są także panel, zimny zawór odcinający i sitko. Do montażu bez oddzielnego uchwytu używa się czterech dostarczonych śrub/kołków. Nie doliczaj FXE/FXS ani drugiego filtra do standardowego kompletu. Nie jest to zestaw ISX Twin z szafką.

1 urządzenie + 1 dostarczany pilot i komplet mocowania

400 V 3~/PE (L1,L2,L3,PE), MPS 18/21/24/27 kW, 26/30/35/39 A; minima 4/4/6/6 mm². PE, odłączanie wszystkich biegunów ≥3 mm, przekrój/obciążalność oraz zabezpieczenie według rzeczywistej trasy. PI podaje maks. dopuszczony przekrój zacisku 16 mm². Nie dobieraj wartości zabezpieczenia jedynie z prądu znamionowego; MPS ustaw według potwierdzonej mocy przyłączeniowej i tabliczki.

1 zgodny obwód; 1 nastawa MPS potwierdzona przez instalatora

IP21: lokalizację urządzenia chronioną przed wodą ustala projekt elektryczny Interex; nie kopiuj historycznej „strefy 3” z instrukcji jako aktualnej reguły krajowej. Standardowo ściennie z przyłączami w dół; alternatywnie poziomo z przyłączami po lewej albo przy suficie według instrukcji. W zabudowie pionowej/poziomej zapewnij przestrzeń wentylacyjną ≥ 50 l; w suficie ≥ 300 l. Zachowaj ≥5 cm przy co najmniej dwóch bokach, a przy metalowej osłonie ≥1 cm przed panelem; pełny dostęp do rewizji, nie bezpośrednio obok metalu tłumiącego radio. Zastosuj właściwe mocowanie do ściany.

1 miejsce z rewizją i wymaganą wentylacją

G½ z płaskimi uszczelkami, przyłącza bez naprężeń, dostęp do zimnego odcięcia i sitka. Do 10 bar; start 1,5 l/min, automatyczna regulacja SERVO według nastawy/mocy. Przyjęty dopływ ≤ 70°C, rezystywność ≥1100 Ωcm przy 15°C. Przewody i długości, izolację ciepłej wody oraz przejścia do baterii dobiera Interex. Przy prysznicu ogranicz wyjście i podgrzany dopływ do 55°C.

1 prawidłowy dopływ G½; przejścia wg punktów

Zapewnij właściwą istniejącą lub nową armaturę ciśnieniową i przewody ciepłej/zimnej wody. G½ na ogrzewaczu; przejścia do przewodów G⅜ wybranej baterii, długości rur, odcięcie i izolację dobiera Interex do liczby punktów i strat ciśnienia. Urządzenie dopuszcza również układ otwarty, lecz wymaga on osobnego schematu i zgodnej armatury; opisane poniżej baterie z C/EKE są zamknięte. Nie dodawaj grupy bezpieczeństwa przeznaczonej dla zasobnika.

armatura wg punktów; istniejącą zgodną można wykorzystać

EKE 1100-04235 jest armaturą ciśnieniową do serii D/I, ma dwa elastyczne przewody G⅜ i sterowanie sensorowe. Można wybrać jedną zamiast istniejącej baterii kuchennej. Fabryczne 11 l/min przy 3 bar nie jest gwarancją przepływu ogrzewacza: skontroluj dostępną moc, ciśnienie i temperaturę. EKE wymaga osobnego BBW albo SNG.

1 EKE tylko dla wybranego punktu kuchennego

• EKE - CLAGEKod sklepu: 1100-04235

Jeśli wybrano EKE, zamów jedną opcję: BBW 89516, skrzynkę bateryjną 6 V, ALBO SNG 89484, zasilacz wtyczkowy 230 V/6 V. Nie zamawiaj obu. SNG potrzebuje dostępnego właściwego gniazda 230 V; BBW dostępu do wymiany baterii. Te elementy nie zastępują stałego obwodu ogrzewacza.

1 opcja tylko przy nowej EKE, nie obie

• BBW - CLAGEKod sklepu: 89516
• SNG - CLAGEKod sklepu: 89484

Warianty C są ciśnieniowe i mają dwa przewody; producent wskazuje serię D/I. AEB-C 1100-04260 ma baterię 6 V, AEN-C 1100-04265 zasilacz 230 V/6 V w dostawie. Dla AEN-C zapewnij dostępny punkt 230 V. Fabryczny CSP3 ogranicza strumień do małego punktu; przed zakupem sprawdź rozruch ogrzewacza i zapotrzebowanie. Nie doliczaj dodatkowego BBW/SNG przeznaczonego dla EKE ani wersji bez C do tego schematu.

1 wybrany sensor zamiast baterii umywalkowej

• AEB-C - CLAGEKod sklepu: 1100-04260
• AEN-C - CLAGEKod sklepu: 1100-04265

W instalacji ciśnieniowej producent wymienia CXH 0300-0086 oraz CXK 0300-00880 dla serii D/I. Dobierz jedną słuchawkę lub deszczownicę do armatury i dostępnego przepływu. CXH G½ wymaga właściwego węża/uchwytu według miejsca. CXK G½, Ø250 mm, maks. 10 l/min; można wykorzystać istniejące mocowanie albo ramię CXKA 0300-00890, 40 cm. Oba wymagają limitu ciśnienia do 8 bar; CXK maks. 55°C. Nie dodawaj całego drugiego prysznica przy sprawnym istniejącym.

1 wybrany odbiornik; ramię/wąż tylko gdy potrzebne

• CXH - CLAGEKod sklepu: 0300-0086
• CXK - CLAGEKod sklepu: 0300-00880
• CXKA - CLAGEKod sklepu: 0300-00890

Najpierw bez napięcia przepłucz przewody ciepłej/zimnej wody co najmniej minutę, napełnij i odpowietrz; sprawdź szczelność. Po włączeniu napięcia specjalista ustawia właściwy zakres MPS tego modelu: 18/21/24/27 kW przy 400 V. Potwierdź tabliczkę, moc obwodu i działanie ogrzewania. Przy prysznicu włącz blokadę temperatury do 55°C według instrukcji; podgrzany dopływ także nie może przekraczać tego limitu, a ISX12 zachowuje ostrzejsze przyjęte 30°C. Po opróżnieniu ponownie odpowietrz. Pilot zarejestruj według OEM po sprawdzeniu zasięgu.

1 rozruch + właściwa nastawa MPS; blokada prysznica gdy dotyczy

Fabryczny FX Next już jest w dostawie. Dokładna PI ISX wskazuje dodatkowe piloty FX3 3200-34021 i FX Next 3200-34023. Wybierz tylko świadomie potrzebny dodatkowy/zamienny pilot; Bluetooth jest wbudowane, więc nie dokupuj FXE/FXS. FX3 IP20 w suchym miejscu, FX Next IP24; uchwyt po sprawdzeniu zasięgu, parowanie zgodnie z urządzeniem.

0 przy standardowym montażu; 1 gdy potrzebny

• FX 3 - CLAGEKod sklepu: 3200-34021
• FX Next - CLAGEKod sklepu: 3200-34023

Interfejs Modbus jest w urządzeniu. Do połączenia z automatyką dobierz właściwy sterownik nadrzędny, ekranowany przewód czterożyłowy/pary i przejście przez odciążenie. OEM: 19200 bit/s, 8/N/1; zaciski 1 VBUS, 2 GND, 3 A+, 4 B−, napięcie interfejsu maks. 12 V. Jeśli urządzenie jest ostatnie na magistrali, rezystor 120 Ω między 3 i 4; nie instaluj terminacji na każdym urządzeniu. Długości, adresy i współpracę sterownika dobiera Interex; nie dodano niepotwierdzonej karty automatyki ani zewnętrznego „Home Server”.

1 przewód i sterownik wg projektu; terminacja tylko na końcu magistrali

Instrukcja dopuszcza CLAGE 82250 w torze L2, jeśli projekt wymaga odciążania innych odbiorników trójfazowych, z właściwą nastawą w menu serwisowym. Nie ma potwierdzonej karty tego kodu; przekaźnik/stycznik i obwód dobiera Interex. Nie zastępuj go modułem LAB 82260.

układ wyłącznie gdy potrzebny; dobór Interex

AP 3200-36032 to szafka natynkowa, UP 3200-36039 podtynkowa; wybierz jedną tylko gdy projekt przewiduje zabudowę. Same szafki nie zawierają ogrzewacza ani wodomierza. Są dla D/I i mają rewizję oraz elementy mocowania; standardowy montaż ścienny ich nie wymaga. UP: ściana minimum 150 mm, wnęka minimum 111 mm, zakres głębokości 111–156 mm; przed wycięciem sprawdź konstrukcję ściany. Doprowadzenia od dołu, odcięcie dostępne, ciepłe rury izolowane. ISX wymaga nadal objętości wentylacyjnej ≥ 50 l oraz luzów; nie zamykaj urządzenia ciasno w obudowie.

1 wybrana szafka tylko dla projektu zabudowy

• AP-Schrank D-Serie / ISX - szafka natynkowa - CLAGEKod sklepu: 3200-36032
• UP-Schrank D-Serie / ISX - szafka podtynkowa - CLAGEKod sklepu: 3200-36039

Sitko zimnej wody oraz odcięcie są zintegrowane. W razie spadku strumienia odłącz zasilanie, zamknij zawór i oczyść sitko według instrukcji; po ponownym złożeniu odpowietrz. Części wewnętrzne/elektronika/przyłącza po dokładnym modelu i numerze seryjnym. Nie dobieraj części ISX13 lub Twin do ISX12 Export na podstawie samej nazwy ISX.

0 dodatkowych filtrów; części po diagnostyce
