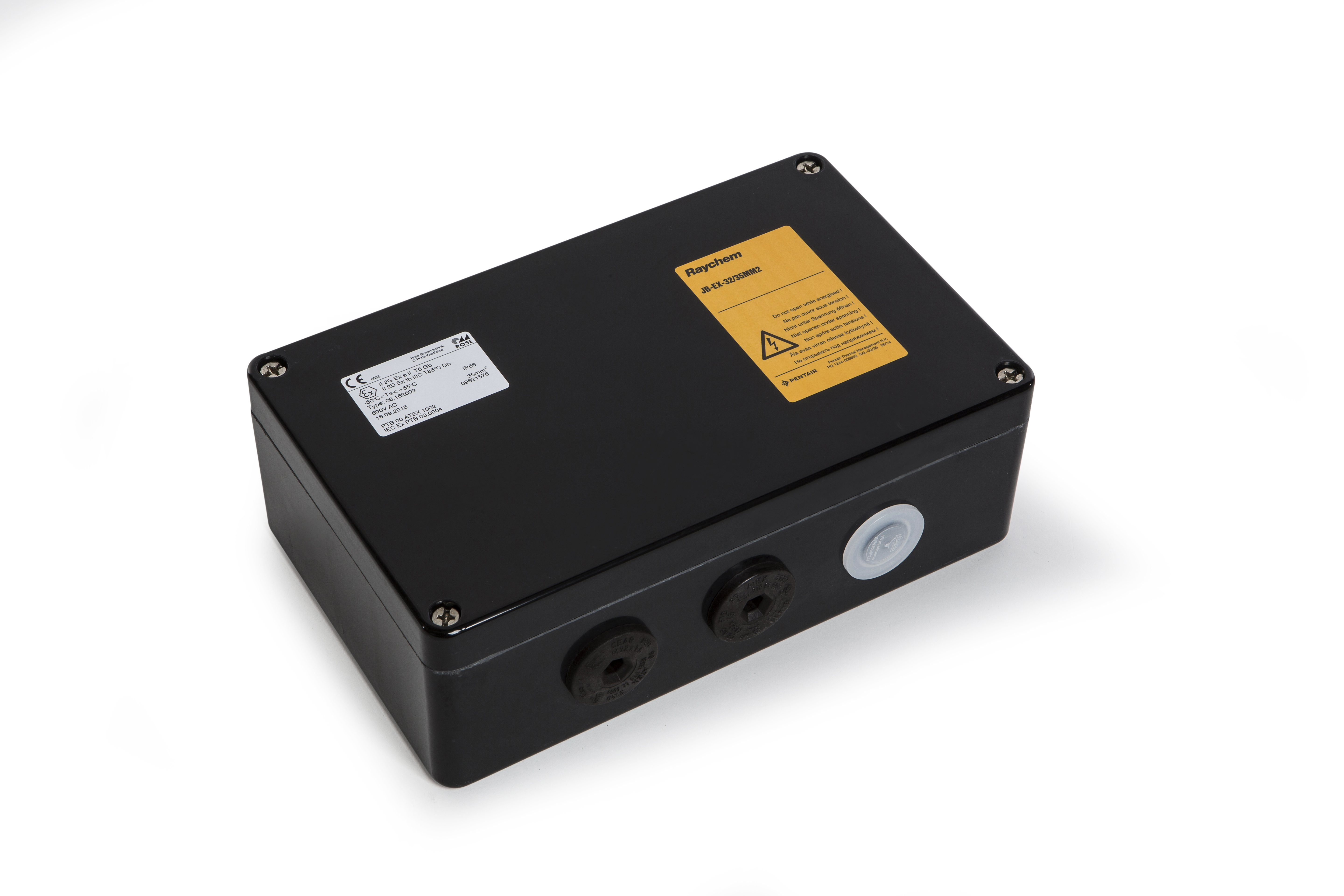

JB-EX-32/35MM2 - Skrzynka przyłączeniowa

Raychem / Chemelex

JB-EX-32/35MM2 — kompletacja instalacji

Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.

Dostępny Wysyłka: 3 dni Kod produktu: 1244-006655

Twoja lista zakupów

Każdy wariant ma własną ilość. Ceny brutto.

Produkt / wariantDokumentacjaCena / jm.Ilość / wartość

JB-EX-32/35MM2 — kompletacja instalacji

JB-EX-32/35MM2

JB-EX-32/35MM2 — weryfikacja dokładnego wykonania i rozliczenia oferty ze sklepu PL.

1244-006655 · karta wariantu

Dostępny · wysyłka 3 dni

Warianty i numery katalogowe
921,27 zł/ szt.
921,27 zł

SB-111 - Wspornik montażowy dwunożny

SB-111 579796-000: pasywowany wspornik SS304; 2 obejmy zamawiane osobno, śruby do urządzenia w wyposażeniu katalogowym.

579796-000 · karta wariantu

Dostępny · wysyłka 3 dni

Warianty i numery katalogowe
218,94 zł/ szt.
—

GL-51-M40 - Przepust przewodu zasilającego M40, poliamid, ATEX

GL-51-M40 — poliamidowy dławik M40 do nieopancerzonego przewodu Ø17–28 mm; przeciwnakrętka nie jest zawarta. Otoczenie −55…70°C, IP66 przy poprawnym montażu. M32 Ø12–14 mm nie jest automatycznie potwierdzone przez starszą kartę skrzynki podającą Ø14–21 mm.

1244-007003 · karta wariantu

Dostępny · wysyłka 3 dni

Warianty i numery katalogowe
113,41 zł/ szt.
—

GL-45-M32 - Dławik kablowy M32 (Ex)

GL-45-M32 — poliamidowy dławik M32 do nieopancerzonego przewodu Ø12–21 mm; przeciwnakrętka nie jest zawarta. Otoczenie −55…70°C, IP66 przy poprawnym montażu. M32 Ø12–14 mm nie jest automatycznie potwierdzone przez starszą kartę skrzynki podającą Ø14–21 mm.

1244-000847 · karta wariantu

Dostępny · wysyłka 3 dni

Warianty i numery katalogowe
62,36 zł/ szt.
—

REDUCER-M40/M32-EEXE - redukcja REDUCER-M40/M32-EEXE M40 do M32, poliamid, ATEX

REDUCER-M40/M32-EEXE 1244-007007: gwint zewnętrzny M40, wewnętrzny M32; poliamid. Karta osprzętu opisuje dopuszczenie komponentu Ex eb. Dodatki w tabeli: O-ring.

1244-007007 · karta wariantu

Dostępny · wysyłka 3 dni

Warianty i numery katalogowe
206,64 zł/ szt.
—

Zasilanie i zabezpieczenia

Dobór obwodów, zabezpieczeń, styczników i rozdzielnicy zależy od typu przewodu, mocy oraz warunków rozruchu.

Dobierz zasilanie z Interex
Wybrane: 00,00 złPodsumowanie

Kompletacja komponentu i instalacji

JB-EX-32/35MM2 — kompletacja instalacji · 1244-006655

JB-EX-32/35MM2, PCN 1244-006655: kompletacja częściowa, z warunkowym doborem osprzętu do potwierdzonego wykonania. Oferta podaje kg — przed zakupem puszki wyjaśnij podstawę ceny i ilość na sztukę.

Dobór i montaż — prześlij warunki instalacji

Archiwalna DS nie potwierdza bieżącej generacji dostawy i jej certyfikatu/pełnej procedury.

Interex Katowice, tel. 602 551 555
Dobór i montaż — prześlij warunki instalacji

Jednostka kg oferty wymaga potwierdzenia podstawy cenowej i ilości odpowiadającej jednej puszce.

Interex Katowice, tel. 602 551 555

Zawartość zestawu i sprawdzenie dostawy

  • Skrzynka na DIN: 6 WDU35 (3 osobne i 3 zmostkowane), 2 WPE10 i 1 WPE35; 2 stałe zaślepki M32, 1 tymczasowa M32 i 1 stała M40. Dławiki zimnych końców mogą być już dostarczone z fabrycznymi elementami MI; nie dokupuj ich ponownie.

Osprzęt i materiały potrzebne do montażu

Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.

Element / kiedy potrzebnyWymagania i sposób doboruIlość i produkty
Potwierdź z InterexDokładne wykonanie i jednostka zamówienia

Archiwalna karta producenta z 2019 r. potwierdza JB-EX-32/35MM2, PCN 1244-006655, masa 1,9 kg. Masa puszki nie oznacza jednostki sprzedaży. Ta oferta jest rozliczana w kg; przed zamówieniem potwierdź z Interex podstawę ceny oraz ilość odpowiadającą jednej rzeczywistej puszce. Dane archiwalne nie potwierdzają automatycznie obecnego wykonania dostawy.

Źródło doboru: s. 3

Przed zakupem puszki: potwierdzenie rozliczenia kg i generacji

Dobierz z Interex
W komplecieZawartość archiwalnego wykonania

Skrzynka na DIN: 6 WDU35 (3 osobne i 3 zmostkowane), 2 WPE10 i 1 WPE35; 2 stałe zaślepki M32, 1 tymczasowa M32 i 1 stała M40. Dławiki zimnych końców mogą być już dostarczone z fabrycznymi elementami MI; nie dokupuj ich ponownie.

Źródło doboru: s. 1, 2

1 puszka zgodnego wykonania

Dobierz z Interex
Potwierdź z InterexZaciski i wejścia archiwalnego wykonania

3×M32 oraz 1×M40. Obudowa 260×160×90 mm, cztery otwory mocowania Ø6 mm. Karta podaje IP66, otoczenie −55…+55 °C, 690 V AC i 100 A; przewody od 2,5 mm², maks. 35 mm² linka lub 16 mm² drut. Maksymalnie 10 zacisków łącznie, w tym do 6 w pełni obciążonych fazowych/neutralnych. Są to parametry wersji archiwalnej; przed użyciem trzeba potwierdzić zgodne wykonanie i certyfikat.

Źródło doboru: s. 1, 2

Dane wersji archiwalnej, bez przenoszenia klasy Ex na całą instalację

Dobierz z Interex
Przy tym wariancie instalacjiMocowanie do rury — dwa SB-111

Aktualna tabela producenta wskazuje dwa SB-111 579796-000 na jedną puszkę tej nazwy. Każdy wspornik wymaga dwóch obejm, czyli łącznie czterech. Mocowanie ścienne jest alternatywą przez cztery otwory puszki; nie kupuj wsporników do wybranego montażu ściennego. Przed zakupem osprzętu potwierdź zgodność dostarczonej generacji i rozstawu z rysunkiem 260×160 mm.

Źródło doboru: s. 1, 2

2×SB-111, wyłącznie przy zgodnym montażu na rurze

Wybierz ilości powyżej
Przy tym wariancie instalacjiDławik zasilania M40 — GL-51-M40

GL-51-M40 1244-007003 jest wymieniony w archiwalnej karcie tej puszki i bieżącej karcie osprzętu. Karta puszki podaje 19–28 mm, a bieżąca karta osprzętu 17–28 mm; bez potwierdzenia generacji dobieraj wyłącznie 19–28 mm. Poliamid, kabel nieopancerzony; tabela dławika podaje −55…+70 °C i brak przeciwnakrętki. To osobny dławik zasilania, nie przyłącze MI. Dobierz tylko brakujące wejście i potwierdź zgodność gwintu oraz certyfikatu.

Źródło doboru: s. 3

1 do wymaganego wejścia zasilania, jeśli go nie dostarczono

Wybierz ilości powyżej
Przy tym wariancie instalacjiZasilanie przez M32 — GL-45 i reduktor M40/M32

Alternatywa dla GL-51: GL-45-M32 1244-000847 oraz REDUCER-M40/M32 1244-007007 z dostarczonym O-ringiem. Karta puszki wymienia ten układ; bez potwierdzenia generacji zakres kabla ogranicz do 14–21 mm (karta osprzętu dławika: 12–21 mm). Stosuj do nieopancerzonego kabla i zgodnego wejścia M40. Nie kupuj równocześnie tego układu i GL-51 do tego samego wejścia.

Źródło doboru: s. 3

1 GL-45 + 1 reduktor z O-ringiem, tylko jeśli wybrano tę alternatywę

Wybierz ilości powyżej
Potwierdź z InterexFabryczne zakończenia MI i wolne wejścia

Dławiki M32 są już częścią fabrycznych elementów MI. Przy zakończeniu wykonywanym na miejscu potrzebny jest osobny dobór według DOC-606 i dokładnego przewodu; nie zastępuj go dławikiem zasilania GL-45/51. Dostarczone stałe zaślepki pozostają w puszce. Zaślepki tymczasowe służą transportowi; nieużywane wejścia instalacji wymagają właściwych, zatwierdzonych zaślepek. Brak dokładnej istniejącej oferty M32/M40 nie został zastąpiony innym gwintem.

Źródło doboru: s. 1, 3

Tylko elementy rzeczywiście brakujące, po potwierdzeniu generacji

Dobierz z Interex
Przy tym wariancie instalacjiObejmy PSE — zakres i ilość według wspornika

Dobierz jedną rodzinę obejm do średnicy zewnętrznej rury i geometrii wybranego wspornika. PSE-047 700333-000: Ø20–47 mm; PSE-090 976935-000: Ø40–90 mm; PSE-280 664775-000: Ø60–288 mm; PSE-540 364489-000: Ø60–540 mm. Nie sumuj alternatywnych zakresów i nie kieruj się samym DN w nazwie oferty. Dla SB-100 producent każe dodać 25 mm do średnicy rury przy wyborze obejmy; tej reguły nie przenoś automatycznie na SB-101/110/111/125. Obejmy są osobno; śruby mocujące puszkę do wspornika są w zestawie wspornika. Ten dobór PSE dotyczy montażu do rury, a nie mocowania SB-130 do korytka kablowego.

Źródło doboru: s. 1, 2, 4

4 szt. do dwóch SB-111

Wybierz ilości powyżej
Potwierdź z InterexGeneracja i warunki bezpiecznego użycia

Dokument z archiwum dystrybutora potwierdza historyczny numer katalogowy i wyposażenie, ale nie aktualny certyfikat oraz szczegółową procedurę dostarczonego wykonania. Instrukcja rodziny JB-EX wymaga przestrzegania instrukcji właściwych przyłączy. Przed montażem potwierdź tabliczkę, certyfikat, uziemienie i momenty elementów rzeczywistej dostawy.

JB-EX/JB-MB — instrukcja montażu rodziny; przyłącza mają osobne instrukcje: s. 1, 2, 3, 4

Potwierdzenie przed montażem i uruchomieniem

Dobierz z Interex

Dokumentacja historycznego wykonania nie potwierdza automatycznie bieżącej dostawy.

Oferta podaje kg; potwierdź z Interex podstawę ceny i ilość na jedną puszkę.

Dokumentacja 1911 odzyskana w postaci oryginalnych plików z archiwum IDE Trading. Aktualne własne DS na OEM CDN/PIM nadal zwracają 404.

Pełny odczyt aktualnej instrukcji rodziny nie zamyka zgodności aktualnej generacji z historyczną kartą.

Potwierdzone zastosowania warunkowe; zakres częściowy (EN/PL — instrukcja rodziny JB-EX/JB-MB) · wersja RAYCHEM-IM-INSTALL081-JBEXMBX-ML-2507 · dobór dla SKU 1244-006655

Dobór i montaż — prześlij warunki instalacji

Dokumentacja produktu

Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.

Dane techniczne i zastosowanie

Przemysłowa skrzynka przyłączeniowa do stosowania w strefach zagrożonych wybuchem z przewodami MI wymagającymi większych zacisków. Może być stosowana do wykonywania połączeń pomiędzy przewodami zasilającymi, przewodami grzejnymi i przewodami zimnymi. W zależności od konfiguracji systemu, skrzynka umożliwia łączenie kilku przewodów grzejnych / przewodów zimnych i przewodu zasilającego.W przypadku fabrycznie zakończonych elementów grzejnych MI dławiki M32 są już założone. W przypadku montażu na miejscu, szczegółowe informacje o niezbędnych akcesoriach można znaleźć w katalogu DOC-606. Przewody są łączone za pomocą zacisków sprężynowych firmy Weidmüller umieszczonych na szynie DIN, umożliwiających bezpieczną, niezawodną i bezobsługową eksploatację.

RYCHEM- podręcznik przemysłowy
Ceny hurtowe Raychem prezentowane są w odpowiedzi na indywidualne Państwa zapytanie

Zawartość zestawu:
  • Skrzynka przyłączeniowa z zaciskami śrubowymi na szynie DIN
  • 2 x zaślepki M32
  • 1 x zaślepki tymczasowe M32
  • 1 x zaślepka M40
Specyfikacja produktu:

Stopień ochrony - IP66
Zakres temperatur otoczenia - od -50°C do +55°C
Zaciski - 6 szt. zacisków śrubowych WDU35, 3 osobne i 3 zmostkowane, 2 szt. zacisków uziemienia WPE10 dla przewodów grzejnych, 1 szt. zacisku uziemienia WPE35 dla przewodu zasilającego,
Skrzynka przyłączeniowa może pomieścić maksymalnie 6 w pełni obciążonych zacisków, przewodów fazowych/neutralnych (maksymalnie 10 zacisków)
Oznakowanie - 1, 2, 3, 4, 5, 6 + 3 x PE
Min. przekrój przewodu - 2,5 mm2 (linka i drut)
Maksymalny przekrój żył - 35 mm2 linka, 16 mm2 drut
Maksymalne napięcie zasilania - 690 V
Maksymalny prąd roboczy - 100 A
Materiał - Obudowa i pokrywa Polimer modyfikowany zbrojony włóknem szklanym, antyelektrostatyczny, czarny
Uszczelka - Guma silikonowa
Śruby mocujące pokrywę - Stal nierdzewna (niewypadające)
Otwory pod dławiki kablowe - 3 x M32, 1 x M40
Interex Katowice

Dobór, montaż i serwis

Mariusz Czapnik · wsparcie techniczne Interex

602 551 555 · interexkatowice@gmail.com

Zapytaj o dobór i montaż

    Wpłaty - konto firmowe Interex Katowice Mariusz Czapnik Konto PKO BP: 31 1020 2498 0000 8102 0128 1575 BLIK: 602 551 555
