Raychem / Chemelex
WinterGard H622
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Przewód i osprzęt
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja instalacji ochrony rur i rynien przed zamarzaniem
WinterGard H622 · 2000006628
230 V AC; H622 18 W/m przy +5°C na metalowej rurze. C6: 30 m, C10: 50 m, C13: 65 m, C16: 80 m przy rozruchu 0°C; karta producenta nie podaje długości dla C20. RCD 30 mA, oplot do PE. Promień gięcia ≥13 mm, montaż kabla od −18°C; połączenia mają własne wymagania temperaturowe. Ekspozycja ciągła do 65°C, przerywana do 85°C przez maksymalnie 800 h łącznie.
Potwierdzony zakres dostawy
- Przewód WinterGard H622 o długości zgodnej z zamawianą jednostką handlową.
- Komplety przyłączeniowe, sterowanie i mocowania dobiera się oddzielnie; sprawdź faktyczny zakres dostawy przed zakupem.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Przy tym wariancie instalacjiPrzyłącze zasilania i zakończenie: CE20-01 | Dla zakończenia w puszce zastosuj CE20-01 734312-000. Komplet zawiera przyłącze z dławikiem M20 i elementy zakończenia jednego odcinka. To jedna z dwóch dróg podłączenia: CE20-01 z puszką albo CCE-06-CR z przewodem zimnym. Końce chroń przed wodą, żył zasilających nie zwieraj; obkurczanie i zaciskanie wykonaj według kolejnych rysunków instrukcji. Źródło doboru: s. 2, 3, 4, 5, 6, 7, 8, 9 | 1 komplet na 1 samodzielny odcinek, jeżeli wybrano podłączenie w puszce
|
| Przy tym wariancie instalacjiPuszka JB16-02 do wybranego przyłącza CE20-01 | JB16-02 946607-000 jest właściwą puszką do tego rozwiązania. Zamontuj ją dostępnie, z wejściami przewodów skierowanymi tak, aby nie zbierały wody; zamknij niewykorzystane otwory i uszczelnij przejścia. Wariant bez wspornika wymaga mocowania do ściany lub dobranego wspornika. Wymiar przewodu zasilającego i liczba puszek wynikają ze schematu instalacji. Źródło doboru: s. 2, 3, 4, 5, 6, 7, 8, 9 | zwykle 1 puszka na 1 przyłącze; rozgałęzienia wg projektu
|
| Przy tym wariancie instalacjiAlternatywne przyłącze z przewodem zimnym: CCE-06-CR | CCE-06-CR 1244-021907 zawiera połączenie przewodu grzejnego z przewodem zimnym i zakończenie. Przewód zimny dobierz oddzielnie: 3 × 1,5 mm² lub 3 × 2,5 mm², średnica zewnętrzna 6–11 mm, odpowiednia odporność ogniowa. Przekrój ustala projekt obwodu; sam zestaw nie zawiera przewodu zasilającego. Minimalna temperatura montażu zestawu −10°C, warunki czyste i suche. Źródło doboru: s. 2, 3, 6, 7, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18 | 1 komplet na 1 odcinek, zamiast drogi CE20-01
|
| WymaganeZasilanie i podział przewodu H622 na obwody | 230 V AC; H622 18 W/m przy +5°C na metalowej rurze. C6: 30 m, C10: 50 m, C13: 65 m, C16: 80 m przy rozruchu 0°C; karta producenta nie podaje długości dla C20. RCD 30 mA, oplot do PE. Promień gięcia ≥13 mm, montaż kabla od −18°C; połączenia mają własne wymagania temperaturowe. Ekspozycja ciągła do 65°C, przerywana do 85°C przez maksymalnie 800 h łącznie. Długość rolki producenta 240 m nie jest długością jednego dopuszczonego obwodu. Projekt uwzględnia każdą końcówkę, odgałęzienie i temperaturę rozruchu; przewód zasilający, RCD i aparat nadprądowy dobiera Interex. Instrukcja właściwego przewodu: s. 2, 3, 4 | dla każdego odcinka H622, wg długości i rozruchu Dobierz z Interex |
| WymaganeMocowanie przewodu na rurze: GT-66 albo GS-54 | Użyj taśmy na bazie włókna szklanego. GT-66 C77220-000 stosuje się na rurach innych niż stal nierdzewna, przy temperaturze montażu co najmniej +5°C. GS-54 C77221-000 jest właściwa także do stali nierdzewnej i montażu poniżej +5°C, z zachowaniem temperatur dopuszczonych dla całej instalacji. Przewód układaj w dolnej ćwiartce rury, około 45° od dolnej osi; mocuj nie rzadziej niż co 300 mm. Nie używaj metalowych zacisków ani zwykłej taśmy PVC. Instrukcja właściwego przewodu: s. 2, 3, 4 | liczba mocowań wg długości i kształtek; rolki GT-66 20 m lub GS-54 16,5 m
|
| Przy tym wariancie instalacjiRura z tworzywa i taśma aluminiowa ATE-180 | Przy H622 na rurze z tworzywa instrukcja wymaga rozprowadzenia ciepła taśmą aluminiową ATE-180. Zaplanuj pokrycie przewodu na trasie zgodnie z rysunkiem; dobierz temperaturę i izolację do dopuszczeń rury. Minimalna temperatura montażu ATE-180 wynosi 0°C, rolka 55 m. Materiał rury i sposób pokrycia potwierdza Interex. Instrukcja właściwego przewodu: s. 2, 3, 4 | wg rzeczywistej długości pokrycia i projektu
|
| WymaganeIzolacja termiczna, kształtki i przepusty | Dobierz suchą izolację do średnicy rury, wymaganej temperatury i najniższej temperatury otoczenia. Uwzględnij zawory, kołnierze, podpory i przejścia przez ściany. Izolacja musi być ciągła, a na zewnątrz osłonięta przed wodą. Krawędzie płaszcza i przepustów zabezpiecz przed przecięciem kabla; miejsca wejść i mocowania dobierz do rzeczywistej grubości izolacji. Instrukcja właściwego przewodu: s. 2, 3, 4 | wg długości instalacji, kształtek i przejść; dobór Interex Dobierz z Interex |
| WymaganeOznakowanie ogrzewanej rury | Umieść na zewnętrznej powierzchni izolacji widoczne etykiety informujące o ogrzewaniu elektrycznym, przynajmniej co 5 m i przy istotnych elementach instalacji. Wybrano polską etykietę LAB-ETL-PL 258203-000. Instrukcja właściwego przewodu: s. 2, 3, 4 | co najmniej 1 etykieta na każde 5 m ogrzewanej trasy, dodatkowo przy elementach
|
| WymaganeRegulator temperatury i właściwy czujnik | Wybierz jeden regulator: Raystat V5 albo AT-TS-13 / AT-TS-14, z nastawą i trybem właściwymi dla ochrony rury. AT-TS-13 ma zakres −5…+15°C, AT-TS-14 0…+120°C; wyższy zakres termostatu nie zwiększa dopuszczalnej temperatury przewodu. Raystat V5 ma w komplecie czujnik NTC 2 kΩ z przewodem 5 m i szynę DIN; AT-TS zawiera czujnik PTC KTY 83-110 3 m. Nie kupuj drugiego czujnika do nowego regulatora. Dla pomiaru na rurze czujnik AT-TS umieść pod izolacją, 90–120° od przewodu i co najmniej 1 m od końca rury lub kształtek. AT-TS-14 nie jest zalecany do pomiaru otoczenia. Czujników podłogowych i PTC/NTC nie zamieniaj między regulatorami. Instrukcja właściwego przewodu: s. 2, 3, 4 | 1 regulator na strefę lub układ sterowania wg schematu; czujnik w dostawie
|
| Przy tym wariancie instalacjiStycznik, obudowa i przewody sterowania | Dobierz stycznik i obudowę, jeżeli prąd lub liczba obwodów wymagają pośredniego sterowania. AT-TS przełącza do 16 A, Raystat V5 do 25 A; zabezpieczenie przewodu grzejnego i dopuszczalna długość pozostają właściwe dla jego modelu. Przewody czujników prowadź zgodnie z instrukcją regulatora, z wymaganym ekranowaniem w pobliżu tras energetycznych. Dla pomiarów izolacji odłącz elektronikę. Źródło doboru: s. 2, 3, 4, 5, 12, 13 | wg obciążenia i schematu instalacji; dobór Interex Dobierz z Interex |
| Serwis / wymianaCzujnik HARD-69 — tylko wymiana serwisowa AT-TS | HARD-69 133571-000 jest zapasowym czujnikiem PTC do AT-TS-13 / AT-TS-14. Czujnik jest już dołączony do nowego termostatu; ten element dobiera się dopiero przy wymianie. Nie stosuj go jako czujnika NTC regulatora Raystat V5. Źródło doboru: s. 2, 3, 4, 5, 12, 13 | 1 sztuka tylko przy wymianie uszkodzonego czujnika AT-TS
|
| Przy tym wariancie instalacjiRozgałęzienie TE-01-CR zgodnie ze schematem | Aktualna karta H622 wskazuje TE-01-CR 1244-003202 jako zestaw trójnika i zakończeń. Dobierz go tylko dla zaprojektowanego rozgałęzienia, z uwzględnieniem liczby wolnych końców i całkowitej długości obwodu. Zestaw zawiera elementy zakończeń; nie zamawiaj ich powtórnie. W starszej liście przewodów instrukcji montażowej nie ma nazwy H622 — zgodność modelu wynika z aktualnej karty H622, a sposób wykonania z pełnej instrukcji TE-01-CR. Źródło doboru: s. 2 | 1 komplet na zaprojektowany trójnik; zakończenia zgodnie ze schematem
|
| Przy tym wariancie instalacjiMufa S-06 — tylko dla zaprojektowanego połączenia | S-06 054953-000 dobierz tylko wtedy, gdy projekt wymaga połączenia dwóch odcinków tego samego zgodnego przewodu. Pełna instrukcja wymienia FS-C10-2X i H612/H622 oraz pokazuje osobne przygotowanie obu stron, zaciskanie żył i oplotu oraz kolejne warstwy obkurczania. Zestaw nie jest przyłączem zasilania ani końcówką wolnego odcinka. Łączna długość połączonego obwodu pozostaje ograniczona tabelą właściwego przewodu; nie zwiększaj jej przez dodanie mufy. Źródło doboru: s. 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 | 1 mufa na 1 wymagane połączenie dwóch odcinków
|
| Przy tym wariancie instalacjiWspornik do wybranego termostatu AT-TS | Przy montażu AT-TS-13 / AT-TS-14 na rurze wybierz zgodny wspornik: SB-100 192932-000, SB-101 990944-000, SB-110 707366-000 albo SB-111 579796-000. W wybranych podstawowych wersjach regulatorów wspornik nie jest dołączony. Do SB-100/101/111 potrzeba 2 oddzielnych obejm, do SB-110 1 obejmy. Dobierz obejmy do średnicy rury i mocuj nimi podstawę wspornika; samego przewodu grzejnego nie ściskaj metalową obejmą. Mocowanie do ściany stanowi odrębny wariant. Źródło doboru: s. 2, 3, 4, 5, 12, 13 | 1 wspornik na termostat na rurze; 1 lub 2 obejmy wg typu wspornika
|
| Przy tym wariancie instalacjiWspornik do regulatora Raystat V5 na rurze | Dla montażu Raystat V5 na rurze karta akcesoriów potwierdza SB-100 192932-000, SB-101 990944-000 lub SB-110 707366-000. Wybrana podstawowa wersja Raystat zawiera szynę DIN, ale nie zawiera wspornika rurowego. Do SB-100/101 potrzeba 2 oddzielnych obejm, do SB-110 1 obejmy; ich średnicę ustala projekt. Nie przenoś kompatybilności innych wsporników tylko na podstawie podobnego wymiaru. Źródło doboru: s. 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 82, 83, 84, 85, 103, 104, 107 | 1 wspornik na regulator na rurze; 1 lub 2 obejmy wg typu
|
| Przy tym wariancie instalacjiRedukcja M25/M20 dla wejścia AT-TS | Przy podłączaniu zestawu z dławikiem M20 przez wejście M25 wybranego AT-TS producent wskazuje redukcję PA M25/M20 184856-000. Dobierz ją tylko dla takiej konfiguracji wejścia, z zachowaniem uszczelnienia obudowy. Nie jest potrzebna automatycznie do każdej puszki, trasy z przewodem zimnym ani regulatora Raystat V5. Źródło doboru: s. 4, 12, 13 | 1 sztuka na wymagane wejście M25/M20 w termostacie AT-TS
|
Dobór wymaga danych obiektu: długości i materiału rury lub rynny, temperatur, sposobu montażu, zasilania oraz zakresu dostawy.
Potwierdź długość zamawianą w jednostce handlowej, zastosowanie i faktyczny zakres dostawy.
Instrukcja montażu producenta (ML) · wersja RAYCHEM-IM-EU2635-WinterGardH622-ML-2604 · dobór dla SKU 2000006628
Dane techniczne i opis produktu
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex.
FroStop / FS-C10 - kompletny system ochrony przed zamarzaniem
FroStop i FS-C10 stosuje się do ochrony rurociągów albo wybranych układów przeciwzamarzaniowych. Komplet systemu to przewód, zestaw przyłączeniowo-zakończeniowy, puszka, mocowanie, sterowanie i oznaczenie.
Dostępność Raychem / Chemelex: produkty standardowo dostępne na stanie, wysyłka zwykle do 3 dni. Przy większych ilościach, odcinkach ciętych i systemach przemysłowych termin potwierdzamy przed realizacją.
| Element systemu | Do czego / do jakich przewodów | Co sprawdzamy przed doborem |
|---|---|---|
| Przewód | FroStop Black, FS-..-2X / FS-C10-2X | Sprawdzamy medium, średnicę rury, izolację, temperaturę otoczenia i wymaganą temperaturę utrzymania. |
| Zasilanie i zakończenie | CE20-01, CCE-03-CR, CCE-06-CR | Zestaw dobiera się do dokładnego typu przewodu. Nie każdy CE/CCE pasuje do każdego kabla. |
| Puszka i mocowanie | JB16-02, GS-54, GT-66, ATE-180 | GS-54 można stosować m.in. na stal nierdzewną; GT-66 do rurociągów innych niż nierdzewne i przy temperaturze montażu powyżej 5°C. |
| Sterowanie | RAYSTAT V5, Elexant 450c, AT-TS | Dobieramy czujnik, próg załączenia, alarm i miejsce montażu sterownika. |
Ważne: Przewodu grzejnego nie dobiera się wyłącznie po metrach. Liczy się strata ciepła, izolacja, temperatura minimalna, sposób zasilania i dopuszczalna długość obwodu.
Dobieramy, dostarczamy, montujemy, konfigurujemy, uruchamiamy i serwisujemy. Po montażu sprawdzamy działanie, zabezpieczenia i wykonujemy potrzebne pomiary elektryczne.
☑ Bez przypadkowych podwykonawców ☑ Indywidualny dobór do Twojej instalacji ⚙ Serwis po zakupie ⚡ 5 lat gwarancji na montaż

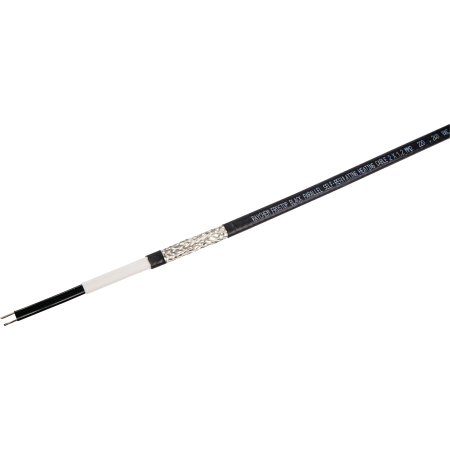

FroStop Black przewód grzewczy do rurociągów - Raychem
Przewód dobieramy do ochrony rur przed zamarzaniem oraz wybranych zastosowań zewnętrznych zgodnie z dokumentacją producenta. Ważne są izolacja, sterowanie i sposób prowadzenia przewodu.
FroStop Black / WinterGard H622: samoregulujący przewód przeciwzamarzaniowy
- ochrona rur przed zamarzaniem
- rynny, odpływy i strefy narażone na lód - zgodnie z kartą produktu
- instalacje z automatycznym sterowaniem
- średnicę rury i izolację
- długość trasy i sposób zakończenia
- sterownik lub termostat
- zabezpieczenie elektryczne i RCD
Dokumenty producenta
| Karta katalogowa | Karta katalogowa |
| Poradnik techniczny | Poradnik techniczny |
| Instrukcja obsługi i montażu | Instrukcja obsługi i montażu |
| Cennik Raychem | Cennik Raychem |
Dane z karty produktu / cech sklepu
| Karta katalogowa | Karta katalogowa |
| Poradnik techniczny | Poradnik techniczny |
| Gwarancja producenta | 10 lat |
| Gwarancja w przypadku instalacji przez instalatora Raychem PRO | 12 lat |
| Instrukcja obsługi i montażu | Instrukcja obsługi i montażu |
| Zmiana modelu na | WinterGard H622 0.00 zł |
FAQ - przed zakupem
Czy ten produkt dobieramy samodzielnie z nazwy?
Nie. Nazwa modelu to za mało. Sprawdzamy zastosowanie, warunki pracy, zasilanie, zabezpieczenia i instrukcję producenta.
Czy wykonujemy montaż i uruchomienie?
Tak. Dla klientów sklepu internetowego oferujemy dobór, dostawę, montaż, konfigurację, pomiary i serwis.
Czy można oprzeć się tylko na opisie sklepu?
Nie. Opis pomaga w wyborze, ale przy montażu pracujemy na karcie katalogowej, instrukcji montażu i realnych warunkach instalacji.
Interex Katowice Mariusz Czapnik · Dobór i montaż: 602 551 555 lub +48 32 203 92 41 · interexkatowice@gmail.com
FroStop Black na rurach: przewód grzejny + izolacja K-FLEX ST
Przy ochronie rurociągu przed zamarzaniem sam przewód grzejny nie jest kompletnym systemem. Do poprawnego działania trzeba dobrać średnicę otuliny, grubość izolacji, sposób mocowania przewodu, sterowanie i zabezpieczenie elektryczne.

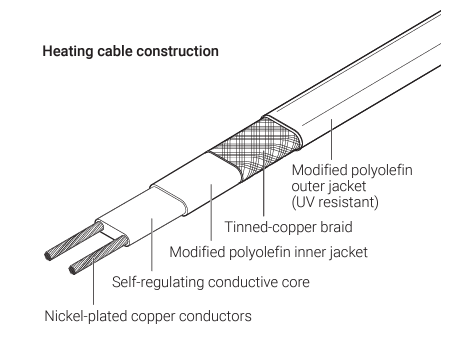

Konstrukcja kabla FroStop Black
- samoregulujący rdzeń grzejny,
- żyły zasilające, izolacja i oplot ochronny,
- powłoka zewnętrzna odporna na warunki montażu na rurze.
Izolacja K-FLEX ST jako element systemu
Otulina K-FLEX ST jest dodana w sklepie jako produkt wariantowy do systemów ogrzewania rur. Wariant wybiera się według średnicy rury i wymaganej grubości izolacji.
Zobacz warianty K-FLEX ST do ogrzewania rur
- Wariant 1: rura w pomieszczeniu technicznym - dobór po średnicy rury i podstawowej grubości izolacji.
- Wariant 2: piwnica, garaż, strefa nieogrzewana - zwykle większa grubość izolacji i kontrola strat ciepła.
- Wariant 3: montaż zewnętrzny, wiatr, armatura lub długi odcinek - dobór z obliczeń strat, przewodem, termostatem i oznaczeniem rurociągu.
K-FLEX ST nie jest traktowany jako samodzielna sprzedaż oderwana od instalacji. Dobieramy go razem z przewodem FroStop Black, FrostGuard, FroStop/WinterGard lub innym przewodem samoregulującym do rur.
