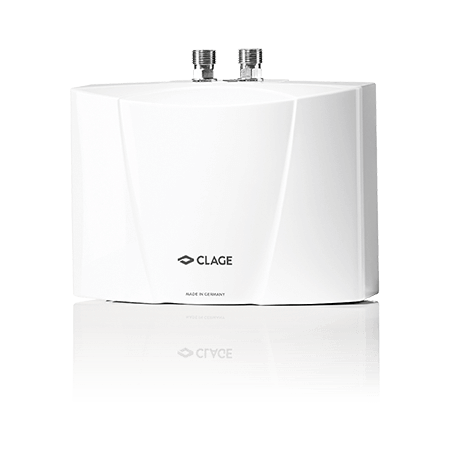

M 3 - CLAGE

Ogrzewacz, uchwyt ścienny, regulator strumienia, śruby/kołki, instrukcja; fabryczny przewód zasilający. Sitko jest w przyłączu dopływu. Wykorzystaj dostarczone elementy; drugiego zestawu nie doliczaj.

1 dostarczany komplet na ogrzewacz

Wkład CSP 3 0010-00421 jest w komplecie. Umieść go w tulejce M22/M24 na wylocie zgodnej baterii. Wkład nie jest osobną baterią. Przy sensorach AEB/AEN dobór wkładu wymaga potwierdzenia ze względu na rozbieżne informacje OEM.

1 wkład w komplecie; bez dodatkowego zakupu

M montuje się pod umywalką przyłączami do góry i zasila dokładnie jeden punkt. Wybierz END, EWT albo SNM do urządzeń otwartych. Trzy przewody: zimna woda do baterii, zimna z baterii do ogrzewacza i ciepła z ogrzewacza do baterii. Zwykła dwuwężykowa bateria ciśnieniowa zamyka odpływ i jest niedopuszczalna. Sprawną istniejącą zgodną baterię można wykorzystać.

1 bateria z 3 przewodami; wybierz jedną alternatywę

• END - CLAGEKod sklepu: 1100-04410
• EWT - CLAGEKod sklepu: 1100-04420
• SNM - CLAGEKod sklepu: 1100-04200

EAK 1100-04430 i EKM 1100-04223 są dopuszczonymi przez OEM armaturami otwartymi z trzema przewodami G⅜. Można wybrać jedną zamiast baterii umywalkowej, po sprawdzeniu wysokości/wysięgu, długości węży i potrzebnego przepływu. Moc tego M ogranicza wydajność do wartości podanych poniżej; rozwiązanie do pojedynczego punktu o niewielkim zapotrzebowaniu.

1 wybrana bateria zamiast innej; nie dodatkowa

• EAK - CLAGEKod sklepu: 1100-04430
• EKM - CLAGEKod sklepu: 1100-04223

AEB 1100-04250 (bateria CRP2 6 V w komplecie) lub AEN 1100-04255 (zasilacz 230 V/6 V w komplecie) są wersjami bezciśnieniowymi. Wybierz tylko jedną zamiast baterii ręcznej. AEN wymaga dodatkowego dostępnego zasilania 230 V dla zasilacza; obwód ogrzewacza pozostaje osobny. Przewody G⅜: 35 cm do zaworu, 50 cm do urządzenia. Zapewnij przepływ przez ogrzewacz powyżej progu startu. Wybór perlatora: aktualna PI AEB/AEN wskazuje CSS, instrukcja M i starszy schemat wskazują CSP — przed zamówieniem zestawu dobór Interex. Nie podstawiaj AEB‑C/AEN‑C.

1 sensor zamiast innej baterii; jego bateria/zasilacz są dołączone

• AEB - CLAGEKod sklepu: 1100-04250
• AEN - CLAGEKod sklepu: 1100-04255

Osobny dostępny zawór odcinający na dopływie. Standardowy zawór kątowy ma wyjście G⅜ do jednego zimnego przewodu baterii. Dwa pozostałe przewody prowadzą między baterią a ogrzewaczem G⅜. Nie dodawaj trójnika ani węża FVS z kompletu MBH do tego układu. Prowadź przewody bez skręceń i naprężeń, przepłucz instalację i zachowaj dostęp serwisowy. Zawór, długości i ewentualne przejścia dobiera Interex.

1 dostępne odcięcie; 3 właściwe trasy armatury

Zmierz ciśnienie zasilania wybranej armatury. SNM: statyczne do 10 bar i podczas przepływu do 6 bar; przy przekroczeniu potrzebny reduktor na głównym dopływie. END, EWT, EAK i EKM: diagramy armatur podają maks. 10 bar na dopływie. Limity dopływu armatury nie oznaczają dopuszczenia ciśnienia w ogrzewaczu M: ten nadal ma 0 bar i otwarty wylot. Reduktor i nastawę dobiera Interex przed baterią, nigdy na odpływie ogrzewacza.

1 reduktor tylko gdy pomiar i wybrana armatura go wymagają

Przy nowym montażu dopasuj otwór i grubość powierzchni do wybranej baterii: END/EWT Ø35 mm (+2/−1), maks. 30 mm; SNM schemat Ø45 mm, maks. 55 mm; EAK Ø35 mm, maks. 40 mm; EKM Ø35 mm, maks. 45 mm; AEB/AEN Ø35 mm, maks. 45 mm. END i EWT mają garnitur odpływowy z cięgnem; sensor jest bez garnituru. Syfon i przyłączenie kanalizacji dobierz do istniejącej umywalki/zlewu. Poprawne istniejące mocowanie i odpływ można wykorzystać.

1 właściwe mocowanie; syfon/odpływ tylko gdy brak zgodnego

Przedłużenia przewodów i przejścia dobiera Interex dopiero po pomiarze: G⅜, materiał dla wody pitnej, właściwe uszczelki, bez obciążania króćców. Utrzymaj trzy drogi przepływu układu otwartego i swobodny wylot. Nie przypisano przypadkowego węża tylko na podstawie gwintu.

wg pomiaru, nie automatycznie 3 dodatkowe węże

230 V 1~/N/PE; 3.5 kW, 15.2 A; minimum przyjęte do doboru 1.5 mm². Ten dokładny SKU 3,5 kW ma fabryczną wtyczkę ochronną; potrzebne właściwe gniazdo z PE w zasięgu przewodu, bez przedłużacza. Fabryczny kabel ma długość do 65 cm według PI. Przy zastąpieniu fabrycznego przewodu instalacja maks. 6 mm² według instrukcji; długość, obciążalność, zabezpieczenie nadprądowe i ochrona właściwa dla miejsca wymagają doboru/pomiarów Interex. Prąd znamionowy nie jest gotowym doborem wartości bezpiecznika.

1 właściwy obwód i punkt przyłącza; zabezpieczenia wg instalacji

Jeden punkt poboru, ogrzewacz bezciśnieniowy 0 bar. Dopływ maks. 20°C, rezystywność wody ≥1100 Ωcm przy 15°C. Wydajność około 2 l/min przy wzroście temperatury 25 K. Instrukcja tej orientacji: start 1.4 l/min, wyłączenie 1 l/min. Temperatura zależy od rzeczywistego przepływu, temperatury dopływu i napięcia; M nie ma elektronicznej nastawy temperatury. Nie dopuszczono instalacji prysznicowej. Odcięcia i osprzęt nie mogą zamykać wypływu z urządzenia. Nie stosuj jako dogrzewacza za zasobnikiem/pompą ciepła przy dopływie powyżej 20°C.

1 punkt poboru; parametry zweryfikuj podczas uruchomienia

Najpierw przepłucz przewody, napełnij ogrzewacz i odpowietrz go przy odłączonym zasilaniu. Sprawdź szczelność, kierunek niebieskiego dopływu/czerwonego odpływu i swobodny wylot. Dopiero wtedy włącz zasilanie. Dopasuj przepływ wewnętrzną regulacją przez specjalistę i sprawdź rozruch oraz temperaturę. Tak samo odpowietrz po każdej ingerencji hydraulicznej.

1 uruchomienie; ponownie po opróżnieniu

Sitko dopływu jest częścią ogrzewacza, nie dodatkowym filtrem do kupienia przy montażu. Przy spadku przepływu sprawdź i oczyść sitko, zawór oraz regulator strumienia; odłącz zasilanie, zamknij dopływ i po złożeniu odpowietrz. Części wewnętrzne i kabel dobierz po numerze seryjnym i tabliczce przez Interex. Nie przypisano elementów grzejnych tylko według mocy.

sitko w urządzeniu; części wg diagnostyki i numeru seryjnego

CSP 3 jest już w komplecie. Zapasowy wkład 0010-00421 zamawiaj po zużyciu albo utracie. Gdy brakuje właściwej tulejki, wariant „a” ma gwint M24 zewnętrzny do wylotu z gwintem wewnętrznym; wariant „i” M22 wewnętrzny do wylotu z gwintem zewnętrznym. Dobierz dokładny gwint baterii i tylko jeden regulator. Przy AEB/AEN najpierw wyjaśnij CSS/CSP.

0 dodatkowych przy montażu; 1 właściwy przy wymianie

• CSP 3 - CLAGEKod sklepu: 0010-00421
• CSP 3a - CLAGEKod sklepu: 0010-0043
• Next SENSOR- CSP 3i - CLAGEKod sklepu: 0010-0042
