Rodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji przepływowego ogrzewacza wody
M 6-O - CLAGE · 1500-17116
Array
W komplecie z urządzeniem
- Ogrzewacz, metalowy uchwyt ścienny, uszczelki przyłączy, regulator strumienia, śruby/kołki, instrukcja i fabryczny przewód zasilający. Osobny uchwyt ścienny występuje przy samym M‑O, nie w zestawie M/SMB. Sitko jest w przyłączu dopływu.
- CSP 6 0010-00461 — 1 wkład w komplecie
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieFabryczny komplet urządzenia i mocowania | Ogrzewacz, metalowy uchwyt ścienny, uszczelki przyłączy, regulator strumienia, śruby/kołki, instrukcja i fabryczny przewód zasilający. Osobny uchwyt ścienny występuje przy samym M‑O, nie w zestawie M/SMB. Sitko jest w przyłączu dopływu. Wykorzystaj dostarczone elementy; drugiego zestawu nie doliczaj. Instrukcja urządzenia: s. 117, 125 | 1 dostarczany komplet na ogrzewacz Dobierz z Interex |
| W komplecieRegulator strumienia CSP 6 | Wkład CSP 6 0010-00461 jest w komplecie. Umieść go w tulejce M22/M24 na wylocie zgodnej baterii. Wkład nie jest osobną baterią. Przy sensorach AEB/AEN dobór wkładu wymaga potwierdzenia ze względu na rozbieżne informacje OEM. Instrukcja urządzenia: s. 116, 122 | 1 wkład w komplecie; bez dodatkowego zakupu Dobierz z Interex |
| WymaganeJedna specjalna bateria nadumywalkowa | M‑O ma przyłącza skierowane w dół i montuje się bezpośrednio na SMB/LS 1100-04100 lub SME 1100-04150. Wybierz jedną baterię do układu otwartego, z dopływem ściennym G½ i dwoma złączami G⅜. Sam M‑O nie zawiera baterii. Karta 5737 ma SKU SME, lecz nazwę „SMP” — identyfikacja do potwierdzenia; alternatywną SME dobierze Interex. Nie podstawiaj baterii END/SNM ani zwykłej baterii ciśnieniowej. Instrukcja urządzenia: s. 116, 117, 118, 120 | 1 właściwa bateria; wybierz jedną alternatywę
|
| WymaganeDopływ ścienny, odcięcie i uszczelnienia | Stabilnie osadzone ścienne przyłącze dopływu zimnej wody G½. Osobny dostępny zawór odcinający przed baterią. Połączenie baterii ze ścianą uszczelnij zgodnie z instrukcją, a w dwóch złączach G⅜ ogrzewacza wykorzystaj dostarczone płaskie uszczelki. Dokręcaj naprzemiennie i przytrzymuj króćce. Nie zamykaj odpływu ani nie dodawaj typowego zaworu bezpieczeństwa zasobnika. Rury i materiały montażowe dobiera Interex. Instrukcja urządzenia: s. 118, 119, 120 | 1 dopływ G½ + 1 dostępne odcięcie; 2 uszczelnione złącza G⅜ Dobierz z Interex |
| OpcjonalnieInna długość wylewki LS | Standardowa wylewka 16 cm jest częścią SMB. LS12 0010-0052, LS20 0010-0054 lub LS30 0010-0055 można wybrać jako jej zamiennik odpowiednio 12, 20 lub 30 cm, po sprawdzeniu zasięgu nad umywalką. OEM podaje sprzeczne opisy przyłącza LS: PI M‑O M22, PI M/SMB ½ cala; nie kupuj przejścia na podstawie opisu. Właściwe mocowanie rzeczywistej baterii i wylewki potwierdza Interex. Jedna nowa wylewka zastępuje fabryczną. Instrukcja urządzenia: s. 116, 120 | 1 wybrana wylewka zamiast fabrycznej
|
| WymaganeZasilanie elektryczne i zabezpieczenia | 230 V 1~/N/PE; 5.7 kW, 24.8 A; minimum przyjęte do doboru 4 mm². Ten SKU wymaga przyłącza stałego, przewodu ochronnego PE oraz wielobiegunowego rozłączania ze szczeliną ≥3 mm/biegun. M7 pracuje między dwiema fazami 400 V; nie jest jednofazowym urządzeniem 230 V ani trójfazowym 3~/PE. Fabryczny kabel ma długość do 65 cm według PI. Przy zastąpieniu fabrycznego przewodu instalacja maks. 6 mm² według instrukcji; długość, obciążalność, zabezpieczenie nadprądowe i ochrona właściwa dla miejsca wymagają doboru/pomiarów Interex. Prąd znamionowy nie jest gotowym doborem wartości bezpiecznika. Instrukcja urządzenia: s. 116, 121, 122 | 1 właściwy obwód i punkt przyłącza; zabezpieczenia wg instalacji Dobierz z Interex |
| WymaganeWydajność, dopływ i swobodny wylot | Jeden punkt poboru, ogrzewacz bezciśnieniowy 0 bar. Dopływ maks. 20°C, rezystywność wody ≥1100 Ωcm przy 15°C. Wydajność około 3.3 l/min przy wzroście temperatury 25 K. Instrukcja tej orientacji: start 2.2 l/min, wyłączenie 1.7 l/min. Temperatura zależy od rzeczywistego przepływu, temperatury dopływu i napięcia; M nie ma elektronicznej nastawy temperatury. Nie dopuszczono instalacji prysznicowej. Odcięcia i osprzęt nie mogą zamykać wypływu z urządzenia. Nie stosuj jako dogrzewacza za zasobnikiem/pompą ciepła przy dopływie powyżej 20°C. Instrukcja urządzenia: s. 116, 118, 119, 120 | 1 punkt poboru; parametry zweryfikuj podczas uruchomienia Dobierz z Interex |
| WymaganeNapełnienie, odpowietrzenie i uruchomienie | Najpierw przepłucz przewody, napełnij ogrzewacz i odpowietrz go przy odłączonym zasilaniu. Sprawdź szczelność, kierunek niebieskiego dopływu/czerwonego odpływu i swobodny wylot. Dopiero wtedy włącz zasilanie. Dopasuj przepływ wewnętrzną regulacją przez specjalistę i sprawdź rozruch oraz temperaturę. Tak samo odpowietrz po każdej ingerencji hydraulicznej. Instrukcja urządzenia: s. 120, 121, 122, 124, 125 | 1 uruchomienie; ponownie po opróżnieniu Dobierz z Interex |
| Serwis / wymianaCzyszczenie sitka i oryginalne części | Sitko dopływu jest częścią ogrzewacza, nie dodatkowym filtrem do kupienia przy montażu. Przy spadku przepływu sprawdź i oczyść sitko, zawór oraz regulator strumienia; odłącz zasilanie, zamknij dopływ i po złożeniu odpowietrz. Części wewnętrzne i kabel dobierz po numerze seryjnym i tabliczce przez Interex. Nie przypisano elementów grzejnych tylko według mocy. Instrukcja urządzenia: s. 125, 126, 127 | sitko w urządzeniu; części wg diagnostyki i numeru seryjnego Dobierz z Interex |
| Serwis / wymianaWymiana regulatora lub brak tulejki | CSP 6 jest już w komplecie. Zapasowy wkład 0010-00461 zamawiaj po zużyciu albo utracie. Gdy brakuje właściwej tulejki, wariant „a” ma gwint M24 zewnętrzny do wylotu z gwintem wewnętrznym; wariant „i” M22 wewnętrzny do wylotu z gwintem zewnętrznym. Dobierz dokładny gwint baterii i tylko jeden regulator. Przy AEB/AEN najpierw wyjaśnij CSS/CSP. Źródło doboru: s. 2 | 0 dodatkowych przy montażu; 1 właściwy przy wymianie
|
5737: native SKU 1100-04150 identyfikuje OEM SME, nazwa sklepu SMP wymaga wyjaśnienia. Brak automatycznego powiązania zakupowego z tą kartą.
Wylewki LS: te same kody 0010-0052/-0054/-0055 są wymienione w instrukcji M‑O, lecz PI M‑O s.4 opisuje gwint M22, a PI M/SMB s.4 ½ cala. Zgodność mocowania trzeba potwierdzić przed zakupem przejścia.
Nie dobieraj części po wspólnym określeniu „seria M”: MBH/MCX mają odrębne dopuszczenia, armatury i schematy.
Instrukcja montażu producenta (PL; instrukcje armatur DE/EN i SNM PL) · wersja 09.2022 · dobór dla SKU 1500-17116
Dobór i dokumentacja
M 6-O - CLAGE / 1500-17116: wyłącznie układ bezciśnieniowy otwarty 0 bar, jeden punkt, nad umywalką, przyłącza w dół. 230 V 1~/N/PE; 5.7 kW, 24.8 A; minimum przyjęte do doboru 4 mm². Dopływ ≤20°C, woda ≥1100 Ωcm przy 15°C; około 3.3 l/min przy ΔT25 K. Właściwą baterię trzeba zapewnić osobno. CSP 6 w komplecie. Minimum producenta nie zastępuje obliczenia przewodu i zabezpieczeń dla rzeczywistej instalacji. Rozbieżności źródeł i warunki doboru opisano w kompletacji instalacji.
Oryginalna karta: M 6-O - CLAGE — dane i formularz zakupu

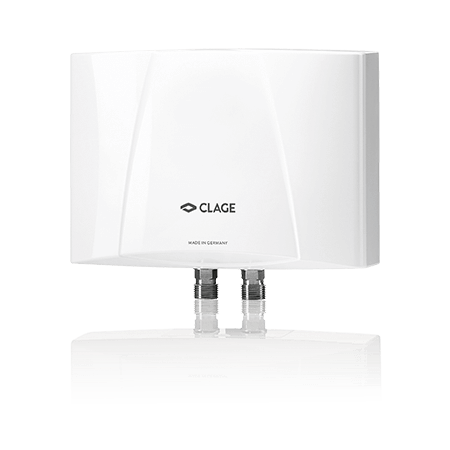

M 6-O - CLAGE
Dostępność: Dostępny
Czas wysyłki: 5 dni
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 1500-17116
Kod EAN: 4010436171164
- Opis produktu
M 6-O - CLAGE - produkt CLAGE z katalogu Gesamtkatalog 2026.
Mały przepływowy e-podgrzewacz wody do umywalek
Rodzina produktu: Mały przepływowy e-podgrzewacz M-O
- Numer katalogowy: 1500-17116
- EAN: 4010436171164
- Cena w sklepie: 870,00 zł netto, orientacyjnie 1 070,10 zł brutto.
Interex Katowice zapewnia dobór techniczny, sprzedaż, kompletację osprzętu oraz wsparcie montażowe i serwisowe.
| Nr artykułu | 1500-17116 |
| Moc znamionowa przy 230 V [kW] | 5,7 |
| Dopuszczalne nadciśnienie robocze [MPa (bar)] | 0 (0) |
| Przyłącza wody (śrubowe) | G ⅜" |
| Wydajność ciepłej wody przy Δt = 25 K 1) [l/min] | 3,3 |
| Przepływ załączający [l/min] | 2,2 |
| Maksymalne natężenie przepływu 2) [l/min] | 3,3 |
| Prąd znamionowy przy 230 V [A] | 25 |
