Rodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji przepływowego ogrzewacza wody
MBH 4 - CLAGE · 1500-16004
MBH 4 - CLAGE: 4,4 kW; 230 V 1~/N/PE; 19,1 A; minimum przyjęte 2,5 mm² po weryfikacji trasy. Jeden punkt poboru, G 3/8, montaż pionowo przyłączami do góry. Maks.10 bar, dopływ ≤ 20°C, rezystywność ≥ 1100 Ωcm przy 15°C. Start 1,8 l/min; przepływ około 2.5 l/min. Regulacja hydrauliczna przez przepływ; urządzenie nie jest przeznaczone do natrysku.
W komplecie z urządzeniem
- Uchwyt ścienny, śruby/kołki i uszczelki.
- Trójnik G 3/8 / 10 mm i wąż FVS G 3/8 × G 3/8,50 cm.
- Specjalny regulator strumienia CSP 3 dopasowany do mocy.
- Sitko filtra dopływu i przewód zasilający do przyłączenia stałego.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| WymaganeArmatura jednego punktu poboru | Do wyboru ciśnieniowa standardowa albo zgodna otwarta z 3 wężami. Istniejąca odpowiednia bateria nie wymaga zakupu. Przy instalacji otwartej odpływ musi być swobodny; regulator zgodny z zaleceniami CLAGE. Armatury sensorowe dobierz po schemacie i własnym zasilaniu. Instrukcja urządzenia: s. 168, 169, 170, 171, 172, 173, 174, 175 | 1 wybrana bateria; bez równoczesnego zakupu alternatyw
|
| WymaganeDopływ, odcięcie, wąż i uszczelnienia | Zapewnij osobny zawór odcinający i przyłącze G 3/8. W instalacji ciśnieniowej użyj fabrycznego trójnika i węża50 cm. Dopasuj uszczelki oraz długość połączeń; promień zginania min.27 mm. Rury i węże nie mogą obciążać króćców. Instrukcja urządzenia: s. 168, 169, 170, 171, 172, 173, 174, 175 | 1 odcięcie; wykorzystaj dostarczany zestaw
|
| WymaganeRegulator strumienia — element dostawy | Zamontuj dostarczany CSP 3 do standardowej tulejki M22/24. To wymagane wyposażenie w opakowaniu; nie ponowny obowiązkowy zakup. Wymienny wariant dobierz po rzeczywistym gwincie. Instrukcja urządzenia: s. 168, 169, 170, 171, 172, 173, 174, 175 | 1 dostarczany regulator; wymiana tylko po kontroli
|
| WymaganeObwód elektryczny i zabezpieczenie | 4,4 kW / 19,1 A; 230 V 1~/N/PE. Przekrój przyjęty minimum 2,5 mm², ostatecznie według długości i sposobu ułożenia. Przyłączenie stałe przez puszkę; obowiązkowy PE i wielobiegunowe rozłączanie≥ 3 mm/biegun. Dobierz ochronę przewodu do prądu znamionowego, trasy i wymagań miejsca. Przy zmianie na kabel stały zaciski maks.6 mm². Instrukcja urządzenia: s. 168, 169, 170, 171, 172, 173, 174, 175 | 1 odpowiedni obwód; nie dobieraj po samej nazwie ogrzewacza Dobierz z Interex |
| WymaganeMocowanie, dostęp i napełnienie | Uchwyt, śruby i kołki należą do dostawy. Mocowanie pionowo z króćcami do góry, bez mrozu, z dostępem do obsługi. Przed włączeniem prądu przepłucz, napełnij i całkowicie odpowietrz; sprawdź szczelność. Dla innych podłoży dobierz odpowiednie kotwy. Instrukcja urządzenia: s. 168, 169, 170, 171, 172, 173, 174, 175 | Dostarczany komplet; inne kotwy według podłoża Dobierz z Interex |
| WymaganeParametry wody | Dopływ ≤ 20°C i rezystywność wody≥ 1100Ωcm przy 15°C. Nigdy ponad 10 bar. MBH nie stosuj do wstępnie ogrzanej wody ponad 20°C ani do zasilania natrysku. Instrukcja urządzenia: s. 168, 169, 170, 171, 172, 173, 174, 175 | Kontrola parametrów; reduktor tylko po ocenie instalacji Dobierz z Interex |
| Serwis / wymianaSitko i regulator strumienia | Fabryczny filtr w dopływie wymaga czyszczenia przez instalatora po spadku przepływu. Czyść/odkamieniaj regulator. Uszkodzony przewód zastępuj oryginalnym dobranym do konkretnej wersji urządzenia; nie dobieraj części tylko po podobnej nazwie. Instrukcja urządzenia: s. 177, 178 | Tylko po kontroli, bez domyślnego dodatkowego filtra Dobierz z Interex |
Wybierz jedną armaturę, jeden regulator strumienia i jeden wariant zdalnej obsługi. Elementy dostarczane nie wymagają ponownego zakupu.
Ostateczny przewód, ochrona i przyłącza zależą od instalacji; dobór Interex według tabliczki i schematu.
Instrukcja montażu producenta (PL) · wersja 21.07.2025 · dobór dla SKU 1500-16004
Dobór i dokumentacja
MBH 4 - CLAGE: 4,4 kW; 230 V 1~/N/PE; 19,1 A; minimum przyjęte 2,5 mm² po weryfikacji trasy. Jeden punkt poboru, G 3/8, montaż pionowo przyłączami do góry. Maks.10 bar, dopływ ≤ 20°C, rezystywność ≥ 1100 Ωcm przy 15°C. Start 1,8 l/min; przepływ około 2.5 l/min. Regulacja hydrauliczna przez przepływ; urządzenie nie jest przeznaczone do natrysku.
Oryginalna karta: MBH 4 - CLAGE — dane i formularz zakupu

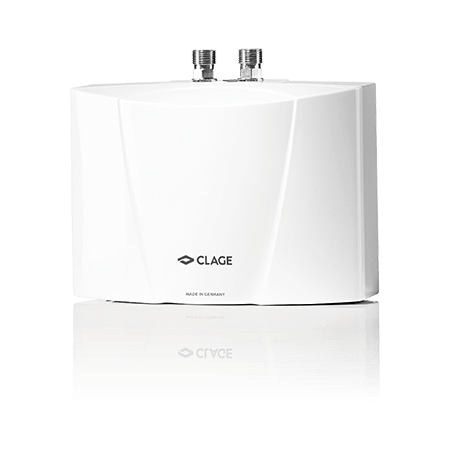

MBH 4 - CLAGE
Dostępność: Dostępny
Czas wysyłki: 5 dni
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 1500-16004
Kod EAN: 4010436160045
- Opis produktu
MBH 4 - CLAGE - produkt CLAGE z katalogu Gesamtkatalog 2026.
Mały przepływowy e-podgrzewacz wody do umywalek
Rodzina produktu: Mały przepływowy e-podgrzewacz MBH
- Numer katalogowy: 1500-16004
- EAN: 4010436160045
- Cena w sklepie: 1 105,00 zł netto, orientacyjnie 1 359,15 zł brutto.
Interex Katowice zapewnia dobór techniczny, sprzedaż, kompletację osprzętu oraz wsparcie montażowe i serwisowe.
| Nr artykułu | 1500-16004 |
| Moc znamionowa przy 230 V [kW] | 4,4 |
| Dopuszczalne nadciśnienie robocze [MPa (bar)] | 1 (10) |
| Przyłącza wody (śrubowe) | G ⅜" |
| Wydajność ciepłej wody przy Δt = 25 K 1) [l/min] | 2,5 |
| Przepływ załączający [l/min] | 1,7 |
| Maksymalne natężenie przepływu 2) [l/min] | 2,5 |
| Prąd znamionowy przy 230 V [A] | 19 |
