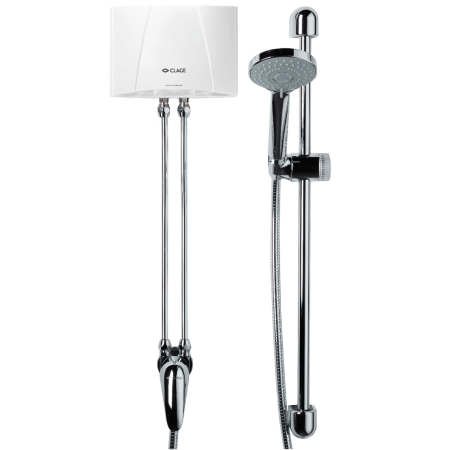

MBX 4 Shower - CLAGE

Zestaw obejmuje ogrzewacz, specjalną bezciśnieniową baterię prysznicową, dwie rury przedłużające do połączenia baterii z ogrzewaczem, zestaw prysznicowy z CXH 0300-0086, wężem i mocowaniem, elementy montażowe/uszczelki oraz przewód zasilający. PI: wąż prysznicowy 1540 mm; rury do 686 mm; mocowanie prysznica do 800 mm. Nie doliczaj drugiej baterii, CXH ani FVS.

1 dostarczany kompletny zestaw prysznicowy

Jeden ścienny dopływ zimnej wody G½ do specjalnej baterii, osobny dostępny zawór odcinający. Przyłącza ogrzewacza G⅜ skierowane do góry; dwie dostarczone rury prowadzą z baterii do urządzenia. Blok grzejny jest odporny na 10 bar, ale armatura tego kompletnego zestawu jest OTWARTA. Nie zmieniaj na standardową zamykającą baterię, głowicę lub zawór na odpływie; stosuj dołączony CXH. Ustal wysokości i długości zgodnie ze schematem, zachowaj dostęp do serwisu.

1 ścienny dopływ + 1 odcięcie; wykorzystaj 2 rury zestawu

230 V 1~/N/PE (L,N,PE), 4.4 kW, 19 A, minimum 2.5 mm²; zawsze przyłącze stałe. Zapewnij puszkę/przyłącze stałe i wielobiegunowe odłączenie ≥3 mm na biegun. Fabryczny przewód ma do 65 cm; rysunek instalacyjny przewiduje trasę do 600 mm. Dobór obwodu i zabezpieczenia według faktycznej trasy, nie samej liczby amperów.

1 właściwy stały obwód i rozłączanie

MBX 4 Shower: start 1,5 l/min, stop 1,3 l/min, fabryczne ograniczenie około 2.5 l/min. Dokładna PI i opis eksploatacji wskazują fabryczną nastawę 42°C, regulowaną wewnętrznie przez specjalistę 30–45°C. Zastosuj wodę ≥1100 Ωcm przy 15°C. Choć blok dopuszcza dopływ do 70°C, ta armatura nie pozwala domieszać zimnej wody. Przy dopływie podgrzanym zapewnij upstream ograniczenie do odpowiedniej temperatury prysznica; ogrzewacz nie schłodzi gorącej wody. Ogranicznik/mieszanie przed urządzeniem dobiera Interex dla faktycznego dopływu.

1 sprawdzony dopływ; ograniczenie termiczne tylko przy podgrzewanej wodzie

Ciśnienie zalecane 2–4 bar, limit urządzenia 10 bar. Ciśnienie i stan istniejącego ściennego przyłącza sprawdź przed montażem; reduktor na dopływie tylko gdy potrzebny. Urządzenie IP25 i stały przewód: lokalizację oraz ochronę elektryczną w łazience ustala Interex według aktualnego projektu, bez kopiowania historycznych stref z katalogu. Przejścia/nowe mocowania tylko jeśli wymaga ich ściana lub istniejąca instalacja.

osprzęt dopływu i mocowanie wg pomiaru/ściany

Przepłucz instalację przed podłączeniem, napełnij urządzenie i odpowietrz przy odłączonym zasilaniu. Sprawdź szczelność obu rur i baterii. Dopiero potem podłącz elektrykę i skontroluj strumień oraz temperaturę w CXH. Ponów odpowietrzenie po opróżnieniu; nastawę wewnętrzną wykonuje specjalista.

1 uruchomienie zestawu, ponownie po opróżnieniu

Aktualna PI wskazuje możliwość rozbudowy o FXE3/Smart Control, lecz nie podaje w tabeli dokładnego kodu adaptera dla MBX Shower. Wspólna instrukcja komponentu wymienia MX/MCX. Nie przypisano automatycznej karty zakupowej; przed zamówieniem Interex potwierdza rocznik, płytę i złącze oraz właściwy adapter/pilot. Działający zestaw prysznicowy nie wymaga sterowania radiowego.

opcjonalne, dobór Interex po identyfikacji

CXH jest dostarczany — karta 0300-0086 służy tu tylko do wymiany uszkodzonej słuchawki. Regularnie odkamieniaj otwory i czyść wbudowane sitko, bez dodawania regulatorów zamykających otwarty wylot. Wąż, bateria i części wewnętrzne po tabliczce oraz numerze seryjnym; po ingerencji odpowietrz. Nie podstawiaj deszczownicy CXK do otwartego zestawu na podstawie wspólnej nazwy MBX.

0 dodatkowych przy montażu; 1 CXH tylko przy wymianie
