CLAGE MBX 7 Lumino / 1500-15117: fabryczny zestaw podumywalkowy z dedykowaną armaturą sensorową, zasilaczem 230 V/6 V, FVS i CSP3. 400 V 2~/PE między dwiema fazami, 6.5 kW, 16 A; minimum 2.5 mm²; przyłącze stałe; sensor wymaga także zasilania 230 V. Jeden punkt, do 10 bar, dopływ ≤ 70°C, nastawa ciepłej wody 20–42°C. Standardowych elementów zestawu nie kupuj drugi raz; kompletacja i części Interex.
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji przepływowego ogrzewacza wody
MBX 7 Lumino - CLAGE · 1500-15117
Jeden punkt i dedykowana Lumino z przewodem sterującym. Do 10 bar; ≥1100 Ωcm; ciepła nastawa do 42°C. 400 V 2~/PE między dwiema fazami, 6.5 kW, 16 A; minimum 2.5 mm²; przyłącze stałe + zasilanie sensora 230 V/6 V.
W komplecie z urządzeniem
- Ogrzewacz MBX, dedykowana armatura Lumino, jej zasilacz 230 V/6 V, przewody sterowania i przyłączeń, uchwyt/śruby/kołki, uszczelki i sitko zimnej wody. PI wymienia w komplecie FVS 89620, G⅜ nakrętka × G⅜ nakrętka, 50 cm. Nie doliczaj zwykłej baterii AEN, drugiego zasilacza ani FVS do standardowego montażu.
- Informacja dokładnego zestawu wskazuje CSP 3 0010-00421 (<2 l/min) jako dostarczany dla obu Lumino. Nie dobieraj CSP 6 tylko z nazwy „MBX 7”. Wymiana musi zachować zgodność elektroniki armatury i właściwy przepływ.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieFabryczny zestaw Lumino i przyłączenia | Ogrzewacz MBX, dedykowana armatura Lumino, jej zasilacz 230 V/6 V, przewody sterowania i przyłączeń, uchwyt/śruby/kołki, uszczelki i sitko zimnej wody. PI wymienia w komplecie FVS 89620, G⅜ nakrętka × G⅜ nakrętka, 50 cm. Nie doliczaj zwykłej baterii AEN, drugiego zasilacza ani FVS do standardowego montażu. Instrukcja urządzenia: s. 17, 19, 21, 22, 23, 24 | 1 fabryczny zestaw na punkt Dobierz z Interex |
| W komplecieRegulator CSP 3 — także w MBX 7 Lumino | Informacja dokładnego zestawu wskazuje CSP 3 0010-00421 (<2 l/min) jako dostarczany dla obu Lumino. Nie dobieraj CSP 6 tylko z nazwy „MBX 7”. Wymiana musi zachować zgodność elektroniki armatury i właściwy przepływ. Źródło doboru: s. 3, 4 | 1 CSP 3 w dostawie Dobierz z Interex |
| WymaganeMontaż pod umywalką i dopływ | Jeden punkt; urządzenie ciśnieniowe do 10 bar, przyłącza G⅜ skierowane do góry. Armatura jest częścią zestawu i współpracuje z ogrzewaczem przewodem sterowania, bez mieszania zimnej/ciepłej wody jak zwykła bateria. Zapewnij osobny dostępny zawór odcinający i geometrię podłączeń zgodną z rysunkiem Lumino. Mocowanie baterii: otwór Ø35 mm, powierzchnia do 45 mm według PI. Przewody bez naprężeń, minimalny promień DN8 27 mm. Przejścia i ewentualne wydłużenie dobiera Interex; nie doliczaj trójnika Mi automatycznie. Instrukcja urządzenia: s. 18, 19, 20, 21, 22, 23 | 1 punkt, 1 odcięcie; wykorzystaj dostarczone przyłącza Dobierz z Interex |
| WymaganeDwa rodzaje zasilania: ogrzewacz oraz sensor | 400 V 2~/PE między dwiema fazami, 6.5 kW, 16 A; minimum 2.5 mm²; przyłącze stałe. Ogrzewacz podłącz między L1/L2 400 V i PE; nie jest jednofazowym 230 V ani trójfazowym 3~/PE. Stałe przyłącze z rozłączaniem wszystkich biegunów ≥3 mm. Dodatkowo sensor potrzebuje dostępnego 230 V dla dołączonego zasilacza 6 V. Instrukcja dopuszcza przewód zastępujący fabryczny maks. 4 mm². Obwody, długości i zabezpieczenia dobiera Interex według instalacji, nie z samego prądu znamionowego. Instrukcja urządzenia: s. 18, 23, 24 | 1 obwód ogrzewacza + 1 punkt 230 V zasilacza sensora Dobierz z Interex |
| WymaganePołączenie sterowania i pierwsze uruchomienie | Złącze dwupinowe do zasilacza armatury, trzypinowe do sterowania ogrzewacza — właściwa orientacja wtyków zgodnie z rysunkiem. Najpierw przepłucz, napełnij, odpowietrz i sprawdź szczelność bez zasilania, potem podłącz elektrykę. Start 1.5 l/min, stop 1.3 l/min, fabryczne ograniczenie 3.5 l/min. Nastawa ciepłej wody 20–42°C, pozycja zimna bez grzania. Dopływ ≤ 70°C oraz woda ≥1100 Ωcm; ogrzewacz nie schłodzi dopływu powyżej nastawy. Zweryfikuj działanie czujnika, temperaturę i ilość wody. Instrukcja urządzenia: s. 18, 19, 23, 24 | 1 uruchomienie pełnego zestawu Dobierz z Interex |
| Przy tym wariancie instalacjiCiśnienie dopływu i ewentualny zawór zwrotny | Ogrzewacz maks. 10 bar, zalecane ciśnienie robocze 2–4 bar. Jeżeli instalacja przekracza limit, reduktor dobiera Interex na dopływie. Zawór zwrotny nie jest obowiązkową pozycją dostawy; jeżeli wymagany w rzeczywistym układzie, instrukcja dopuszcza jego montaż wyłącznie w przewodzie ciepłej wody za ogrzewaczem. Nie dodawaj grupy bezpieczeństwa zasobnika. Instrukcja urządzenia: s. 18, 20, 21, 22 | reduktor/zawór tylko gdy wymaga tego projekt Dobierz z Interex |
| OpcjonalnieSterowanie radiowe FXS 3 (D,M) albo sam FXE 3 (D,M) | Dokładna PI Lumino wymienia FXS 3 (D,M) 3200-34020: pilot FX3 wraz z adapterem FXE3, albo sam FXE3 (D,M) 3200-34022 do aplikacji/posiadanego pilota. Wybierz jedną drogę, nie oba zestawy. Wspólna nowsza instrukcja adaptera opisuje serię MX/MCX, nie pełne oznaczenie MBX; przed zakupem Interex potwierdza rocznik, złącze elektroniki i dopuszczenie tego konkretnego Lumino. Montaż tylko bez napięcia. FX3 IP20 umieść w suchym miejscu po sprawdzeniu zasięgu. Źródło doboru: s. 4 | 1 zgodne rozszerzenie tylko po potwierdzeniu elektroniki
|
| Serwis / wymianaSitko, armatura Lumino i części zestawu | Sitko oraz perlator są w zestawie; czyść je przy spadku przepływu. Po stronie Lumino zastosuj procedurę czyszczenia i ponownego uruchomienia sensora. Przy wymianie zasilacza SNG 89484 albo FVS 89620 potwierdź tabliczkę/numery przewodów i parametry rzeczywistej armatury. Nie zastępuj Lumino samą zwykłą AEN; wymagane jest jej dedykowane sterowanie. Instrukcja urządzenia: s. 25, 26, 27 | części tylko po diagnostyce, bez drugiego kompletu
|
| Serwis / wymianaRegulator CSP 3 — wymiana, nie drugi wkład | CSP 3 0010-00421 jest dołączony. Zapasowy wkład tylko przy utracie/zużyciu. Jeśli brakuje tulejki baterii, wybierz jeden kompletny wariant a (M24 zewnętrzny) albo i (M22 wewnętrzny), zgodny z rzeczywistym wylotem. Dobór gwintu i przepływu potwierdza Interex. Nie zamawiaj wszystkich wariantów. Źródło doboru: s. 2 | 0 dodatkowych przy montażu; 1 przy wymianie
|
CSP3 dotyczy obu dokładnych zestawów MBX3/7 Lumino według PI 09.2024; nie stosuj tabeli genericznej M6/7 do wymiany na CSP6.
FXS3/FXE3 są nazwane w dokładnej PI Lumino. Wspólna instrukcja komponentu nie wymienia MBX wprost; dobór przed zakupem warunkowany rocznikiem i złączem konkretnego zestawu.
Instrukcja montażu producenta (EN; dokumentacja osprzętu DE/EN) · wersja 03.09.2026 · dobór dla SKU 1500-15117
Dobór i dokumentacja
CLAGE MBX 7 Lumino / 1500-15117: fabryczny zestaw podumywalkowy z dedykowaną armaturą sensorową, zasilaczem 230 V/6 V, FVS i CSP3. 400 V 2~/PE między dwiema fazami, 6.5 kW, 16 A; minimum 2.5 mm²; przyłącze stałe; sensor wymaga także zasilania 230 V. Jeden punkt, do 10 bar, dopływ ≤ 70°C, nastawa ciepłej wody 20–42°C. Standardowych elementów zestawu nie kupuj drugi raz; kompletacja i części Interex.
Oryginalna karta: MBX 7 Lumino - CLAGE — dane i formularz zakupu

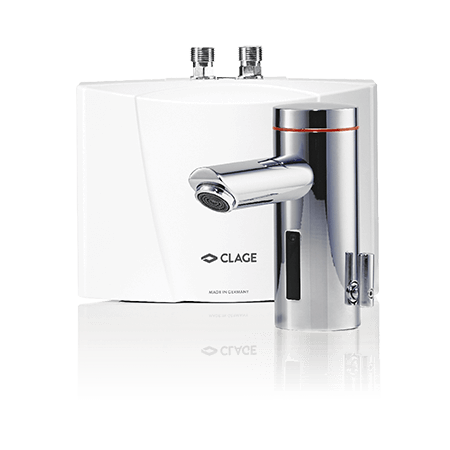

MBX 7 Lumino - CLAGE
Dostępność: Dostępny
Czas wysyłki: 5 dni
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 1500-15117
Kod EAN: 4010436151173
- Opis produktu
MBX 7 Lumino - CLAGE - produkt CLAGE z katalogu Gesamtkatalog 2026.
Mały przepływowy e-podgrzewacz wody do umywalek
Rodzina produktu: Mały e-podgrzewacz wody - zestaw MBX Lumino
- Numer katalogowy: 1500-15117
- EAN: 4010436151173
- Cena w sklepie: 3 995,00 zł netto, orientacyjnie 4 913,85 zł brutto.
Interex Katowice zapewnia dobór techniczny, sprzedaż, kompletację osprzętu oraz wsparcie montażowe i serwisowe.
| Nr artykułu | 1500-15117 |
| Moc znamionowa przy 400 V [kW] | 6,5 |
| Dopuszczalne nadciśnienie robocze [MPa (bar)] | 1 (10) |
| Przyłącza wody (śrubowe) | G ⅜" |
| Wydajność ciepłej wody przy Δt = 25 K 1) [l/min] | 3,7 |
| Przepływ załączający [l/min] | 1,5 |
| Maksymalne natężenie przepływu 2) [l/min] | 3,5 |
| Prąd znamionowy przy 400 V [A] | 16 |
