Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji przepływowego ogrzewacza wody
MCX Blue - CLAGE · 1500-15133
MCX Blue 1500-15133: zestaw MCX 3 i bezciśnieniowej baterii EWT do jednej umywalki. 3,5 kW / 15 A / 230 V 1~/N/PE; fabryczna wtyczka Schuko ze stykiem ochronnym, wymagany przekrój instalacji minimum 1,5 mm² po sprawdzeniu trasy. Przyłącza G3/8, dopływ ≤70°C, rezystywność ≥1100 Ωcm przy 15°C. Start 1,2 l/min; maksymalny przepływ fabryczny 1,9 l/min. Nastawy 35/38/45°C. Nie myl z MCX (E) Blue 1500-151332 do przyłączenia stałego.
W komplecie z urządzeniem
- Podgrzewacz MCX 3, uchwyt ścienny, śruby i kołki odpowiednie do oceny podłoża.
- Bateria bezciśnieniowa EWT 1100-04420 z mocowaniem Easy Fix, trzema wężami G3/8 i sterowanym cięgłem zestawem odpływowym.
- Regulator strumienia CSP3 0010-00421 do tulejki armatury M22/24 — wymagany element w zestawie.
- Wewnętrzne sitko filtra dopływu, uszczelki i przewód z fabryczną wtyczką Schuko.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieBateria EWT — w dostawie zestawu | Zestaw 1500-15133 zawiera właściwą armaturę otwartą EWT z trzema wężami G3/8. Wykorzystaj ją; nie traktuj dodatkowej baterii jako obowiązkowego zakupu. Swobodnego wylotu nie wolno zamykać zaworem za ogrzewaczem. Źródło doboru: s. 1, 2, 3, 4 | 1 dostarczana bateria EWT, bez ponownego zakupu
|
| WymaganeZawór kątowy i trzy połączenia EWT | Dopływ zimnej wody z zaworem odcinającym, wyjście G3/8. Trzy dostarczane węże EWT podłącz według oznaczeń i rysunku: dopływ zimnej wody do armatury oraz dwa połączenia armatura–MCX. Nie stosuj automatycznie trójnika ze schematu zwykłej baterii ciśnieniowej. Przepłucz wodę przed podłączeniem, nie skręcaj węży ani nie obciążaj króćców; sposób prowadzenia i dokręcania według EWT, moment maks. 3 Nm. Źródło doboru: s. 1, 2, 3, 4 | 1 zawór dopływu; 3 węże są w zestawie; przejścia tylko po pomiarze Dobierz z Interex |
| WymaganeOtwór w umywalce, mocowanie i odpływ | EWT: otwór Ø35 mm (+2/−1 mm), grubość podłoża maks. 30 mm, wolna przestrzeń pod nim min. 350 mm. Mocowanie Easy Fix i odpływ z cięgłem są w dostawie. Odpływ G1 1/4 podłącz do odpowiedniego syfonu; dobierz go do umywalki i odpływu ściennego. Rysunek EWT przewiduje zakres 30–50 mm w zespole odpływowym. Syfon/przejście nie mają tu potwierdzonej karty — dobór Interex. Źródło doboru: s. 2, 3 | Dostarczane mocowanie i odpływ; 1 właściwy syfon, jeśli potrzebny Dobierz z Interex |
| WymaganeRegulator CSP3 — element dostawy | Zainstaluj dostarczany CSP3 w tulejce wylotu EWT; dla zestawu jest to potwierdzony regulator około 2 l/min. Nie zastępuj go zwykłym perlatorem o dużym przepływie ani regulatorem CSS od zasobników. Przy wymianie dobierz gwint M22/24 do rzeczywistej tulejki. Źródło doboru: s. 3, 4 | 1 dostarczany CSP3; dodatkowy zakup tylko przy wymianie
|
| WymaganeGniazdo ochronne i obwód 230 V | Wariant 1500-15133 ma wtyczkę Schuko: wymagane dostępne, prawidłowe gniazdo z PE i obwód zdolny przenieść 15 A. Minimum producenta 1,5 mm²; ostateczny przekrój i zabezpieczenie zależą od długości i prowadzenia przewodu oraz wymagań miejsca. Nie dokupuj zasilacza baterii, która jest mechaniczna. Zasilanie włącz po napełnieniu i odpowietrzeniu. Instrukcja urządzenia: s. 34, 37 | 1 odpowiednie gniazdo i obwód 230 V, według instalacji Dobierz z Interex |
| WymaganeMocowanie MCX i dostęp serwisowy | Podgrzewacz pionowo pod umywalką, przyłączami wody do góry. Uchwyt musi być zablokowany. Śruby i kołki z zestawu wykorzystaj, jeśli pasują do podłoża; inne kotwy po ocenie ściany. Pomieszczenie bez mrozu, dostęp do panelu i filtra, krótkie przewody bez naprężeń. Instrukcja urządzenia: s. 35, 36 | Dostarczany komplet; inne kotwy tylko według podłoża Dobierz z Interex |
| WymaganeParametry wody i uruchomienie | Rezystywność ≥1100 Ωcm przy 15°C, dopływ maks. 70°C (niższy limit MCX rozstrzyga mimo granicy 80°C samej EWT). Korpus MCX dopuszcza 10 bar; optymalnie 2–4 bar według instrukcji. Zestaw EWT działa w schemacie otwartym. Nie dodawaj zaworu zwrotnego ani odcinającego do gorącego wylotu układu otwartego. Przepłucz i odpowietrz całkowicie bez prądu, sprawdź szczelność i nastawę 35/38/45°C. Instrukcja urządzenia: s. 34, 35, 37 | Kontrola parametrów; reduktor jedynie po ocenie instalacji Dobierz z Interex |
| OpcjonalnieRadio lub aplikacja — adapter M,D | Aktualna wersja Blue może korzystać z FXS3(M,D), FXSNext(M,D) albo samodzielnego FXE3(M,D) i zgodnego pilota/aplikacji. Adapter C nie pasuje do MCX. Roczniki Bluetooth od 2022; starszy FX tylko po identyfikacji egzemplarza 2017–2021. Wybierz jeden wariant, zestaw ma już adapter. Źródło doboru: s. 4 | 1 wybrany wariant sterowania lub brak zakupu
|
| Serwis / wymianaSitko, bateria i regulator | Czyść sitko dopływu oraz regulator CSP3 po spadku przepływu; elementy są w zestawie. EWT wymieniaj tylko gdy konieczne, po identyfikacji części. Uszkodzony przewód zastąp oryginalnym do wersji urządzenia. Przegląd instalacji elektrycznej i hydraulicznej co trzy lata według instrukcji. Instrukcja urządzenia: s. 38, 39 | Tylko według diagnostyki; bez domyślnego dodatkowego filtra
|
EWT i CSP3 należą do zestawu: nie dokupuj drugiej baterii ani drugiego regulatora do nowej instalacji.
Układ zestawu jest otwarty z trzema wężami. Zawór kątowy zasila baterię EWT; połączenia do podgrzewacza wykonaj dokładnie według schematu EWT/MCX Blue.
Bateria EWT jest mechaniczna i nie wymaga zasilacza ani baterii do czujnika.
Nie przenoś schematu MBX Lumino, baterii z pierścieniem LED, do MCX Blue.
Odłączanie, ochrona i przekrój przewodu wymagają oceny istniejącej instalacji Interex. Nie skracaj przewodu ani nie zmieniaj wtyczki bez oceny wersji.
Instrukcja montażu producenta (PL (MCX/Blue) + instrukcja rysunkowa DE/EN EWT) · wersja 26.03.2026 · dobór dla SKU 1500-15133
Dobór i dokumentacja
MCX Blue 1500-15133: zestaw MCX 3 i bezciśnieniowej baterii EWT do jednej umywalki. 3,5 kW / 15 A / 230 V 1~/N/PE; fabryczna wtyczka Schuko ze stykiem ochronnym, wymagany przekrój instalacji minimum 1,5 mm² po sprawdzeniu trasy. Przyłącza G3/8, dopływ ≤70°C, rezystywność ≥1100 Ωcm przy 15°C. Start 1,2 l/min; maksymalny przepływ fabryczny 1,9 l/min. Nastawy 35/38/45°C. Nie myl z MCX (E) Blue 1500-151332 do przyłączenia stałego.
Oryginalna karta: MCX Blue - CLAGE — dane i formularz zakupu

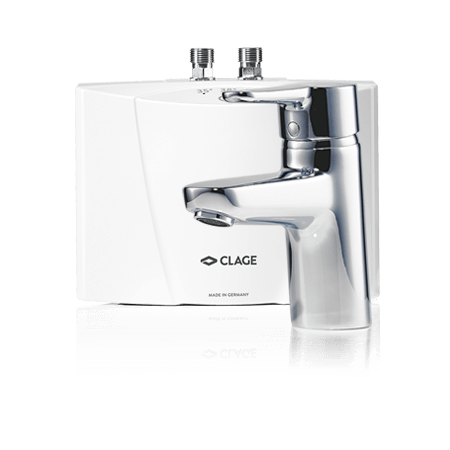

MCX Blue - CLAGE
Dostępność: Dostępny
Czas wysyłki: 5 dni
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 1500-15133
Kod EAN: 4010436151333
- Opis produktu
MCX Blue - CLAGE - produkt CLAGE z katalogu Gesamtkatalog 2026.
Mały przepływowy e-podgrzewacz wody do umywalek
Rodzina produktu: Mały e-podgrzewacz wody - zestaw MCX Blue
- Numer katalogowy: 1500-15133
- EAN: 4010436151333
- Cena w sklepie: 2 095,00 zł netto, orientacyjnie 2 576,85 zł brutto.
Interex Katowice zapewnia dobór techniczny, sprzedaż, kompletację osprzętu oraz wsparcie montażowe i serwisowe.
| Nr artykułu | 1500-15133 |
| Moc znamionowa przy 230 V [kW] | 3,5 |
| Dopuszczalne nadciśnienie robocze [MPa (bar)] | 1 (10) |
| Przyłącza wody (śrubowe) | G ⅜" |
| Wydajność ciepłej wody przy Δt = 25 K 1) [l/min] | 2,0 |
| Przepływ załączający [l/min] | 1,2 |
| Maksymalne natężenie przepływu 2) [l/min] | 1,9 |
| Prąd znamionowy przy 230 V [A] | 15 |
| Wymagany przekrój poprzeczny kabla [mm²] | 1,5 |
| Maksymalna temperatura wlotowa [ °C ] | 70 |
