Raychem / Chemelex

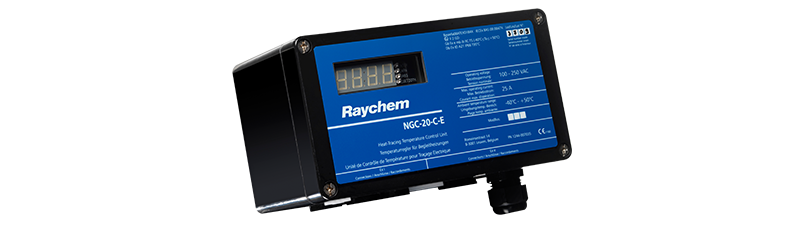

NGC-20-C-E
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Produkt i osprzęt
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja układu sterowania NGC-20
NGC-20-C-E · 1244-007035
Dokładne wykonanie, sondy, wejścia i dopuszczenia muszą odpowiadać dostawie i projektowi. Alternatyw nie sumuj; zakres sterownika nie rozszerza zakresu sondy.
Instrukcja potwierdza konkretny sterownik, lecz nie zawiera pełnej liczby fabrycznych dławików, zaślepek i drobnych części dostawy. Przed zamówieniem dodatkowych wejść Interex potwierdza komplet konkretnej sztuki; części obecnych w dostawie nie dubluj.
Interex Katowice — dobór, montaż i serwis · tel. 602551555Do uruchomienia potrzebny jest zgodny interfejs i właściwe oprogramowanie NGC-20. Oryginalnej instrukcji Hardware Manager DOC817 oraz pełnej własnej instrukcji oferowanego starszego programatora CMA3 nie uzyskano. Aktualna strona Elexant Connect nadal oznacza wsparcie NGC-20 jako planowane. Interex potwierdza działającą wersję i procedurę uruchomienia; nie przypisuj aplikacji Elexant ani nowszego tabletu na podstawie nazwy.
Interex Katowice — dobór, montaż i serwis · tel. 602551555Oryginalna BA jest wydaniem2204; aktualnego pełnego pierwotnego PDF DS EU1440 nie uzyskano. Nie zastępowano instrukcji regulatora schematem konkretnej szafy.
Interex Katowice — dobór, montaż i serwis · tel. 602551555BA INSTALL151 podaje pomiar −80…+260 °C i maks. +260 °C, a DS EU1451 podaje pomiar −50…+260 °C oraz ekspozycję końcówki do +400 °C. Bez potwierdzenia konkretnej dostawy przyjmij wspólny zakres pomiaru −50…+260 °C i ekspozycję do +260 °C. Limit dławika M16 −40…+75 °C jest odrębny.
Interex Katowice — dobór, montaż i serwis · tel. 602551555BA INSTALL075 podaje pomiar −100…+585 °C, a DS EU1452 podaje pomiar −100…+500 °C i ekspozycję do +585 °C. Do doboru bez dodatkowego potwierdzenia przyjmij pomiar −100…+500 °C; ekspozycja końcówki nie rozszerza zakresu pomiaru. Dławik M16 ma własną granicę −50…+60 °C.
Interex Katowice — dobór, montaż i serwis · tel. 602551555Własna BA sondy przewiduje różne pozycje według liczby kabli i wrażliwości medium. Dla układu NGC-20 instrukcja sterownika wymaga położenia sondy na górze rury, a dla ogranicznika także odpowiedniego układu powierzchniowego albo zaprojektowanego hot-spot. Interex rozstrzyga dokładny układ według obu instrukcji i projektu; nie zamieniaj tych położeń dowolnie.
Interex Katowice — dobór, montaż i serwis · tel. 602551555Rysunki tabliczek w BA mają niespójne nazwy/numery na niektórych ilustracjach. Identyfikację urządzenia oparto na jawnej tabeli zamówieniowej s.8: C-E1244-007035, CL-E1244-007036. Sprawdź tabliczkę rzeczywistej sztuki.
Interex Katowice — dobór, montaż i serwis · tel. 602551555W komplecie właściwego wykonania
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieSterownik i funkcje fabryczne | NGC-20-C-E jest pojedynczym sterownikiem obwodu grzejnego. Ma dwa wejścia regulacyjnych Pt100, wyświetlacz oraz fabryczny przekaźnik alarmowy, pomiar prądu/napięcia/upływu, RS-485 i Bluetooth. To wykonanie nie zawiera niezależnego ogranicznika SIL 2; zakres regulacji ani alarm nie zastępują wymaganej funkcji bezpieczeństwa. Instrukcja właściwego urządzenia: s. 6, 7, 8, 10, 15, 16, 19 | 1 wybrane wykonanie sterownika Dobierz z Interex |
| Potwierdź z InterexSprawdzenie rzeczywistego kompletu | Instrukcja potwierdza konkretny sterownik, lecz nie zawiera pełnej liczby fabrycznych dławików, zaślepek i drobnych części dostawy. Przed zamówieniem dodatkowych wejść Interex potwierdza komplet konkretnej sztuki; części obecnych w dostawie nie dubluj. Sondy, wspornik i programator są wymienione w instrukcji jako akcesoria; nie zakładaj ich obecności w samym sterowniku. Instrukcja właściwego urządzenia: s. 7, 8, 9, 11 | Potwierdzenie wyposażenia dostawy przed kompletacją Dobierz z Interex |
| WymaganeSonda regulacji MONI-PT100-260/2 | Jedna sonda Pt100, 3 przewody, DIN IEC 751 Class B, 2 m, z właściwym M16. Ten typ i numer producenta są jawnie wskazane w instrukcji NGC-20. Dobierz go tylko, gdy temperatura rzeczywistego miejsca mieści się w granicach sondy, dławika i całego układu. BA INSTALL151 podaje pomiar −80…+260 °C i maks. +260 °C, a DS EU1451 podaje pomiar −50…+260 °C oraz ekspozycję końcówki do +400 °C. Bez potwierdzenia konkretnej dostawy przyjmij wspólny zakres pomiaru −50…+260 °C i ekspozycję do +260 °C. Limit dławika M16 −40…+75 °C jest odrębny. Dławika dostarczanego z sondą nie zamawiaj ponownie. Instrukcja właściwego urządzenia: s. 8, 9, 11, 12, 14 | 1 dobrana sonda regulacji; tylko jeżeli nie jest już dostarczona w potwierdzonym zestawie
|
| Przy tym wariancie instalacjiInna sonda regulacji lub wyższa temperatura | NGC-20 wymaga Pt100 trójprzewodowego Class B; pełny zakres −200…+700 °C sterownika nie jest dopuszczeniem każdej sondy do takiej temperatury. Sonda MONI-PT100-EXE-SENSOR jest oddzielnym zespołem MI z M16 i ma własne warunki Ex, pomiaru, momentu oraz instalacji. BA INSTALL075 podaje pomiar −100…+585 °C, a DS EU1452 podaje pomiar −100…+500 °C i ekspozycję do +585 °C. Do doboru bez dodatkowego potwierdzenia przyjmij pomiar −100…+500 °C; ekspozycja końcówki nie rozszerza zakresu pomiaru. Dławik M16 ma własną granicę −50…+60 °C. Jej zastosowanie w konkretnym wejściu NGC, dopuszczenie strefowe, izolację 500 V do ziemi i sposób uziemienia potwierdza Interex. Nie zamieniaj jej ze skrzynkową MONI-PT100-EXE. Instrukcja właściwego urządzenia: s. 7, 8, 11, 14 | 1 właściwa alternatywna sonda regulacji według projektu; nie sumuj z pierwszą
|
| OpcjonalnieDruga sonda regulacji RTD2 | Drugie lokalne wejście jest dostępne dla pomiaru potrzebnego algorytmowi albo monitorowaniu. Nie jest obowiązkowym wyposażeniem każdego obwodu i nie zastępuje oddzielnego wejścia ogranicznika. Zakres i montaż wybierz tak samo dokładnie jak dla pierwszej sondy. Instrukcja właściwego urządzenia: s. 8, 10, 11, 14 | 0 albo 1 dodatkowa sonda RTD2 według projektu
|
| WymaganeMocowanie sondy i ochrona przewodu | Dla NGC-20 czujnik regulacji zamocuj na górze rury odpowiednią taśmą szklaną w dwóch miejscach, zabezpiecz przewód przed wyrwaniem i uszkodzeniem, uszczelnij wyjście przez płaszcz izolacji. Nie zaciskaj czujnika metalowymi obejmami. GT-66: 20 m ×12 mm, rura inna niż nierdzewna i montaż od +5 °C. GS-54: 16,5 m ×12 mm, dla nierdzewnej albo niższej temperatury. Wybierz jedną właściwą taśmę; dopuszczalną temperaturę konkretnej dostawy potwierdź. Instrukcja właściwego urządzenia: s. 12, 13 | 2 miejsca mocowania każdej sondy plus mocowanie przewodu; długość według trasy
|
| WymaganeGranice montażu czujnika | Instrukcja NGC-20 zabrania montażu czujnika przy temperaturze otoczenia poniżej −20 °C i zginania ostatnich 50 mm. Własna instrukcja sondy może wymagać bardziej rygorystycznych granic: dla EXE-SENSOR pozostaw proste ostatnie 70 mm. Dla MONI-PT100-260/2 DS wymaga promienia kabla min.20 mm, choć instrukcja NGC wspomina 5 mm przewodu przedłużenia; nie przenoś mniejszego promienia na fabryczny przewód sondy. Instrukcja właściwego urządzenia: s. 12 | Sprawdzenie każdej sondy, jej przewodu i warunków montażu Dobierz z Interex |
| Przy tym wariancie instalacjiPrzedłużenie Pt100 | NGC-20 dopuszcza do 20 Ω oporu przewodu na żyłę. Przedłużenie trójżyłowe ekranowane/oplatane: do 150 m przy min. 3×1,5 mm², zgodnie z instrukcją i obliczeniem całego połączenia. Ekran przewodu przedłużającego uziemij tylko przy sterowniku. Punkt przy zaciskach RTD służy wyłącznie ekranom RTD; nie zastępuje PE obwodu grzejnego. Instrukcja właściwego urządzenia: s. 7, 8, 11, 14 | Tylko potrzebna długość i właściwe połączenie; dobór Interex Dobierz z Interex |
| Przy tym wariancie instalacjiWspornik SB-125 przy montażu na rurze | Instrukcja NGC-20 wskazuje SB-125. Aktualny katalog potwierdza jego numer producenta, wymiary płyty 220×232 mm, odstęp100 mm i dwie obejmy. Komplet mocowania urządzenia do wspornika jest opisany jako wyposażenie wspornika; nie dubluj śrub. Limit wspornika dla rury do230 °C nie rozszerza dopuszczalnej temperatury obudowy NGC. Alternatywnie zamocuj przez 4 fabryczne otwory na stabilnej konstrukcji. Instrukcja właściwego urządzenia: s. 9, 11 | 1 SB-125 tylko przy wybranym montażu na rurze
|
| Przy tym wariancie instalacjiDwie obejmy wspornika | SB-125 na rurze wymaga 2 obejm, zamawianych oddzielnie. PSE wybierz według rzeczywistej średnicy zewnętrznej: 20–47,40–90,60–288 albo60–540 mm. Nie dobieraj wyłącznie po DN. Służą wspornikowi, nie zaciskaniu sondy i przewodu grzejnego. Instrukcja właściwego urządzenia: s. 11 | 2 właściwe obejmy na SB-125; nie kupuj przy montażu na ścianie
|
| WymaganeZasilanie i obciążenie według klasy T | Zasilanie sterownika100…254 V AC ±10 %, 50/60 Hz, pobór własny do 20 VA. T5:25 A przy otoczeniu do+50 °C, 20 A do+54 °C albo16 A do+56 °C. T4:25 A do+56 °C; dolna granica−40 °C. Prądy dotyczą obciążenia rezystancyjnego i określonego dopuszczenia. Zakres pomiaru prądu do 30 A nie dopuszcza obciążenia30 A. Projekt uwzględnia prąd rozruchowy rzeczywistego kabla, długość, napięcie i tabliczkę; nie dobieraj automatycznie C25. Instrukcja właściwego urządzenia: s. 6, 7, 8 | 1 obliczony obwód zasilania i zabezpieczeń; dobór Interex Dobierz z Interex |
| WymaganeOchrona, rozłączanie i PE | Ochronę nadprądową, różnicowoprądową i rozłączanie dobierz według pełnej instrukcji dokładnego przewodu grzejnego, projektu i wymaganej normy. Wewnętrzny monitoring upływu nie jest uniwersalnym zastępstwem wymaganego RCD. Połączenie PE obwodu pozostaje oddzielne od ekranów RTD. Nie przenoś progu RCD ani dopuszczalnej długości z ETS-05, ogrzewania podłogi lub innej linii kabla. Instrukcja właściwego urządzenia: s. 7, 8, 10, 14, 16 | Właściwe zabezpieczenia każdego obwodu i połączenia ochronne; dobór Interex Dobierz z Interex |
| WymaganeZaciski, obudowa i dławiki | Zaciski mocy L/N/PE0,2…6 mm², alarm0,2…2,5 mm², RTD/RS-4850,2…1,5 mm². Nie podłączaj więcej niż jednej żyły z jednej strony zacisku; izolacja ma dochodzić do1 mm od metalowej części wejścia. Dobierz certyfikowane dławiki i zaślepki utrzymujące IP66, odpowiednie do kabla i temperatury. Nie dokupuj części fabrycznych przed sprawdzeniem dostawy; nie dobieraj gwintu wyłącznie po podobnym zdjęciu. Instrukcja właściwego urządzenia: s. 7, 9, 10, 14 | Rzeczywiście potrzebne wejścia, zaślepki i połączenia; dobór Interex Dobierz z Interex |
| Przy tym wariancie instalacjiPrzyłączenie kabla grzejnego | Zestaw przyłączeniowy i zakończenie dobierz z własnych instrukcji dokładnego kabla, konkretnego zestawu i warunków wejścia NGC. Ten sterownik nie jest uniwersalnym kompletem złączy do każdej linii. Samego gwintu nie traktuj jako dowodu zgodności C25, przyłączy do PI/XPI/MI albo kabli dachowych/podłogowych. Przy zasilaniu przez osobną puszkę wymagana jest jej własna dokumentacja i schemat. Instrukcja właściwego urządzenia: s. 7, 10, 14 | 1 właściwe przyłączenie i zakończenie na obwód według projektu; dobór Interex Dobierz z Interex |
| Przy tym wariancie instalacjiRS-485 i zakończenie magistrali | Sieć Modbus RTU/ASCII w układzie daisy-chain: do 247 sterowników na port zgodnego interfejsu, ekranowana skrętka min. 0,5 mm² i maks. 1200 m według instrukcji. Gdy NGC jest ostatnim urządzeniem, mostek zacisków − orazT załącza wewnętrzny rezystor końcowy. Nie dokupuj drugiego terminatora do tego samego zakończenia. Adresy, ekranowanie, topologię i interfejs potwierdza projekt sieci. Instrukcja właściwego urządzenia: s. 8, 10, 14, 15 | Przewód i konfiguracja tylko dla zaprojektowanej sieci; mostek w ostatnim NGC Dobierz z Interex |
| WymaganeKonfiguracja i uruchomienie | Do uruchomienia potrzebny jest zgodny interfejs i właściwe oprogramowanie NGC-20. Oryginalnej instrukcji Hardware Manager DOC817 oraz pełnej własnej instrukcji oferowanego starszego programatora CMA3 nie uzyskano. Aktualna strona Elexant Connect nadal oznacza wsparcie NGC-20 jako planowane. Interex potwierdza działającą wersję i procedurę uruchomienia; nie przypisuj aplikacji Elexant ani nowszego tabletu na podstawie nazwy. Przekaźnik alarmowy jest programowany; obciążenie jego styków maks.254 V AC i3 A. Sposób sygnalizacji i reakcje awaryjne dopasuj do obwodu. Instrukcja właściwego urządzenia: s. 7, 8, 15, 17 | 1 potwierdzona procedura konfiguracji danego obwodu; dobór/uruchomienie Interex Dobierz z Interex |
| Potwierdź z InterexWarunki Ex i temperatura obudowy | NGC-20 jest przeznaczony do stref 1/2 gaz i 21/22 pył według własnego dopuszczenia; obudowa nie jest do stref 0/20. Czujnik w strefie0/20 wymaga właściwego kompletnego rozwiązania pomiarowego. Zachowaj temperaturę obudowy i odpowiednią klasęT niezależnie od temperatury rury. Zewnętrzne RTD muszą wytrzymać próbę500 V do ziemi, wejścia są iskrobezpieczne. Warunki konkretnej sondy i obwodu wymagają osobnego potwierdzenia. Instrukcja właściwego urządzenia: s. 6, 7, 11 | Ocena całej instalacji i tabliczek przed montażem Dobierz z Interex |
| Serwis / wymianaPrzegląd i dokumentacja obwodu | Sprawdź uszczelnienie, mocowanie, PE, dławiki, stan sond/przewodów, nastawy i działanie alarmów zgodnie z harmonogramem instalacji Ex. Pomiary kabla grzejnego wykonaj według jego właściwej instrukcji, z poprawnym odłączeniem elektroniki. Zachowaj projekt, dane obwodu i protokoły; samego schematu regulatora nie traktuj jako schematu konkretnej szafy. Instrukcja właściwego urządzenia: s. 6, 7, 15, 18, 20 | Kontrola każdego obwodu i harmonogram serwisu Interex Dobierz z Interex |
| Przy tym wariancie instalacjiOgranicznik wymagany przez projekt | NGC-20-C-E nie ma funkcji niezależnego ogranicznika. Gdy instrukcja kabla i projekt Ex wymagają ogranicznika bezpieczeństwa, dobierz osobny zatwierdzony układ z własną sondą lub właściwe wykonanie CL. Nie dodawaj niepotwierdzonego sterownika po podobnej nazwie i nie traktuj zwykłego alarmu jako SIL 2. Instrukcja właściwego urządzenia: s. 6, 8, 15, 16, 17, 19 | Wyłącznie wymagany układ z osobnym projektem i instrukcją; dobór Interex Dobierz z Interex |
Instrukcja potwierdza konkretny sterownik, lecz nie zawiera pełnej liczby fabrycznych dławików, zaślepek i drobnych części dostawy. Przed zamówieniem dodatkowych wejść Interex potwierdza komplet konkretnej sztuki; części obecnych w dostawie nie dubluj.
Do uruchomienia potrzebny jest zgodny interfejs i właściwe oprogramowanie NGC-20. Oryginalnej instrukcji Hardware Manager DOC817 oraz pełnej własnej instrukcji oferowanego starszego programatora CMA3 nie uzyskano. Aktualna strona Elexant Connect nadal oznacza wsparcie NGC-20 jako planowane. Interex potwierdza działającą wersję i procedurę uruchomienia; nie przypisuj aplikacji Elexant ani nowszego tabletu na podstawie nazwy.
Oryginalna BA jest wydaniem2204; aktualnego pełnego pierwotnego PDF DS EU1440 nie uzyskano. Nie zastępowano instrukcji regulatora schematem konkretnej szafy.
BA INSTALL151 podaje pomiar −80…+260 °C i maks. +260 °C, a DS EU1451 podaje pomiar −50…+260 °C oraz ekspozycję końcówki do +400 °C. Bez potwierdzenia konkretnej dostawy przyjmij wspólny zakres pomiaru −50…+260 °C i ekspozycję do +260 °C. Limit dławika M16 −40…+75 °C jest odrębny.
BA INSTALL075 podaje pomiar −100…+585 °C, a DS EU1452 podaje pomiar −100…+500 °C i ekspozycję do +585 °C. Do doboru bez dodatkowego potwierdzenia przyjmij pomiar −100…+500 °C; ekspozycja końcówki nie rozszerza zakresu pomiaru. Dławik M16 ma własną granicę −50…+60 °C.
Własna BA sondy przewiduje różne pozycje według liczby kabli i wrażliwości medium. Dla układu NGC-20 instrukcja sterownika wymaga położenia sondy na górze rury, a dla ogranicznika także odpowiedniego układu powierzchniowego albo zaprojektowanego hot-spot. Interex rozstrzyga dokładny układ według obu instrukcji i projektu; nie zamieniaj tych położeń dowolnie.
Rysunki tabliczek w BA mają niespójne nazwy/numery na niektórych ilustracjach. Identyfikację urządzenia oparto na jawnej tabeli zamówieniowej s.8: C-E1244-007035, CL-E1244-007036. Sprawdź tabliczkę rzeczywistej sztuki.
Instrukcja montażu producenta (Pełna własna część EN oraz wspólne rysunki; inne tłumaczenia niezadeklarowane) · wersja RAYCHEM-OM-INSTALL130-NGC20CLE-ML-2204 · dobór dla SKU 1244-007035
