NGC30-CRM-E
Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.
Produkt i osprzęt
Każda pozycja ma własną ilość. Ceny brutto.
Kompletacja układu sterowania NGC30 / MONI
NGC30-CRM-E · 10720-008
Kompletacja wynika z dokładnego wykonania i projektu. Sprawdź skład dostawy, zasilanie, wersję oprogramowania i dopuszczenie całego układu. Alternatyw nie sumuj.
Instrukcja modułów ilustruje zestaw CRM/CRMS z CTM, rackiem i opcjonalnym CVM, lecz tabela zamówieniowa rozróżnia osobne numery elementów. Przed zakupem potwierdź, czy konkretna dostawa jest pojedynczą częścią, czy kompletem. Nie dodawaj racka, CTM ani złączy drugi raz tylko dlatego, że występują na schemacie zestawu.
Interex Katowice — dobór, montaż i serwis · tel. 602551555Rzeczywistą wersję sterowania, schemat szafy i nastawy potwierdź przed zakupem i uruchomieniem.
Interex Katowice — dobór, montaż i serwis · tel. 602551555Pełne źródło właściwy europejskich PCN jest oryginalnym dokumentem ZH, wydanie 2007; nowszej własnej BA EN/PL tych numerów nie potwierdzono. Parametrów obecnego 001–005 nie przeniesiono na 008–012.
Interex Katowice — dobór, montaż i serwis · tel. 602551555W komplecie właściwego wykonania
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexSprawdzenie dostawy i generacji | Instrukcja modułów ilustruje zestaw CRM/CRMS z CTM, rackiem i opcjonalnym CVM, lecz tabela zamówieniowa rozróżnia osobne numery elementów. Przed zakupem potwierdź, czy konkretna dostawa jest pojedynczą częścią, czy kompletem. Nie dodawaj racka, CTM ani złączy drugi raz tylko dlatego, że występują na schemacie zestawu. Właściwe numery europejskie 10720-008…012 potwierdza instrukcja INSTALL114-ZH-2007. Nie zastępuj ich automatycznie nowszymi 001…005 ani parametrami ich dopuszczenia. Instrukcja właściwego urządzenia: s. 18, 19, 20 | Potwierdzenie rzeczywistego kompletu przed zamówieniem Dobierz z Interex |

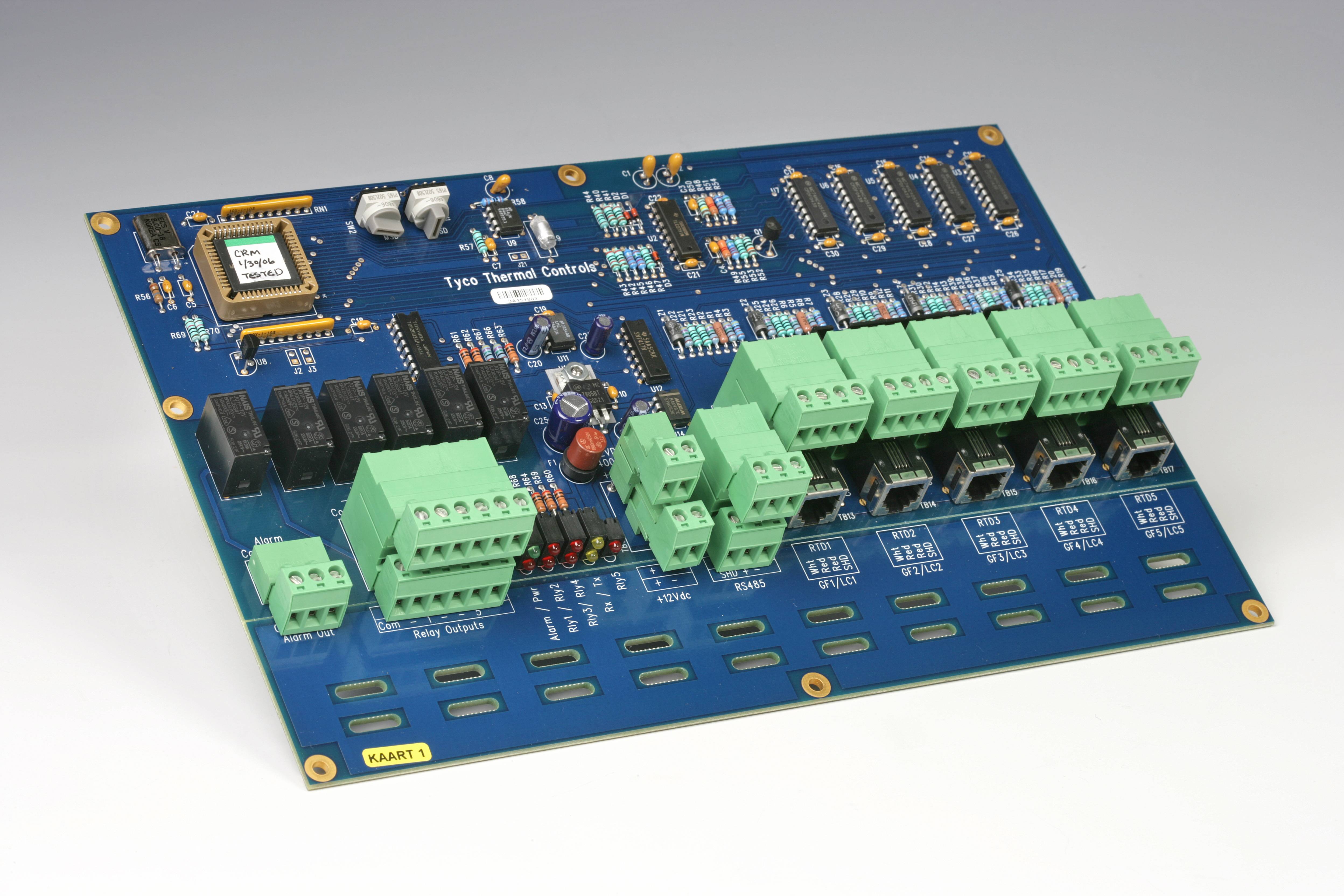

| W komplecieWłaściwy element NGC30 | Ta karta dotyczy NGC30-CRM-E. CRM służy napędowi zewnętrznego EMR, CRMS napędowi zewnętrznego SSR. Pozostałe elementy zestawu potwierdź według rzeczywistej dostawy. Instrukcja właściwego urządzenia: s. 18 | 1 wybrany element; kompletny BOM wymaga potwierdzenia Dobierz z Interex |
| WymaganeWłaściwe 12 V DC | NGC30-CRM/CRMS wymagają 12 V DC ±10%, pobór <5 W na kartę. Źródło europejskie opisuje własną generację i konfigurację. Nie podłączaj kart do 24 V DC przeznaczonych dla NGC40 lub RMC. Instrukcja właściwego urządzenia: s. 13, 14, 19, 20 | Zasilanie obliczone dla liczby kart i projektu; dobór Interex Dobierz z Interex |
| Potwierdź z InterexZasilacz MONI-PS12 | Dokumentacja NGC30 wskazuje MONI-PS12, 1244-001505. Dobierz tylko dla właściwego budżetu zasilania i rzeczywistego dopuszczenia szafy. Pełnej własnej BA tego zasilacza nie uzyskano; Interex potwierdza instrukcję i dostawę przed zakupem. Nie jest zamiennikiem MONI-RMC-PS24. Przypisanie zakupowe pozostaje wstrzymane do uzyskania własnej instrukcji i potwierdzenia modelu, zabezpieczeń oraz dopuszczalnego obciążenia. Instrukcja właściwego urządzenia: s. 18 | Dobór Interex po potwierdzeniu własnej instrukcji; zakup wstrzymany Dobierz z Interex |
| WymaganeMontaż szafy i ochrona | Zaprojektuj obudowę, PE, zewnętrzne zabezpieczenie nadprądowe i dostępny oznakowany środek rozłączający wszystkie nieuziemione tory. Odłącz wszystkie źródła przed pracą. Moduł z dopuszczeniem Ex nie nadaje go całej szafie; dla Zone 2 wymagania certyfikatu obejmują odpowiednią obudowę, dostęp narzędziem i ograniczenie przepięć. Instrukcja właściwego urządzenia: s. 19, 20 | 1 zaprojektowany układ szafy i ochrony; dobór Interex Dobierz z Interex |
| WymaganeAdresy, komunikacja i uruchomienie | RS-485 prowadzisz zgodnie z właściwym schematem, zakończenia na dwóch końcach, odrębne od PE. INSTALL114 opisuje starszy firmware CRM 1.0x i UIT 1.1x oraz adresy RMM2 32–47. Nie przenoś adresów MoniTrace 200N na NGC30 bez właściwej mapy. Po rozbudowie wykonaj aktualizację sieci, przypisanie wejść i próby. Instrukcja właściwego urządzenia: s. 13, 14, 20 | Konfiguracja konkretnej szafy; Interex Dobierz z Interex |
| Przy tym wariancie instalacjiRack na karty | Rack mieści 1–4 karty CRM/CRMS. Jeden rack może obsłużyć do 20 obwodów, o ile inne funkcje i konfiguracja nie zajmują wejść. Dodaj go tylko, gdy nie jest już w rzeczywistym zestawie; nie kupuj osobnego racka na każdą kartę automatycznie. Zakup dopiero po potwierdzeniu zgodności z rzeczywistą generacją NGC30 EU oraz składu dostawy; zamów tylko brakujący element. Instrukcja właściwego urządzenia: s. 15 | 1 rack na 1–4 karty, tylko jeśli brak w dostawie
|
| Przy tym wariancie instalacjiPomiar prądu i upływu CTM | CTM ma pięć torów pomiarowych. Potrzebny jest do projektowanych pomiarów; potwierdź komplet dostawy. Przewód łączący z kartą jest właściwym czterożyłowym RJ11 według schematu, nie przewodem CAN ani dowolnym telefonicznym. Zakup dopiero po potwierdzeniu zgodności z rzeczywistą generacją NGC30 EU oraz składu dostawy; zamów tylko brakujący element. Instrukcja właściwego urządzenia: s. 16, 19 | Liczba CTM i połączeń według schematu; tylko brakujące części
|
| WymaganeZewnętrzny stopień wykonawczy | CRM steruje zewnętrznym EMR; nie przełącza samodzielnie prądu kabla. Własna europejska instrukcja tej generacji podaje 3 A / 277 V AC; potwierdź tabliczkę i rzeczywiste dopuszczenie, zanim dobierzesz cewkę. Stopień mocy dobierz do kabla, prądu rozruchowego, napięcia i schematu. Instrukcja właściwego urządzenia: s. 13, 14, 19, 20 | Właściwy stopień na każdy sterowany obwód; dobór Interex Dobierz z Interex |
| Przy tym wariancie instalacjiSondy lokalne i pomiary zdalne | Do pięciu lokalnych Pt100 trójprzewodowych, α=0,00385; maks. 20 Ω na żyłę. Liczba sond wynika z metody regulacji: nie zawsze pięć i nie zawsze lokalna sonda przy samym monitorowaniu prądu. Dobierz dokładną sondę, jej puszkę, temperaturę i dopuszczenie; aktualnej pełnej własnej BA starszych skrzynkowych NH/EXE nie uzyskano. Instrukcja właściwego urządzenia: s. 13, 14, 19 | 0–5 lokalnych sond na kartę według projektu, dodatkowe zdalne według konfiguracji Dobierz z Interex |
| Przy tym wariancie instalacjiZdalne wejścia RMM2 | MONI-RMM2-E i EX-E służą zdalnym pomiarom Pt100. To odrębne urządzenia z własnym zasilaniem 115/230 V AC oraz instrukcją; nie zasilaj ich z 12 V karty. Wykonanie obudowy, mapę adresów i zgodność rzeczywistej wersji potwierdza projekt. Zakup dopiero po potwierdzeniu zgodności z rzeczywistą generacją NGC30 EU oraz składu dostawy; zamów tylko brakujący element. Instrukcja właściwego urządzenia: s. 5, 6, 18, 21 | 0 albo liczba RMM2 według potrzeb pomiarowych
|
| Przy tym wariancie instalacjiPomiar napięcia CVM | CVM monitoruje 80–290 V AC i zajmuje jedno z pięciu wejść pomiarowych prądu/upływu karty. Projekt musi pozostawić odpowiedni kanał; nie dodawaj CVM bez uwzględnienia utraty tego pomiaru obwodu. Zakup dopiero po potwierdzeniu zgodności z rzeczywistą generacją NGC30 EU oraz składu dostawy; zamów tylko brakujący element. Instrukcja właściwego urządzenia: s. 15, 20 | 0 albo właściwa liczba CVM według schematu
|
| WymaganeKonfiguracja starszej generacji NGC30 EU | Oficjalny INSTALL122-DE-1805 opisuje programowanie starszego UIT z software 1.1 i odsyła do INSTALL114. Sprawdź zgodność rzeczywistego UIT i kart CRM/CRMS, wykonaj Update Network, przypisz Device Address/Relay oraz do czterech Pt100 na obwód. Dla lokalnego RTD karta zachowuje własną regulację po utracie UIT; układ RMC/RMM wymaga działającego UIT. Nastawy i Fail Safe wynikają z projektu. Oprogramowania 1.1 nie przenoś automatycznie na UIT2 ani UIT3 46.x. Źródło doboru: s. 1, 6, 15, 19, 20, 22, 23, 24, 28, 30, 44, 45, 52, 55 | Potwierdzenie generacji i protokół konfiguracji; Interex Dobierz z Interex |
