NGC-UIT2-ORD-R - Panel operatorski

Raychem / Chemelex

NGC-UIT2-ORD-R

Wybierz wariant, wpisz ilości i dodaj wybrane pozycje do koszyka.

Dostępny Wysyłka: 3 dni Kod produktu: 10332-016

Produkt i osprzęt

Każda pozycja ma własną ilość. Ceny brutto.

Produkt / wariantDokumentacjaCena / jm.Ilość / wartość

NGC-UIT2-ORD-R

NGC-UIT2-ORD-R

NGC-UIT2-ORD-R — starszy terminal ORD-R w obszarze bezpiecznym; przed kompletacją potwierdź obudowę, zasilanie i wersję oprogramowania.

10332-016 · karta wariantu

Dostępny · wysyłka 3 dni

58 818,60 zł/ szt.
—

Wybrane: 00,00 złPodsumowanie

Kompletacja układu sterowania przemysłowego

NGC-UIT2-ORD-R · 10332-016

Kompletacja wynika z dokładnego wykonania i projektu. Sprawdź skład dostawy, zasilanie, wersję oprogramowania i dopuszczenie całego układu. Alternatyw nie sumuj.

Potwierdź warunki instalacji z Interex

Pełna instrukcja systemu H58585 zawiera właściwy 10332-016, lecz rzeczywisty komplet obudowy, tor zasilania i wersję oprogramowania trzeba potwierdzić. Wymiary samego terminala nie są wymiarami całej dostawy w obudowie. Wykonanie ORD-R jest dla obszaru bezpiecznego; dopuszczenia EX nie przeniesiono.

Interex Katowice — dobór, montaż i serwis · tel. 602551555

W komplecie właściwego wykonania

    Osprzęt i materiały potrzebne do montażu

    Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.

    Element / kiedy potrzebnyWymagania i sposób doboruIlość i produkty
    Potwierdź z InterexTożsamość i skład kompletnej dostawy

    Pełna instrukcja systemu H58585 zawiera właściwy 10332-016, lecz rzeczywisty komplet obudowy, tor zasilania i wersję oprogramowania trzeba potwierdzić. Wymiary samego terminala nie są wymiarami całej dostawy w obudowie. Wykonanie ORD-R jest dla obszaru bezpiecznego; dopuszczenia EX nie przeniesiono.

    Instrukcja systemu NGC30 z UIT2: s. 14, 15, 23, 28

    Potwierdzenie właściwej obudowy i wyposażenia przed kompletacją

    Dobierz z Interex
    WymaganeZasilanie właściwego wykonania

    Tabela ORD-R podaje 9–30 V DC, 3,6–1,2 A dla terminala i własny zakres −30…+60°C. Sprawdź, czy rzeczywista kompletna obudowa ma dodatkowy tor zasilania; nie przenoś danych gołego terminala na całą szafkę bez jej schematu.

    Instrukcja systemu NGC30 z UIT2: s. 14, 15, 28

    1 tor właściwego wykonania; dobór po potwierdzeniu Interex

    Dobierz z Interex
    WymaganePołączenia i montaż

    Montaż, ekranowanie, RS-485 i końce magistrali zgodnie z pełną instrukcją UIT2/NGC30 oraz schematem konkretnej dostawy. Własne wymiary terminala 279×229×70 mm nie zastępują wymiarów kompletnej obudowy.

    Instrukcja systemu NGC30 z UIT2: s. 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 28

    Połączenia i mocowania właściwego kompletu

    Dobierz z Interex
    WymaganeGeneracja i uruchomienie

    Instrukcja dotyczy starszej generacji interfejsu. Potwierdź wersje firmware, adresy kart oraz właściwe procedury aktualizacji sieci, przypisania wejść i prób alarmowych; nowszy UIT3 nie jest automatycznym dodatkiem do kompletu UIT2.

    Instrukcja systemu NGC30 z UIT2: s. 6, 7, 8, 9, 10, 11, 12, 13, 17, 18, 19, 20, 21, 22, 23

    Potwierdzenie i protokół rzeczywistego układu; Interex

    Dobierz z Interex

    Pełna instrukcja systemu H58585 zawiera właściwy 10332-016, lecz rzeczywisty komplet obudowy, tor zasilania i wersję oprogramowania trzeba potwierdzić. Wymiary samego terminala nie są wymiarami całej dostawy w obudowie. Wykonanie ORD-R jest dla obszaru bezpiecznego; dopuszczenia EX nie przeniesiono.

    Instrukcja systemu NGC30 z UIT2 (EN) · wersja H58585-NGC30UIT2-EN-2504 · dobór dla SKU 10332-016

    Dobór i montaż — prześlij warunki instalacji
    Dane techniczne i opis produktu

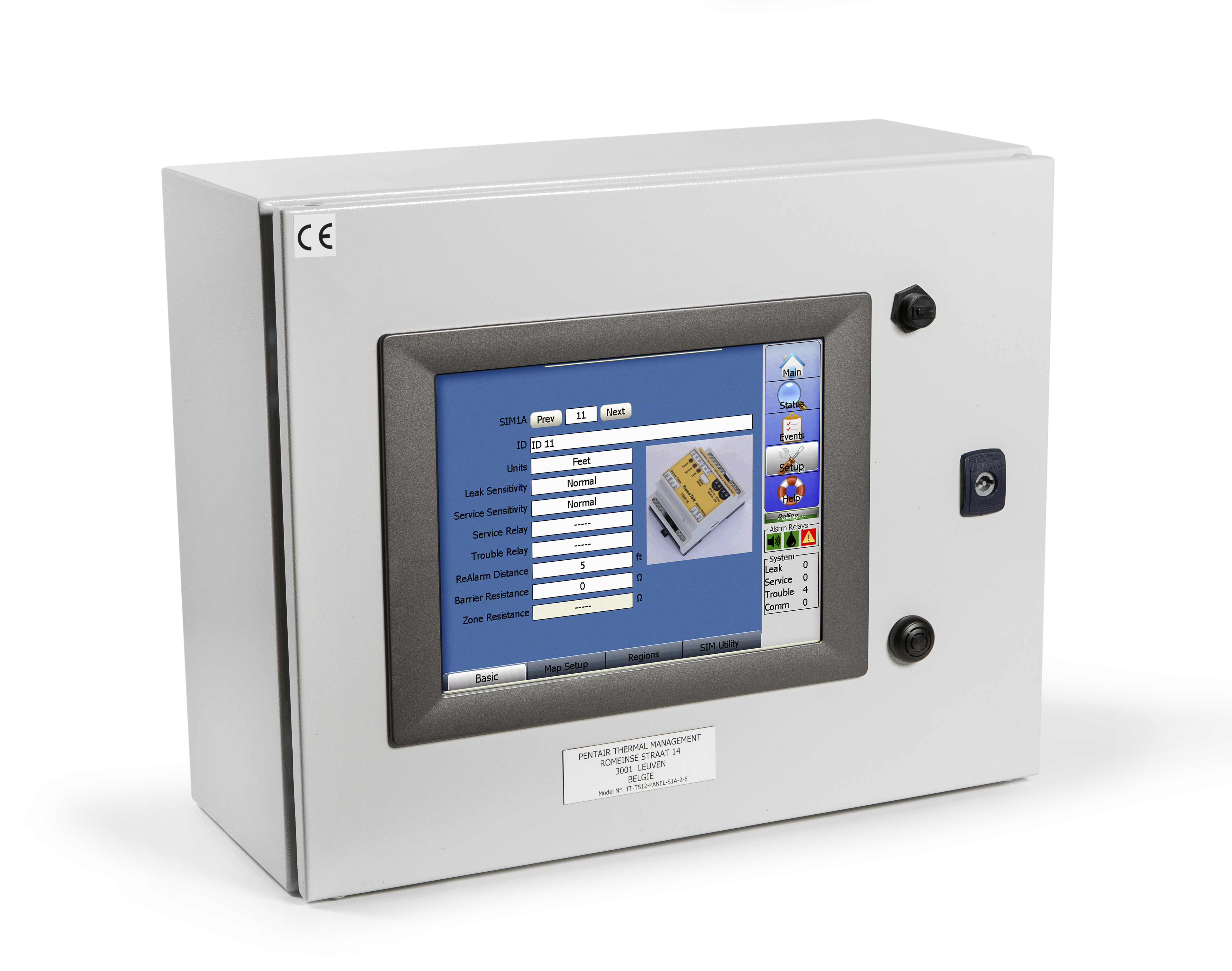

    Panel operatorski DigiTrace UIT to centralny element w systemie DigiTrace NGC-30. Panel UIT może być używany również z systemem DigiTrace NGC-20 (więcej informacji można znaleźć w karcie katalogowej DigiTrace NGC-20). Służy on do monitorowania, konfiguracji i obsługi systemu ogrzewania elektrycznego. Panel DigiTrace UIT to ciekłokrystaliczny wyświetlacz dotykowy 8,4". DigiTrace UIT jest połączony z urządzeniami obiektowymi za pomocą łącza RS-485 oraz z oprogramowaniem DigiTrace Supervisor i systemem nadrzędnym za pomocą łącza RS-232/RS-485/Ethernet (do wyboru). Panel NGC-UIT2-ORD-R jest dostarczany wraz z obudową.
