Opracowanie techniczne · 20 października 2026 · anonimowa analiza fotografii
Vaillant auroSTEP: ciągły wyciek z zaworu, brak ciepłej wody i kontrola połączeń. Rozdzielenie obiegów, ocena zwężek, kolejność diagnostyki oraz warianty wymiany z listą urządzeń Onninen.
1. Co można ustalić, a czego zdjęcia nie potwierdzają
| Element / obserwacja | Wniosek z materiału | Status |
|---|---|---|
| Zasobnik VIH SN 250 i | 250 l; dwie wężownice: 5,4 l / 0,8 m² i 8,4 l / 1,3 m². Na tabliczce: CWU maks. 10 bar, wężownice maks. 3 bar; maks. temperatura CWU 70°C. | Odczyt tabliczki |
| Kocioł VC PL 206/5-5 R2 | Kocioł jednofunkcyjny ecoTEC plus, współpracujący z zasobnikiem. Brak CWU wymaga też sprawdzenia dogrzewania kotłowego. | Model rozpoznany |

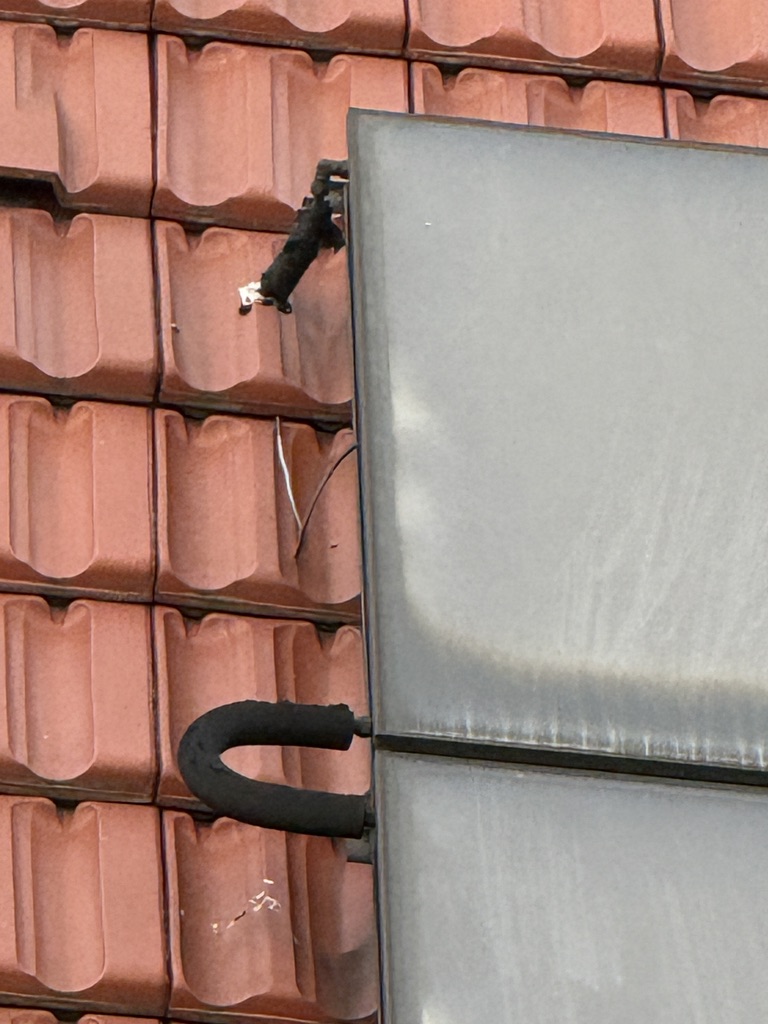

| Dwa kolektory nad sobą i łącznik z lewej | Taka zasada połączenia występuje na rys. 4.6 instrukcji VFK 135 D. Klient wskazuje model VFK 135 D; pełne oznaczenie na tabliczce pozostaje do niezależnego odczytu. | Model wg klienta; zgodność zasady |

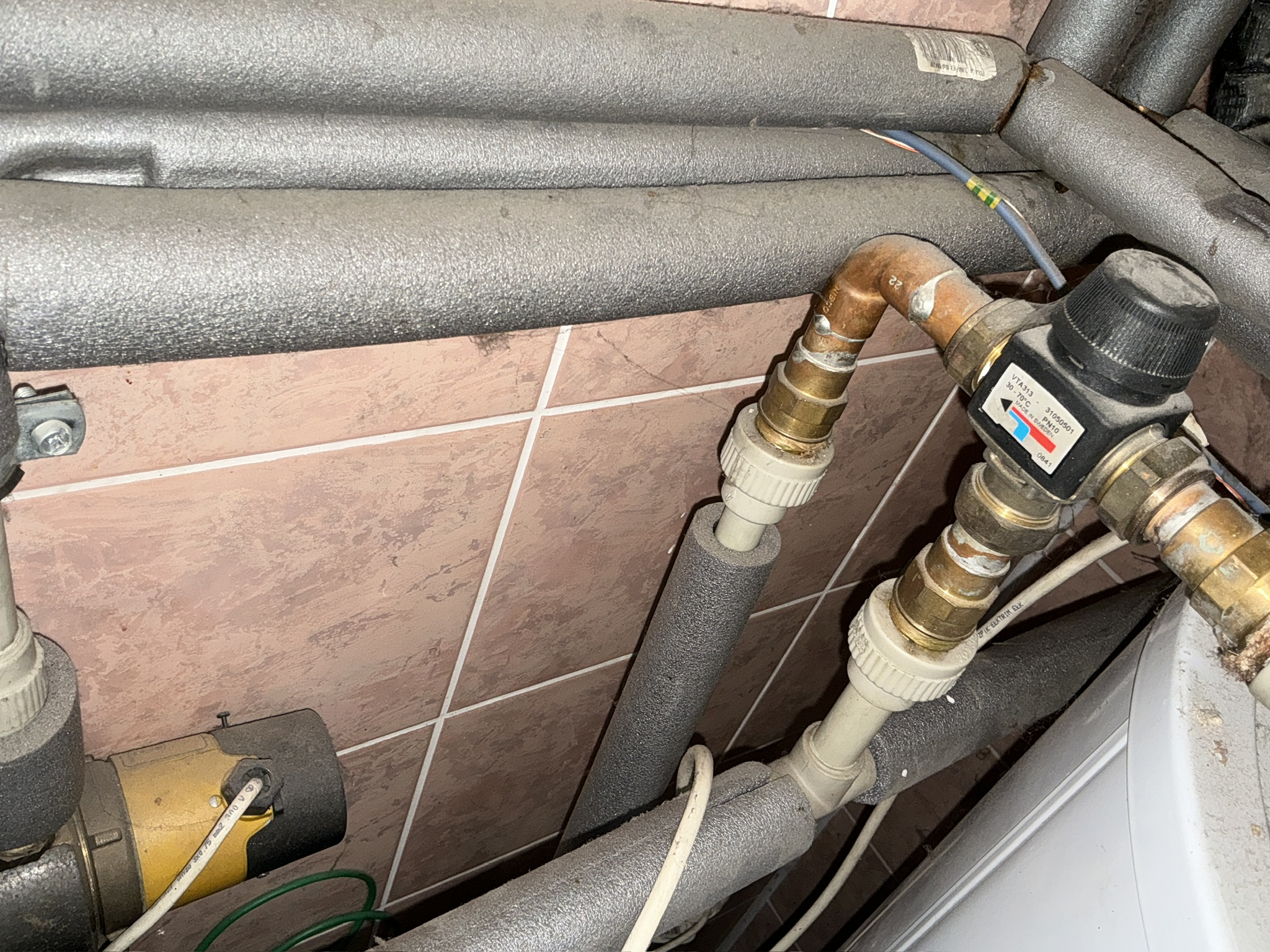

| Mieszacz ESBE VTA313, 30–70°C | Obsługuje temperaturę wody użytkowej. Redukcje przy tym zaworze nie są automatycznie redukcjami obiegu solarnego. | Element rozpoznany |

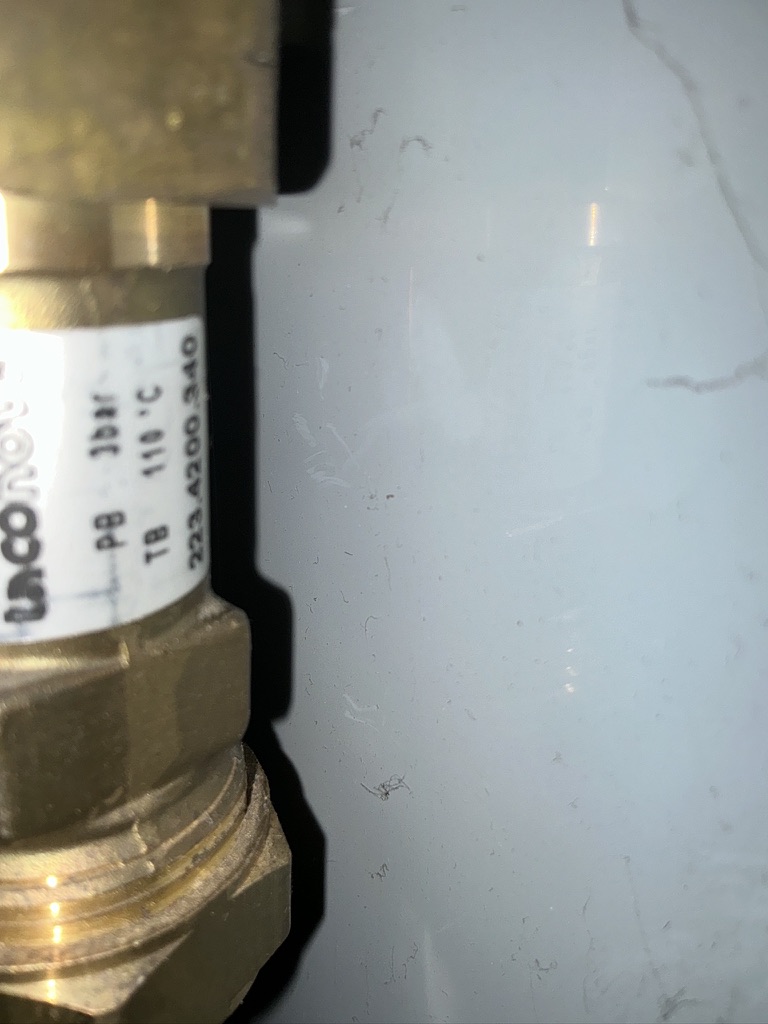

| Zawór z napisem 3 bar | Nastawa jest czytelna. Sam napis nie rozstrzyga, czy konkretny pokazany zawór chroni solary, czy obieg kotłowy. | Potrzebne prześledzenie rury |

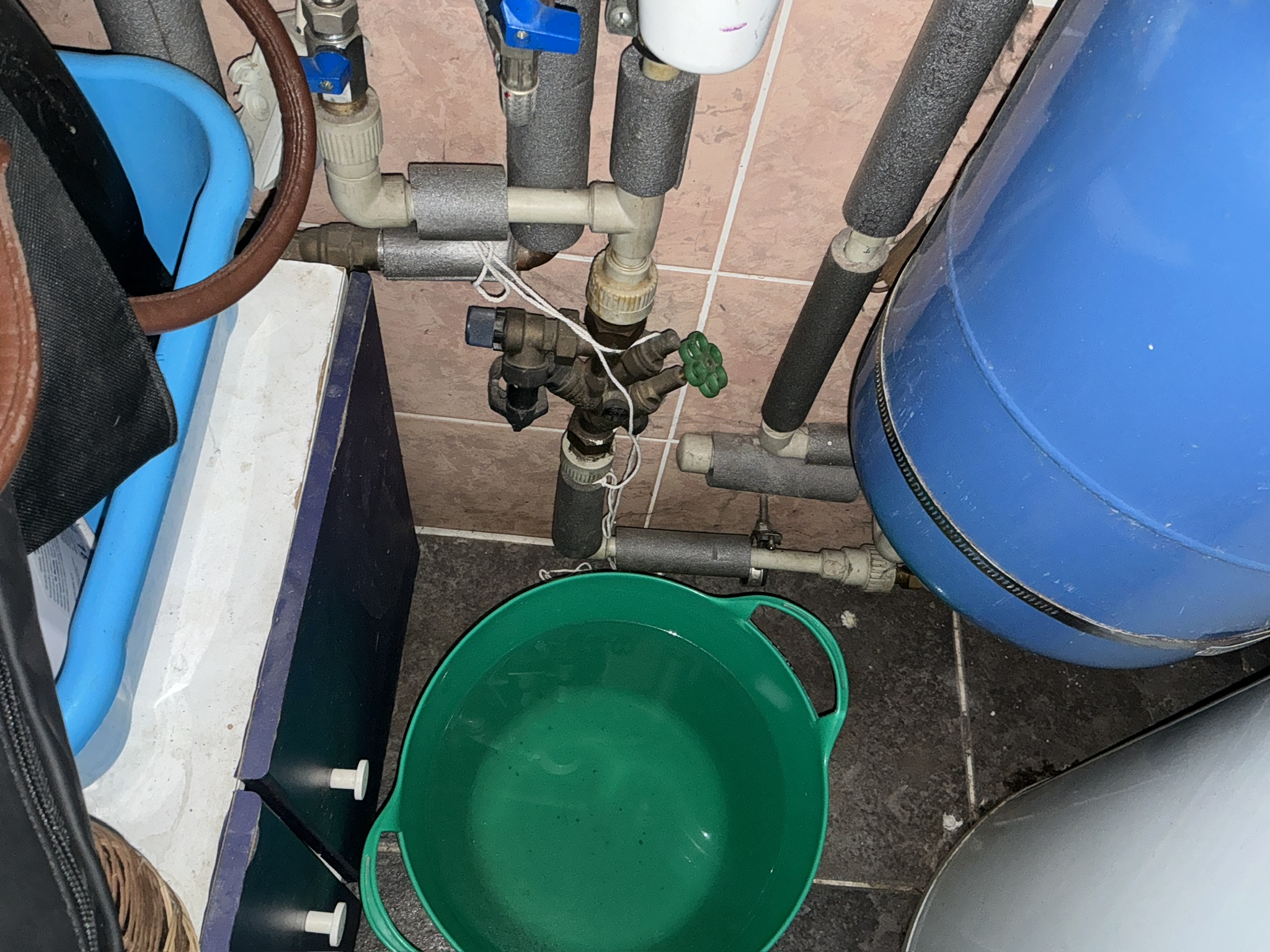

| Niebieskie naczynie i zdjęty front | Rodzina Refix DE jest częściowo czytelna; pełnego wariantu i przynależności do obiegu nie potwierdzono. Zdjęte osłony nie dowodzą, że urządzenie pracowało w takim stanie. | Brak pomiarów |
180 W na etykiecie zasobnika jest parametrem zasilania jego wyposażenia elektrycznego, a nie dowodem zainstalowania grzałki ogrzewającej 250 litrów wody.
2. Trzy obiegi — nie wolno ich utożsamiać
CWU znajduje się w samym zbiorniku. Górna wężownica odbiera ciepło z kotła, a dolna — z kolektorów. Szczelne ścianki wężownic rozdzielają media. Fabryczny auroSTEP tej generacji pracuje w technologii Drainback; powietrze w obiegu solarnym pełni funkcję roboczą i kompensacyjną. [1]

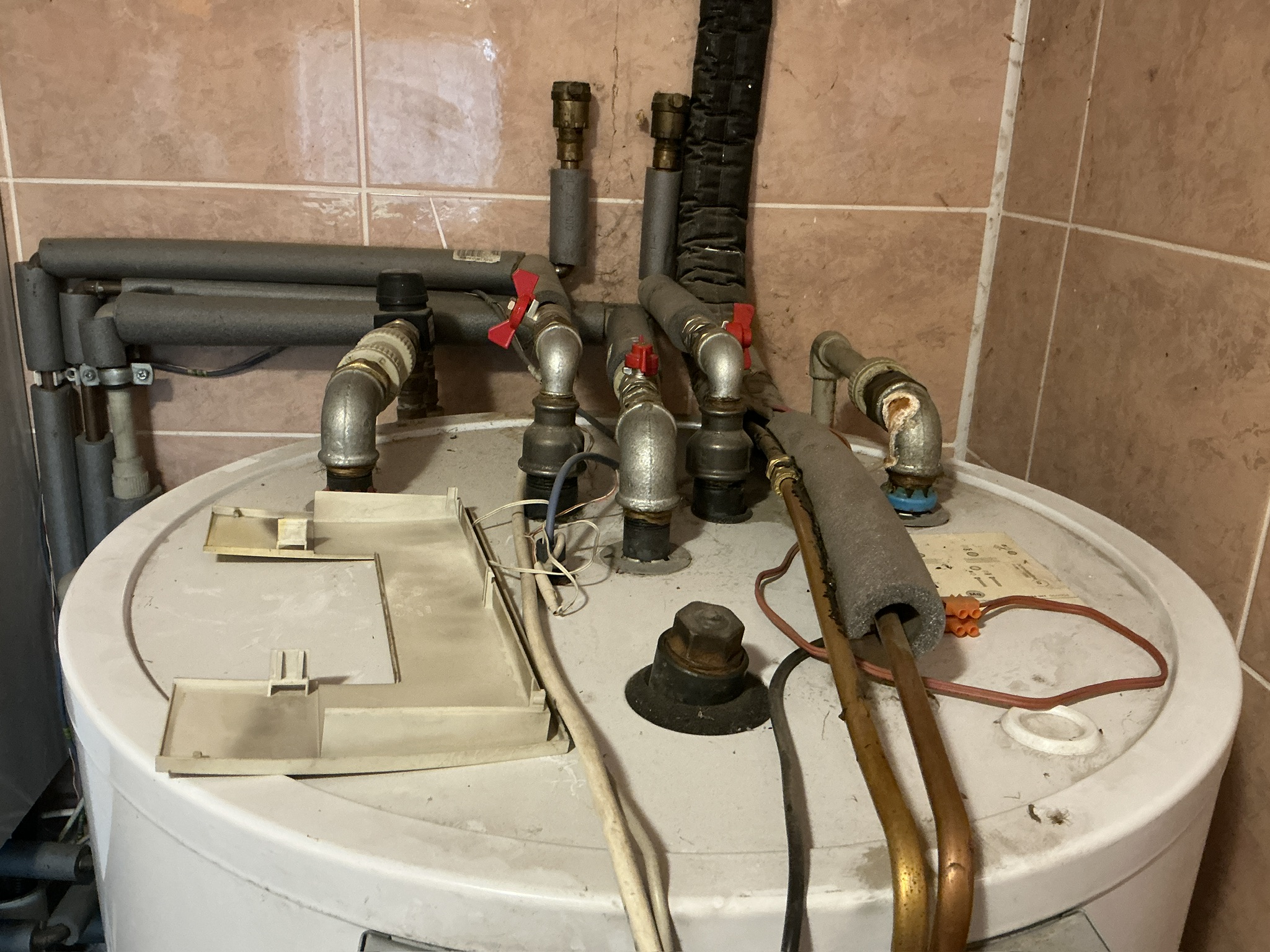

| Położenie króćca na górze — patrząc od frontu | Funkcja wg rysunku przyłączy |
|---|---|
| Skrajny lewy, R 3/4 | Wyjście gorącej wody użytkowej do mieszacza. |
| Środkowy lewy, R 1 | Zasilanie górnej wężownicy z kotła. |
| Środkowy prawy, R 1 | Powrót z górnej wężownicy do kotła. |
| Skrajny prawy, R 3/4 | Dopływ zimnej wody do zbiornika. |
| Dwie cienkie rurki miedziane na froncie | Oddzielny obieg solarny z pompą i wziernikiem. Nie są powrotem CWU. |
Rozmieszczenie króćców porównano z rys. 4.2 dokumentu [1]. Trasy zewnętrzne są częściowo zakryte: nie zatwierdzono kierunków wszystkich przewodów pod otuliną.
3. Czy zwężka i połączenie kolektorów są prawidłowe?
Rysunek 4.6 instrukcji 0020057144_00 przewiduje połączenie kolektorów VFK 135 D nad sobą po lewej stronie. Widocznego łącznika „U” nie należy uznawać za błąd tylko z powodu kształtu. Trzeba sprawdzić właściwy zestaw połączeniowy, drożność i swobodny spływ. Fragment polskiej instrukcji obejmuje rozdział przed montażem; do kontroli mocowań dostępna jest również pełna instrukcja rodziny D/VD. [3] [4]
| Miejsce / wymaganie | Jak ocenić |
|---|---|
| Trasa zasobnik–kolektory | Dla opisanego auroSTEP: Cu Ø10 mm, średnica wewnętrzna 8,4 mm; do 20 m przewodu podwójnego, czyli 40 m łącznie obu żył. Min. spadek 4% = 4 cm/m. |
| Wysokość i prowadzenie | Standardowy układ wymaga zachowania limitu wysokości 8,5 m i zasobnika poniżej kolektorów. Każdy wariant rozszerzający wymaga odrębnej instrukcji. Bez przeciwspadków i przypadkowych syfonów na trasie. |
| Łuk / „zwężka” | Odkształcenie zmniejszające światło jest nieprawidłowe. Instrukcja rury podwójnej wymaga promienia gięcia min. 100 mm. Rozmiaru wewnętrznego nie da się zmierzyć ze zdjęcia otuliny. |
| Kierunek przepływu | Pompa tłoczy do dolnego przyłącza pola; ogrzany płyn wraca z górnego. Dla rur frontowych sprawdzić naklejkę przyłączeniową i rozdz. 5.2, nie zgadywać po kolorze otuliny. |
| Napełnienie / powietrze | Zachować fabryczną zasadę Drainback. Nie napełniać „na typowe 2 bary” i nie dodawać automatycznego odpowietrznika do tej wersji. Ilość i procedura wyrównania ciśnienia wynikają z instrukcji konkretnego wariantu. |
| Cu 22 przy ESBE | To widoczne połączenie armatury wody użytkowej. Jego średnica nie jest miarodajna dla cienkiej solarnej rury podwójnej. |
Parametry trasy i gięcia: [1], rozdz. 4.1 oraz 5.2. Zasada pracy i napełniania wersji z VFK 135 D: [2], rozdz. 2.3 i 8.4. Nie utożsamiać pojemności wężownicy 8,4 l z pomiarem ilości cieczy w całej instalacji.

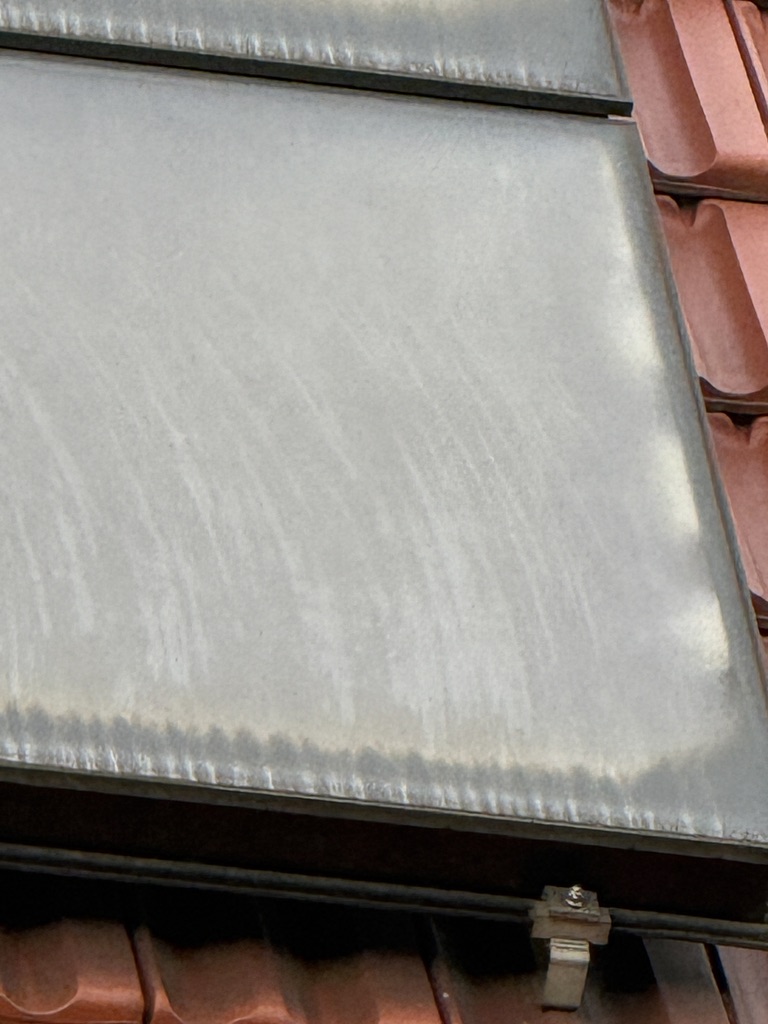

Izolacja, szyby, mocowanie i czujnik
Widoczne uszkodzenia osłon izolacji i naloty wymagają oględzin. Fotografie nie pozwalają rozpoznać szczelności absorbera ani miejsca zamglenia. Na zbliżeniach przy lewym boku górnego kolektora widać cienkie luźne końcówki przewodów. Ich funkcja i ciągłość połączenia nie są potwierdzone; trzeba prześledzić przewód czujnika i wykonać pomiar, zamiast uznawać czujnik za sprawny ze zdjęcia. Sprawdzić izolację odporną na temperaturę i UV, uszczelnienie przejść dachowych, mocowania oraz osadzenie czujnika w przewidzianym punkcie odbioru ciepła. Liczby kotew i nośności nie zatwierdza się na podstawie zdjęcia fragmentu ramy. [4]
4. CWU: kolejność armatury i mieszacz
Przykładowa logika przyłączenia: zasilanie zimną wodą → odcięcie serwisowe i filtr → redukcja ciśnienia, jeżeli potrzebna → zabezpieczenie przed przepływem zwrotnym → chroniona strona zasobnika. Zawór bezpieczeństwa CWU i właściwe naczynie CWU muszą mieć połączenie z tą chronioną przestrzenią; zawór zwrotny lub zamknięte odcięcie nie może odseparować ich od zbiornika. To schemat funkcjonalny, nie zatwierdzenie każdego trójnika na fotografii.
Na mieszaczu należy sprawdzić wejście gorące, zimne i wyjście zmieszane według znaków na korpusie. Zawory zwrotne ograniczają przepływy wsteczne. Nastawę sprawdza się termometrem przy poborze; sama skala pokrętła nie jest pomiarem. Producent wskazuje możliwość zakleszczenia wkładu przez osady. [5]
Istotne ograniczenie: ESBE opisuje VTA310 jako serię do układów bez wymogu funkcji ochrony przed oparzeniem i nieprzeznaczoną do instalacji z cyrkulacją CWU. Jeśli w tym domu działa cyrkulacja, trzeba sprawdzić zgodność mieszacza i kompletnego układu. Sama obecność pompy na zdjęciu nie potwierdza cyrkulacji. [6]
Jeśli gorąca woda dociera do wejścia mieszacza, lecz wyjście jest chłodne, pierwszeństwo ma diagnostyka mieszacza, filtrów, zaworów zwrotnych i podmieszania w instalacji. Jeżeli chłodny jest już zbiornik, badanie zaczyna się od źródeł ciepła i sterowania.
5. „Puste naczynie” — co to rzeczywiście oznacza?
| Wynik badania | Znaczenie / dalsza czynność |
|---|---|
| Brak wody w naczyniu | Nie potwierdza awarii przepony. Możliwe są: zbyt wysokie ciśnienie gazu, zamknięty lub niedrożny przewód, odłączone naczynie albo prawidłowy stan przy niskim ciśnieniu wody. |
| 0 bar na wentylu po odprężeniu strony wodnej | Brak prawidłowego ciśnienia wstępnego. Sprawdzić szczelność wentyla i membrany; uzupełnienie gazu nie zastępuje badania szczelności. |
| Woda wypływa z wentyla gazowego | Silna przesłanka uszkodzenia membrany. Decyzja o wymianie naczynia lub membrany zależy od wykonania danego modelu. |
| Prawidłowe p₀, ale ciśnienie rośnie przy grzaniu | Sprawdzić pojemność i drożność połączenia, nastawę reduktora oraz rzeczywisty obieg naczynia. |
| Puste naczynie, a leje zawór solarów | Nie dowodzi związku przyczynowego. Fabryczny Drainback tej generacji nie korzysta z typowego solarnego naczynia przeponowego. |
p₀ mierzy się przy rozprężonej stronie wodnej i wyłączonym grzaniu. Wartość dobiera się do zastosowania i ciśnienia wody; nie ustawia się uniwersalnie 1,5 ani 4 bar. Rodzina Refix DE jest opisywana przez producenta jako nieprzepływowa; dokładne wykonanie i dopuszczenie do konkretnej instalacji CWU pozostają do potwierdzenia. [7] [8]
6. Diagnostyka w kolejności, która rozdziela przyczyny
- Wskazać rzeczywiste źródło wycieku. Oznaczyć zawór, prześledzić rurę do pompy, zasobnika lub zimnej wody. Zanotować, czy cieknie na chłodno i przy postoju, oraz zmierzyć objętość wypływu w czasie.
- Wykonać pomiary ciśnienia. Osobno woda wodociągowa za reduktorem, strona CWU i obieg kotła. Odczytu manometru na zdjęciu nie traktować jako aktualnego wyniku. Dla obiegu solarnego stosować procedurę i przyrząd właściwe dla Drainback.
- Przy stałym obfitym wypływie z potwierdzonego obiegu solarnego ustalić źródło napływu. Możliwe są nieszczelna dolna wężownica, obce połączenie lub pozostawione napełnianie. To hipotezy do kontrolowanego rozdzielenia obiegów i próby szczelności, nie rozpoznanie ze zdjęcia. Nie podnosić ciśnienia ponad limit elementów.
- Sprawdzić naczynie. Dopiero po ustaleniu jego obiegu: odcięcie serwisowe, bezpieczne odprężenie strony wodnej, pomiar p₀ i kontrola szczelności. Po pracy przywrócić pełną ochronę zbiornika i drożność przyłącza.
- Przywrócić dogrzewanie z kotła. Sprawdzić żądanie ładowania zasobnika, pompę, zawór przełączający, nastawy i czujniki. W ecoTEC plus S.20 oznacza zapotrzebowanie CWU, S.22 pracę pompy, S.24 pracę palnika dla CWU. Brak tych stanów kieruje diagnostykę do sterowania; ich obecność nie dowodzi przekazywania ciepła. [9]
- Sprawdzić temperatury CWU. Góra zbiornika oraz gorące, zimne i zmieszane przyłącze ESBE podczas ustalonego poboru. Gorący zbiornik i zimny kran to inna ścieżka badania niż chłodny zasobnik.
- Po usunięciu wycieku przeprowadzić próbę solarów. Porównać czujnik kolektora i dolny czujnik zbiornika, obserwować polecenie pracy pompy i przepływ we wzierniku. W stabilnym słońcu zapisać temperatury rur oraz przyrost temperatury dolnej strefy. Na koniec sprawdzić spływ po zatrzymaniu pompy.
Jak potwierdzić sprawność solarów pomiarem
O sprawności nie rozstrzyga odgłos pompy, sam gorący dach ani chwilowo ciepła rurka. Potrzebne są jednocześnie: prawidłowe czujniki, rzeczywisty obieg płynu, przekazywanie ciepła do zasobnika, prawidłowy spływ oraz brak wycieku. Temperatury rur mierzyć czujnikami przylgowymi; kamera nie mierzy temperatury absorbera przez szybę, a goła miedź zafałszowuje odczyt podczerwieni.
Przy zmierzonym przepływie moc przekazywaną oblicza się z zależności P = ρ · cₚ · V̇ · ΔT, z zachowaniem jednostek i parametrów rzeczywistej mieszanki. Bez pomiaru przepływu nie należy podawać procentowej sprawności ani mocy w kW.
Elektryka i sterowanie
W starszym auroSTEP żądanie dogrzewania opisano przez C1/C2, natomiast sposób współpracy z konkretnym ecoTEC trzeba sprawdzić w rzeczywistym okablowaniu. Nie łączyć tych zacisków z eBUS „po podobieństwie” i nie podawać na obwody czujnikowe 230 V. Zdjęcie ciemnego wyświetlacza nie rozstrzyga o uszkodzeniu regulatora. Pomiary elektryczne wykonuje się po zabezpieczeniu stanowiska i zgodnie z instrukcją odpowiedniej elektroniki.
7. Podejrzenie wężownicy i warianty wymiany z Onninen
Najpierw potwierdzić drogę przecieku
Zgłoszono podejrzenie nieszczelnej wężownicy oraz utraty płynu solarnego. Nie wykonano próby potwierdzającej tę usterkę. Jeżeli woda wodociągowa ma wyższe ciśnienie niż obieg solarny, przez otwór w wężownicy może płynąć woda do solarów, a następnie do ich zaworu bezpieczeństwa. Sam spadek stężenia glikolu nie wskazuje miejsca uszkodzenia.
Sprawdzić oddzielnie dolną i górną wężownicę po kontrolowanym rozdzieleniu obiegów, z wyłączonym grzaniem i przy ciśnieniach dopuszczalnych dla starego zasobnika. Zanotować czas i zmianę ciśnienia oraz zależność wypływu od zasilania wodą. Potwierdzona nieszczelność wewnętrznej wężownicy oznacza kwalifikację zasobnika do wymiany; sama nie dowodzi uszkodzenia kolektorów. Przy potwierdzonym kontakcie płynu solarnego z CWU wstrzymać użycie tej wody do spożycia do usunięcia usterki i sprawdzenia instalacji.
Zachowanie obecnej konstrukcji — wariant do sprawdzenia jako pierwszy
Według klienta na dachu są Vaillant VFK 135 D. Oznaczenia nie odczytano niezależnie z tabliczki na fotografii. Dla zachowania dwóch poziomych płyt nad sobą najbliższym kandydatem jest 2 × Vaillant auroTHERM classic VFK 135/3 D, nr 0010038527. Ten wariant ma gabaryt jednej płyty 2033 mm szerokości × 1233 mm wysokości × 80 mm głębokości, taki sam jak starszy VFK 135 D. [4] [19]
Istotniejszy od samego gabarytu jest wspólny numer mocowania: starsza instrukcja podaje poziome szyny 0020059898 dla VFK 135 D; katalog Vaillant dla nowszego VFK 135/3 D podaje ten sam numer. Jest więc podstawa dokumentacyjna do zachowania prawidłowo zidentyfikowanych i sprawnych szyn tego typu. Nie ustalono jeszcze ich rzeczywistego oznaczenia ani stanu na tym dachu. [3] [20]
| Kandydat | Dopasowanie do konstrukcji i hydrauliki |
|---|---|
| VFK 135 D — dokładnie ten sam wariant | Najbliższa zgodność oryginalnej instalacji, jeżeli dostępna jest właściwa nowa część. Oznaczenia starszych wersji w instrukcji: 0010004421 lub 0010008897. Nie potwierdzono bieżącej ceny i dostępności. |
| VFK 135/3 D — 0010038527 | Podstawowy kandydat do nowej pary na dotychczasowych poziomych szynach 0020059898. Wersja Drainback, 1,35 l płynu na kolektor. Trzeba zweryfikować klamry, rozstaw, zestaw połączeń, czujnik i współpracę z wybranym zasobnikiem. |
| VFK 135/3 VD — 0010038523 | Wariant pionowy; nie należy zamawiać go zamiast poziomego D do obecnego układu nad sobą. |
| Hewalex S301 z KS2600 | Pozostaje alternatywą wymagającą własnych mocowań i pionowego ustawienia. Pełny koszt tego odmiennego wariantu pokazano osobno w kosztorysie; nie jest to wariant zachowania konstrukcji Vaillant. |
Zakres kontroli przed zamówieniem: oznaczenie i rozstaw szyn, profil oraz klamry opierające kolektor, kompletność i stan haków, śrub, podłoża i powłok, a także dopuszczalne obciążenia. Dokumentacja nowszego D wskazuje zestaw przyłączeniowy dla dwóch kolektorów 0020077913; nie zakładać ponownego użycia starych uszczelnień i przyłączy bez oceny zgodności. Wspólne mocowania nie oznaczają automatycznego zatwierdzenia zamiany hydraulicznej ze starym VIH SN 250 i. [20] [21]
20.10.2026 sprawdzono bezpośrednio wyszukiwarkę Onninen: nazwę VFK 135 D oraz numery 0010038527, 0010008897 i 0010004421. Nie znaleziono dokładnej karty poziomego kolektora. Wyszukiwarka pokazała produkty podobne oraz pakiety oznaczone VFK 135 VD; nie są one potwierdzeniem dostępności poziomego D. Model i ilość są przygotowane do indywidualnego zapytania do dostawcy; nie wysłano zapytania ani zamówienia. Znalezioną później cenę porównawczą kompletnego poziomego pakietu Vaillant przedstawiono w kosztorysie. Nie potwierdzono oferty ani dostawy tego wariantu z Onninen.
Porównanie zakresów prac
| Wariant | Kiedy ma uzasadnienie | Warunek techniczny |
|---|---|---|
| Naprawa istniejącego zestawu | Gdy wężownice i kolektory okażą się szczelne, a przyczyną jest armatura, sterowanie lub błędne napełnienie. | Części właściwe dla auroSTEP. Nie podmieniać fabrycznej hydrauliki na przypadkowy zestaw 6 bar. |
| Zachowanie konstrukcji Vaillant | Gdy szyny 0020059898, haki i podłoże przejdą kontrolę, a dobór całego układu potwierdzi producent. | 2 × VFK 135/3 D 0010038527 jako kandydat; zasobnik, pompa, sterowanie i przyłącza dobrane jako zgodny system. Cena porównawcza pełnego pakietu w kosztorysie; faktyczna dostępność do potwierdzenia. |
| A — pełny Hewalex Drain Back S301 | Do rozpatrzenia, gdy zaakceptowano własną konstrukcję Hewalex i zmianę ustawienia kolektorów. | Nowy, kompletny system producenta: własny zbiornik DB przy dachu, pompa, sterownik i DN12. Konieczna zmiana układu kolektorów na pionowy i sprawdzenie miejsca. |
| B — Hewalex Komfort P009, obieg stale napełniony | Alternatywa przy świadomej zmianie technologii solarów. | Nowa grupa pompowa, naczynie solarne, zabezpieczenia i dobór trasy. Obecnego Cu Ø10 nie uznaje się automatycznie za właściwy przewód nowego układu. |
Klasa 300 l jest wariantem wstępnym zastępującym dotychczasowe 250 l, a nie gotowym doborem dla nieznanej liczby użytkowników. Potrzebne są: zużycie CWU, wielkość jednorazowych poborów, kierunek i kąt połaci, zacienienie, długość trasy, wysokość oraz miejsce wniesienia. Wariant P009 ma powiększoną wężownicę dla pompy ciepła — przy obecnym kotle gazowym należy porównać również zestaw ze standardowym zasobnikiem, bez zakładania potrzeby tej opcji.
Urządzenia i armatura — konkretne karty dostawcy
Publiczne ceny brutto odczytane bezpośrednio z kart Onninen 20.10.2026, wieczorem. Wyszukiwarka pokazywała inne, starsze kwoty; poniżej użyto odczytu z kart. Ceny, rabaty i dostępność wymagają potwierdzenia przy zamówieniu. Są to ceny dostawcy, nie oferta sprzedaży Interex. Podane ilości są wariantowe.
| Produkt i identyfikator | Ilość / cena brutto | Zastosowanie i ograniczenia |
|---|---|---|
| Hewalex Komfort DRAIN BACK HX300-2KS2600.S301 Onninen DUD902 Producent: HSZ30226111D4 | 1 kpl. 10 206,93 zł/kpl. na zamówienie | Wariant A: zasobnik klasy 300 l, dwa kolektory, pompa ze sterownikiem, zbiornik DB przy kolektorze, rura podwójna DN12 16 m i płyn. Zakres wg zestawienia producenta [10]; potwierdzić aktualną kompletację. |
| Hewalex Komfort HX300-2KS2600.P009 Onninen DUD895 Producent: HSZ3022611014 | 1 kpl. 10 666,06 zł/kpl. na zamówienie | Wariant B: obieg stale napełniony płynem, zasobnik klasy 300 l z dwiema wężownicami, dwa KS2600, ALEX HX10 MS, naczynie solarne 18 l i 20 kg płynu. Karta nie potwierdza rury do dachu — wycenić ją osobno. |
| Hewalex ZPE HX300-2.1B, pojemność magazynowa 283 l Onninen DSM188 Producent: HZPE0300B2W01 | 1 szt. 4 120,30 zł/szt. karta wskazuje dostawę 3 dni | Osobny zasobnik do nowego dobranego układu solarnego i kotła. To nie jest zatwierdzony zamiennik 1:1 zbiornika auroSTEP. Nie doliczać do kompletnego zestawu A ani B. |
| Hewalex KS2600F TLP AC Onninen CZP327 Producent: 14.90.02 | 2 szt. 1 670,20 zł/szt. karta wskazuje dostawę 3 dni | Cena jednej sztuki; dwie sztuki = 3 340,40 zł. W zestawach A i B kolektory są już ujęte. Sam zakup dwóch płyt nie stanowi kompletnej instalacji. |
| Hewalex uchwyt KS2600-2B-H430.U004 Onninen HGY341 Producent: HSM226UH43 / dawniej 64.12.00 | 1 kpl. 496,16 zł/kpl. karta wskazuje dostawę 3 dni | Przykład mocowania dwóch kolektorów na dachówce, przy kącie 30–60°. Dobór po sprawdzeniu więźby, pokrycia i obciążeń; stare mocowania Vaillant nie są automatycznie zamienne. |
| ESBE VTA322, 35–60°C, G 3/4, Kvs 1,5 Onninen AGB587 Producent: 31100600 | 1 szt. 404,81 zł/szt. dostępny; termin potwierdzić | Mieszacz z funkcją ochrony przed oparzeniem; rodzina dopuszczona do cyrkulacji [14]. Przy większym przepływie dobrać większy Kvs. Śrubunki i zawory zwrotne według schematu ESBE. |
| Reflex Refix DD 25, przepływowe, 25 l, 10 bar Onninen HBX413 Producent: 7308400 | 1 szt. 390,76 zł/szt. dostępny; termin potwierdzić | Przykład naczynia do zimnego dopływu zasobnika CWU, z elementem High-Flow i trójnikiem. 25 l wymaga obliczenia dla ciśnień i temperatur; fabryczne 4 bar nie jest gotową nastawą [15]. Nie do solarów. |
| Resideo Braukmann D06F, ze śrubunkami, 3/4 Onninen AMA706 Producent: D06F-3/4A | 1 szt. 355,77 zł/szt. dostępny; termin potwierdzić | Nowy reduktor na zimnej wodzie jest uwzględniony w pełnej wymianie armatury. Ostateczna średnica według przepływu. Do nastawy wymagany pomiar manometrem. |
| SYR 2115 DN20, 3/4, 6 bar Onninen HBA703 Producent: 2115.20.150 | 1 szt. 131,13 zł/szt. dostępny według karty | Zawór bezpieczeństwa CWU do nowego zbiornika. Pojemność i moc według karty konkretnego wykonania [27]. Wymaga osobnego nowego odcięcia, zaworu zwrotnego z kontrolą oraz odpływu. Nie zastępuje starego solarnego zaworu 3 bar. SYROBLOC 330 wykluczono z doboru 250–300 l z powodu limitu 200 l. |
Pełny kosztorys obejmuje nową zewnętrzną armaturę i nowe naczynie CWU. Ceny pojedynczych elementów oraz rezerwy ilościowe zestawiono w rozdziale kosztów i w PDF; elementów wchodzących w pakiet nie dolicza się drugi raz.
Gdzie montować i w jakiej kolejności
| Etap | Miejsce i kolejność dla nowego układu |
|---|---|
| 1. Oględziny i odłączenie | Potwierdzić przyczynę, zatrzymać źródła, bezpiecznie opróżnić rozdzielone obiegi, zebrać zużyty płyn. Osobno ustalić przydatność kotła i istniejącej armatury CWU. |
| 2. Kolektory i konstrukcja | Dla S301: dwa KS2600 ustawione pionowo, 25–60° wg systemu DB. Przykładowy H430.U004 zawęża zakres do 30–60°. Wymiar jednej płyty rodziny KS2600 wg instrukcji wynosi 2022 × 1295 × 90 mm; dwie obok siebie zajmują co najmniej 2590 mm szerokości przed doliczeniem odstępów i przyłączy. Nie kopiować poziomego układu Vaillant. [10,13] |
| 3. Zbiornik DB i przyłącza przy kolektorze | W S301 zbiornik nośnika 5,6 l znajduje się przy dolnej krawędzi kolektora; nie jest zasobnikiem CWU. Wyższy wspornik po stronie wlotu zapewnia pochylenie. Zamontować skraplacz, czujnik i fabryczne zabezpieczenie; informator podaje zawór 2 bar. Redukcja 3/4 na 1/2 jest elementem wersji DN12. [10,11] |
| 4. Przewody i pompa | Prowadzenie wg wybranego wariantu A/B/C/D nowego producenta; nie narzucać reguł starego Vaillanta. DN12 16 m znajduje się w S301. Pompę i MiniSOL zamontować wewnątrz budynku, manometr czytelny. W P009 użyć jego grupy ALEX HX10 MS i solarnego naczynia; nie dublować ich zakupem. [10,11,17] |
| 5. Zasobnik i kocioł | Dolna wężownica nowego zasobnika do solarów, górna do obiegu kotła, według oznaczeń przyłączy konkretnego modelu. Dla osobnego HX300-2.1B: 283 l, Ø600 × 1760 mm, C1 dolna 1,27 m², C2 górna 0,85 m²; CWU maks. 10 bar, wężownice 6 bar. Zweryfikować czujnik zgodny z Vaillantem i żądanie dogrzewania; regulator solarny nie zastępuje automatycznie sterowania kotła. [12] |
| 6. Zimna woda i zabezpieczenia | Odcięcie / filtr → reduktor, jeśli potrzebny → zawór zwrotny i chroniona strona zbiornika. Naczynie przepływowe montować na zimnym dopływie za zabezpieczeniem zwrotnym; zachować przepływ przez trójnik. Zawór bezpieczeństwa ma chronić zasobnik bez odcięcia między nimi; odprowadzenie widoczne, z przerwą powietrzną. Nastawa właściwa dla NOWEGO zbiornika i wydajność dla źródeł. [12,15,16] |
| 7. Gorąca woda i cyrkulacja | Gorące wyjście zasobnika → wejście H mieszacza, zimna woda → C, wyjście zmieszane → odbiorniki. Cyrkulacja, jeżeli występuje, według schematu ESBE dla tego układu, z wymaganymi zaworami zwrotnymi. Temperatura zmieszana sprawdzona przy rzeczywistym przepływie. [14] |
| 8. Uruchomienie i odbiór | Próby szczelności osobno; napełnienie CWU przed grzaniem; właściwe p₀ naczynia, płyn i czujniki; test kotła, solarów i wyłączenia pompy. Dla nowego Hewalex DB procedura napełniania zależy od prowadzenia rur A/B lub C/D — nie stosować instrukcji starego auroSTEP. Zapisać pomiary oraz test spływu. [11,12] |
Do domknięcia zestawienia montażowego potrzebne są również właściwe przyłącza solarne, śrubunki, uszczelnienia i izolacja odporna na temperaturę/UV, armatura spustowa, odpływ zabezpieczenia, mocowanie naczynia, zawory do obsługi oraz ewentualne czujniki i przewód sterowania kotła. Ich ilości i gwintów nie można rzetelnie policzyć z zakrytej instalacji. Wężownice muszą zachować własne zabezpieczenia; naczynie CWU nie chroni obiegu kotła ani solarów. Nie montować odcięcia umożliwiającego pozostawienie grzanego elementu bez ochrony.
8. Koszt całej wymiany, roboczogodziny i narzut 40%
Zakres obejmuje dwa kolektory, zasobnik CWU z dwiema wężownicami, nową zewnętrzną armaturę, nowe naczynie, demontaż, montaż i uruchomienie z obecnym kotłem. Kalkulacja budżetowa wymaga potwierdzenia po diagnostyce.
| Pozycja | Vaillant netto | Hewalex netto |
|---|---|---|
| Kompletny zestaw solarny z zasobnikiem | 10 968,25–16 874,23 zł | 8 298,32 zł |
| Nowa armatura CWU - 6 nazwanych elementów | 2 439,67 zł | 2 439,67 zł |
| Pozostała nowa armatura i materiały | 2 190,00–4 110,00 zł | 2 190,00–4 110,00 zł |
| Sprzęt dostępu do dachu / wynajem | 500,00–1 200,00 zł | 500,00–1 200,00 zł |
| Przebieg samochodu i czas dojazdu | 1 136,00 zł | 1 136,00 zł |
| Trasa solarna / uzupełnienie fabrycznej DN12 | 1 000,00–1 800,00 zł | 160,00–500,00 zł |
| Mocowania dachowe poza zestawem | 0,00–500,00 zł | 403,38 zł |
| Robocizna według godzin, z dopłatą pierwszych godzin | 4 200,00–6 000,00 zł | 4 350,00–6 150,00 zł |
| Pozycja | Vaillant - poziome kolektory | Hewalex - nowe mocowanie |
|---|---|---|
| Koszt bezpośredni netto | 22 433,92–34 059,90 zł | 19 477,37–24 237,37 zł |
| Koszty pośrednie 40% | 8 973,57–13 623,96 zł | 7 790,95–9 694,95 zł |
| Cena netto po narzucie | 31 407,49–47 683,86 zł | 27 268,32–33 932,32 zł |
| VAT - założenie 23% | 7 223,72–10 967,29 zł | 6 271,71–7 804,43 zł |
| Razem brutto | 38 631,21–58 651,15 zł | 33 540,03–41 736,75 zł |
Robocizna: zespół 2-osobowy, Vaillant 24–36 godz. zespołu (48–72 osobowe r-g), Hewalex 25–37 godz. zespołu. Założono 150 zł netto/godz. zespołu oraz 300 zł netto za pierwszą godzinę każdej z 4 wizyt: dopłata 4 × 150 = 600 zł. Rozliczenie nie mnoży stawki zespołu przez osoby. Dojazd: 160 km × 3,35 zł + 4 godz. × 150 zł = 1 136 zł netto. Przebieg, czas i stawki do potwierdzenia; publiczny cennik Interex opisuje minima 2025 i nie rozstrzyga netto/brutto. [26]
Vaillant: dolna cena porównawcza całego ISS 2.250 T wynika z 61 002,50 CZK netto × 0,1798 PLN; górny scenariusz z katalogowych 93 850 CZK. Dostępność na zapytanie; producent wskazuje sprzedaż do wyczerpania zapasów. Pełny pakiet zawiera już dwie płyty, zbiornik, VMS, szyny, połączenia z czujnikiem i płyn. Nie jest to potwierdzona oferta Onninen ani dostawy do Polski. [22] [24] [25]
Cała armatura jest nowa: filtr F76S, reduktor D06F, zawór EA RV281, bezpieczeństwa SYR 2115 DN20 6 bar, DD 33 oraz ESBE VTA322. Razem nazwane elementy 3 000,80 zł brutto przed narzutem. Pozostałe odcięcia, zwrotne H/C, regulacja kotła, manometry, spusty, separator, śrubunki, odpływy, izolacja i przyłącza są uwzględnione jako rezerwy zakupowe. Nie użyto SYROBLOC 330 o limicie 200 l. [27]
Nowe DD 33: montaż na zimnej wodzie za EA, z przepływowym trójnikiem; pojemność 33 l i p₀ ostatecznie według ciśnień oraz temperatur. Naczynie CWU nie zastępuje ochrony kotła ani przestrzeni Drainback. Nowy VMS ma własne zabezpieczenie; jego parametry nie dotyczą starego VIH SN 250 i. [23]
Plan: diagnostyka i pomiary → potwierdzenie pakietu i obmiaru → bezpieczny demontaż → nowy zasobnik, kolektory i cała zewnętrzna armatura → napełnienie, regulacja, próby kotła i solarów, kontrola spływu i protokół. Cztery wizyty są założeniem; termin po potwierdzeniu dostawy i warunków dachowych.
Wzór: koszt bezpośredni netto × 1,40, następnie VAT założony 23%. Koszty pośrednie obejmują organizację, zakupy, dostawy, dokumentację i obsługę odpadu; dojazd nie jest w nich naliczany powtórnie. Ostateczna stawka VAT i handlowe warunki oferty wymagają ustalenia. Zakres nie obejmuje nowego kotła, remontu więźby ani niepotwierdzonej cyrkulacji CWU.
9. Co powinno znaleźć się w protokole
| Pozycja | Co zapisać / kryterium | Wynik obecnie |
|---|---|---|
| Wyciek | Obieg, oznaczenie i nastawa zaworu; litry/min; występowanie na chłodno i podczas grzania. | Brak pomiaru |
| Ciśnienia i naczynie | P za reduktorem, CWU i kotła; p₀ po odprężeniu; typ naczynia, pojemność, drożność i dopuszczenie. | Brak pomiaru |
| Szczelność wężownic | Metoda próby, rozdzielenie obiegów, ciśnienia i czas obserwacji. | Nie zbadano |
| Źródło kotłowe | Żądanie CWU, stany pracy, temperatury zasilania/powrotu i przyrost temperatury górnej strefy. | Nie zbadano |
| Mieszacz | Temperatura H/C/M przy określonym poborze; zawory zwrotne i ewentualna cyrkulacja. | Nie zbadano |
| Obieg solarny | Odczyty czujników, praca pompy, przepływ, temperatura rur i wzrost dolnej temperatury zasobnika. | Nie zbadano |
| Trasa i kolektory | Typ kolektora, średnice, długość, wysokość, spadki, brak przewężeń, test spływu, mocowania i izolacja. | Ocena fotograficzna częściowa |
| Płyn i konserwacja | Rodzaj oraz stan płynu, kontrola ochrony przeciwmrozowej/pH; stan anody; daty obsługi. | Brak danych |
Wniosek na obecnym etapie: połączenie dwóch kolektorów odpowiada znanej zasadzie producenta, a cienka rurka solarna nie jest sama w sobie błędem. Stały wyciek oraz brak CWU wymagają pomiarów przed zakupem części. Informacja o pustym naczyniu nie wystarcza do stwierdzenia uszkodzonej przepony ani sprawności solarów.
10. Dokumentacja i zakres sprawdzenia
Wymagania porównano dla rozpoznanych rodzin urządzeń. Dokładnych modeli reduktora wody, części zaworów, pomp i pełnego wykonania naczynia nie da się potwierdzić z obecnych fotografii. Nie dopasowano do nich przypadkowych instrukcji ani numerów zamienników.
- Vaillant auroSTEP, VIH SN 250 i — instrukcja PL 0020005879_00 (2005)
Zasada Drainback, rys. 2.4 i 4.2; rozdziały 4.1, 5.1–5.3 i 7.4. Dokument archiwalny — zawiera również starszy wariant kolektora VFK 900 S. - Vaillant auroSTEP, VIH SN 250 i z VFK 135 D — 0020054747_00, ES (2008)
Porównanie wariantu kolektorów i napełniania, rozdz. 2.3 oraz 8.4. Dokument producenta; zakres właściwości potwierdzić z wersją urządzenia. - Vaillant auroTHERM — fragment instrukcji montażu PL 0020057144_00
Dostępny fragment s. 6–10; rys. 4.6 przedstawia VFK 135 D nad sobą. Kopia dokumentu producenta w zewnętrznym archiwum. - Vaillant auroTHERM classic VFK 135 D / VD — pełna instrukcja CZ 0020103197_02
Kontrola mocowań, przyłączy i czujnika. Dokument późniejszej edycji; nie przenosić automatycznie wariantów trzykolektorowych do starszego zestawu. - ESBE VTA300 — instrukcja 98140118, rewizja O
Przyłącza, zawory zwrotne, nastawa temperatury i obsługa wkładu. - ESBE VTA310 — aktualny zakres zastosowania i wariant VTA313
Ograniczenia dla cyrkulacji i funkcji ochrony przed oparzeniem. Nowych numerów części nie przypisano bez potwierdzenia starej wersji zaworu. - Refix DD / DT / DE / DC / C-DE / HW — instrukcja 9130805 (2021)
Instrukcja producenta w archiwum dystrybutora. Schematy s. 43–45 oraz uruchamianie i obsługa s. 57–68; dobór zależy od rodziny i zastosowania. - Reflex — charakterystyka rodziny Refix DE (przykład produktu)
Potwierdza nieprzepływowe wykonanie rodziny. Nie jest to identyfikacja pojemności ani dobór zamiennika naczynia ze zdjęcia. - Vaillant ecoTEC plus VC / VCW — instrukcja PL 0020152365_01
Dokument producenta obejmuje VC PL 206/5-5, nr katalogowy 0010011712. Badanie CWU oraz tabela stanów S.20–S.28. Kopia archiwalna. - Hewalex KOMFORT DRAIN BACK DN12 — informator 11.2025, rew. 2
Zestaw S301 / HSZ30226111D4, kompletacja, pionowe kolektory, kąt 25–60°, zbiornik DB, sterownik i zawór 2 bar. Cennik producenta nie jest źródłem podanych cen Onninen. - Hewalex DRAIN BACK — instrukcja montażu 17.02.2026, rew. 10
Aktualna znaleziona procedura: warianty prowadzenia rur, pochylenie zbiornika DB, skraplacz, pompa i odrębne procedury napełniania A/B oraz C/D. Zastępuje odnalezioną starszą edycję 2025. - Hewalex ZPE 2.1B — instrukcja 18.01.2026
Dane HX300-2.1B, przyłącza A–L i wymagania zabezpieczeń. Dokument tego konkretnego zasobnika, a nie potwierdzenie oznaczenia zbiornika w każdej odmianie kompletnego zestawu. - Hewalex kolektory KS2100F–KS2600F AC/ACR — instrukcja udostępniana przez producenta
Dokument oznaczony 27.09.2023, dostępny w katalogu producenta w październiku 2026. Wymiary, orientacja, dobór mocowań i hydrauliki; ograniczenia Drain Back dodatkowo wg [10–11]. - ESBE VTA320 / VTA520 — zastosowanie i warianty
Funkcja ochrony przed oparzeniem, cyrkulacja, zakresy temperatur i dobór przepływu. Nie oznacza bezwarunkowej zamienności wszystkich króćców z dotychczasowym VTA313. - Reflex Refix DD 25 — karta producenta 7308400
Przepływ przez High-Flow i dołączony trójnik; stosowanie wyłącznie w przewodzie zimnej wody. Dobór pojemności i ciśnienia wstępnego pozostaje indywidualny. - SYR SYROBLOC 330 — instrukcja, kontrola ograniczeń
Tabela końcowa: maksymalnie 200 l i 75 kW. Z tego powodu grupy nie przyjęto do zasobników 250–300 l; wybrano osobny zawór DN20 i pozostałą nową armaturę. - Hewalex ALEX HX10 MS — instrukcja zespołu pompowego
Dla wariantu ze stale napełnionym obiegiem: wyposażenie grupy, zawór zwrotny, ochrona i podłączenie naczynia. Nie jest instrukcją zestawu DRAIN BACK. - Hewalex ZPE 2.2B — instrukcja 26.05.2026
Dla HX300-2.2B: 272 l pojemności magazynowej i większa górna wężownica 3,12 m². Oznaczenie rzeczywistego zbiornika w P009 należy potwierdzić w aktualnej kompletacji dostawy. - Vaillant auroTHERM classic VFK 135/3 D — aktualna karta producenta
Wariant poziomy: szerokość 2033 mm, wysokość 1233 mm, głębokość 80 mm; pojemność cieczowa 1,35 l. Zgodność wymiarów nie jest odbiorem starej konstrukcji. - Vaillant — katalog CZ 2024, mocowania VFK 135/3 D
Strona drukowana 52: VFK 135/3 D nr 0010038527, szyny poziome 0020059898, zestaw przyłączeniowy dwóch kolektorów 0020077913. Wykorzystano identyfikację części, nie ceny z 2024 r. - Vaillant auroTHERM — polska instrukcja 0020298414_00, 24.02.2021
Dokument producenta w archiwum dystrybutora: VFK 135/3 D 0010038527, zasady mocowania oraz połączenia Drainback. Współpracę ze starym VIH SN 250 i potwierdzić oddzielnie od mechaniki mocowania. - Vaillant - katalog aktualny na 2026 r.
Treść PDF: ważny od 20.04.2026; s. 51–53: ISS 2.250 T, kompletacja i informacja o wyczerpywaniu zapasów. Nazwa pliku w URL zachowała 2025. - Vaillant - instrukcja VMS 8 D / VIH S2 .../4 B
0020206821_02; nowy zestaw, funkcje zabezpieczeń, instalacja, napełnianie i uruchomienie. Nie zastępuje instrukcji starego VIH SN 250 i. - TOPENILEVNE - kompletny ISS 2.250 T, 0010020269
Odczyt 20.10.2026: 61 002,50 CZK netto / 73 813 CZK z czeskim VAT; dostępność na zapytanie. Nie potwierdzono dostawy do Polski. - NBP - kurs CZK, tabela 204/A/NBP/2026
20.10.2026: 1 CZK = 0,1798 PLN. Kurs przeliczeniowy, nie kurs płatności dostawcy. - Interex - publiczny cennik montażu i serwisu
Cennik opisuje minima na 2025 r. i rozliczenie zespołu. Przyjęcie 150/300 zł jako stawek netto na potrzeby kalkulacji jest założeniem, nie potwierdzeniem nowych stawek firmy. - SYR - zawór bezpieczeństwa 2115 Niro
Dobór zaworu do pojemności oraz mocy. DN20 w karcie rodziny obsługuje 201–1000 l; przed zakupem potwierdzić certyfikat konkretnej wersji 2115.20.150. SYROBLOC 330 nie jest przyjęty do kosztorysu 250–300 l.
Fotografie pozostawiono bez generatywnych przeróbek. Do publicznej wersji wybrano ujęcia bez adresu i identyfikatorów klienta; usunięto metadane lokalizacji i aparatu. Nie publikujemy numerów seryjnych ani prywatnej korespondencji.
