Raychem / Chemelex
VIA-DU-A10 — kompletacja montażu
Wybierz wariant produktu, wpisz ilości i skompletuj osprzęt.
Twoja lista zakupów
Każdy wariant ma własną ilość. Ceny brutto.
Kompletacja montażu i sterowania
VIA-DU-A10 — kompletacja montażu · 130616-000
VIA-DU-A10: czujnik temperatury otoczenia PTC dla EMDR10 i VIA-DU20, IP54,−30…+80°C;2×1,5 mm² do100 m, kabel połączeniowy nie jest w zestawie. M2-A jest NTC12k i nie jest zamiennikiem A10. Zamówieniowy PCN130616-000 nie występuje w odczytanych własnych BA gospodarzy.
Nie odnaleziono pełnej osobnej własnej instrukcji montażu tego komponentu; odczytana własna BA gospodarza nie jest osobną BA czujnika.
Interex Katowice, tel. 602 551 555Aktualna własna BA potwierdza model i montaż, lecz nie podaje tego zamówieniowego PCN; pierwotne oficjalne katalogi z kodami zwracają HTTP 404. Nie zamieniam wyniku indeksu wyszukiwarki w odczyt pełnego oryginału. Powiązania zakupowe wymagające tego kodu pozostają wstrzymane.
Interex Katowice, tel. 602 551 555Zawartość zestawu i elementy do sprawdzenia
- Zawartość osobnej dostawy czujnika wymaga sprawdzenia; BA gospodarza nie jest BOM zamiennika.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| Potwierdź z InterexDwa zweryfikowane modele gospodarza | EMDR10 używa A10 do temperatury i dostarcza go w komplecie. VIA-DU20 potrzebuje A10 przy LOCAL DETECTION marznącego deszczu, również opisany jako dostarczany; nie jest wymagany przy OFF/WEATHER FORECAST. Nie mapuję zakupów do modeli o nieodczytanej aktualnej tabeli PCN. Instrukcja zweryfikowanego systemu; własna BA komponentu nieodnaleziona: s. 2, 10, 11, 12, 13, 14 | wybór konkretnego gospodarza i weryfikacja etykiety Dobierz z Interex |
| WymaganeMontaż i właściwe zaciski | Północ/osłonięte miejsce bez słońca, drzwi/okien i lamp. VIA:2–3 m nad gruntem,8–9; EMDR:T1/T2 i przewody traktowane jak napięcie sieciowe. Kabel2×1,5 mm² do100 m; nie podłącz A10 do wejść NTC12k M2 ani jako czujnik zamienny FrostGuard. Instrukcja zweryfikowanego systemu; własna BA komponentu nieodnaleziona: s. 2, 10, 11, 12, 13, 14 | przewód i zamocowanie według instalacji Dobierz z Interex |
| Potwierdź z InterexAktualny podręcznik OEM2609 — zakres potwierdzenia | Aktualny podręcznik2609 nie ma tabeli zamówieniowej PCN599514/449554/145806/130616/034898 ani modeli EMDR/VIA-DU20. Nie odblokowuje ich zakupów na podstawie samej BA gospodarza. Rysunek69 nadal podpisuje czujnikVIA-DU-S20 przy Elexant650c, lecz aktualna tabela64 podaje odrębny E650C-G1244-022794; ten schemat nie dowodzi zgodności S20 z E650c. Źródło doboru: s. 64, 69, 84 | porównanie aktualnych dokumentów i oznaczeń dostawy Dobierz z Interex |
Nie dokupuj elementów potwierdzonych jako zawarte w komplecie. Ilości osprzętu, zabezpieczenia i przekroje według rzeczywistej dostawy i projektu.
Zakupy podpięte do profilu są warunkowe i dotyczą wyłącznie zweryfikowanych katalogowych wariantów.
BA PL INST261 s. 27 w opisie WEATHER FORECAST podaje 12–13, chociaż jej rysunek oraz BA INST197 s. 14 pokazują VIA-DU-A10 na 8–9. Schematy są zgodne: BMS/overruling 1–2, S20 brązowy 3/żółty 4/biały 5/szary 6/zielony 7, A10 8–9. Tekstowego 12–13 nie wolno traktować jako potwierdzonego zacisku urządzenia.
Brak projektu wykonawczego i protokołu rzeczywistej dostawy.
Odczyt instrukcji gospodarza; brak własnej pełnej BA komponentu (EN: pełny właściwy blok od okładki 1 do ostatniego schematu 14; formularz uruchomienia 59 i rewizja 60.) · wersja RAYCHEM-IM-INST197-VIADU20-ML-2504 · dobór dla SKU 130616-000
Dokumentacja produktu
Karty i instrukcje otwierają się w nowych kartach. Dokumenty każdego wybranego wariantu znajdziesz również w jego wierszu.
Dane techniczne i zastosowanie
Aktualny dobór zamiast starego systemu: Elexant 650c / SBS-SMDI-E650C
Ta karta pozostaje jako informacja o starszym produkcie: VIA-DU-A10. Dla nowych wycen Interex Katowice pokazuje klientowi aktualny kierunek Chemelex/Raychem: sterownik Elexant 650c-Modbus, czujniki E650C-R / E650C-G oraz rozdzielnice SBS-SMDI-E650C.
Wniosek techniczny: Nowy dobór zależy od miejsca pomiaru: dach/rynna albo grunt/powierzchnia.
| Stary produkt na tej karcie | VIA-DU-A10 Czujnik temperatury otoczenia do EMDR10 - Raychem |
| Nr katalogowy / EAN | 130616-000 / 5017455012248 |
| Kierunek dla nowej oferty | Elexant 650c + E650C-R lub E650C-G po analizie instalacji. |
| Decyzja Interex | na starej karcie dodajemy pełne porównanie i linki do aktualnych elementów. |
Nowe elementy systemu
| Element | Rola w aktualnym systemie | Kiedy stosować |
|---|---|---|
| Elexant 650c-Modbus nr kat. 1244-022835 | Aktualny sterownik dla systemów przeciwoblodzeniowych dachów, rynien, ramp, podjazdów i powierzchni zewnętrznych. | Gdy potrzebna jest automatyka pogodowa, Modbus/BMS, czujniki wilgotności i temperatury oraz nowy projekt zamiast starego EMDR-10. |
| E650C-R nr kat. 1244-022795 | Czujnik temperatury i wilgotności dla dachów, rynien i rur spustowych. | Dachy, rynny, kosze dachowe, wpusty, odpływy i układy IceStop. |
| E650C-G nr kat. 1244-022794 | Czujnik temperatury i wilgotności gruntu. | Rampy, podjazdy, schody, chodniki, place i inne powierzchnie zewnętrzne. |
| SM-TF130-DI nr kat. 1244-022836 | Moduł zewnętrzny do Elexant 650c-Modbus. | Gdy projekt wymaga funkcji alarmu szafy, wejść zewnętrznych albo funkcji ice rain. |
Rozdzielnice SBS-SMDI-E650C do nowych układów
Rozdzielnice SBS-SMDI-E650C są aktualnym kierunkiem dla większych układów przeciwoblodzeniowych. Dobór nie jest automatyczną zamianą 1:1 za EMDR-10 albo starsze SBS; trzeba potwierdzić liczbę obwodów, prąd obwodów, czujniki, zasilanie, zabezpieczenia i miejsce montażu.
| Wariant | Zakres | Cena netto | Cena brutto |
|---|---|---|---|
| SBS-SMDI-E650C-3X16A | 3 obwody / 16 A | 17 542,49 zł netto | 21 577,26 zł brutto |
| SBS-SMDI-E650C-6X16A | 6 obwody / 16 A | 23 565,93 zł netto | 28 986,09 zł brutto |
| SBS-SMDI-E650C-9X16A | 9 obwody / 16 A | 29 735,74 zł netto | 36 574,96 zł brutto |
| SBS-SMDI-E650C-12X16A | 12 obwody / 16 A | 36 978,94 zł netto | 45 484,10 zł brutto |
| SBS-SMDI-E650C-3X20A | 3 obwody / 20 A | 17 817,49 zł netto | 21 915,51 zł brutto |
| SBS-SMDI-E650C-6X20A | 6 obwody / 20 A | 23 761,09 zł netto | 29 226,14 zł brutto |
| SBS-SMDI-E650C-9X20A | 9 obwody / 20 A | 31 317,00 zł netto | 38 519,91 zł brutto |
| SBS-SMDI-E650C-12X20A | 12 obwody / 20 A | 39 666,87 zł netto | 48 790,25 zł brutto |
| SBS-SMDI-E650C-3X32A | 3 obwody / 32 A | 17 817,49 zł netto | 21 915,51 zł brutto |
| SBS-SMDI-E650C-6X32A | 6 obwody / 32 A | 23 761,09 zł netto | 29 226,14 zł brutto |
| SBS-SMDI-E650C-9X32A | 9 obwody / 32 A | 31 317,00 zł netto | 38 519,91 zł brutto |
| SBS-SMDI-E650C-12X32A | 12 obwody / 32 A | 39 666,87 zł netto | 48 790,25 zł brutto |
Jak dobieramy zamiennik
- Nie zamieniamy starego EMDR-10, HARD-45, VIA-DU-A10 ani starych rozdzielnic SBS na nowy system bez sprawdzenia dokumentacji i obwodów.
- Dla dachów i rynien sprawdzamy Elexant 650c z czujnikiem E650C-R.
- Dla podjazdów, ramp i schodów sprawdzamy Elexant 650c z czujnikiem E650C-G.
- Dla wielu obwodów i gotowej rozdzielnicy sprawdzamy SBS-SMDI-E650C w odpowiednim wariancie 3/6/9/12 obwodów i 16/20/32 A.
- Interex Katowice może dobrać, zamontować, uruchomić i wykonać pomiary, a zakres potwierdzamy przed realizacją.
Dokumenty producenta
Sterowanie dachami, rynnami, spustami i podjazdami
System przeciwoblodzeniowy ma działać wtedy, gdy istnieje ryzyko lodu, a nie grzać przypadkowo całą zimę. Dlatego ważny jest typ czujnika: temperatura, wilgoć, grunt, dach lub rynna.
| Sterownik / czujnik | Do jakiego systemu | Co sprawdzić przed zakupem |
|---|---|---|
| Elexant 650c | GM-2X / IceStop w rynnach i dachach oraz EM2-XR / EM-EM2-R w rampach/podjazdach | Sterowanie z czujnikami temperatury i wilgotności. Dobór zależy od miejsca: dach/rynna czy grunt/podjazd. |
| VIA-DU-20 | EM2-XR / EM-EM2-R na podjazdach, rampach, schodach i strefach zewnętrznych | Wymaga właściwego czujnika gruntu / wilgotności i prawidłowego położenia w strefie narażonej na lód. |
| EMDR-10 / GM-TA / Raystat-M2 | GM-2X / IceStop i systemy dachowo-rynnowe | Dobór zależy od układu rynien, spustów, koszy dachowych i sposobu odpływu wody. |
| Czujniki E650C / HARD / VIA-DU | czujniki temperatury, wilgoci, gruntu, powietrza i rynny | Czujnik musi mierzyć realne warunki tworzenia lodu, nie przypadkowe miejsce osłonięte od śniegu. |
Ważne: W dachach i podjazdach projektujemy cały tor odladzania: kabel, mocowanie, czujnik, sterowanie, zabezpieczenie i odpływ wody. Sam przewód bez dobrego sterowania często pracuje drogo albo nieskutecznie.

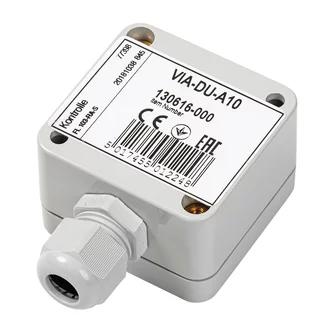

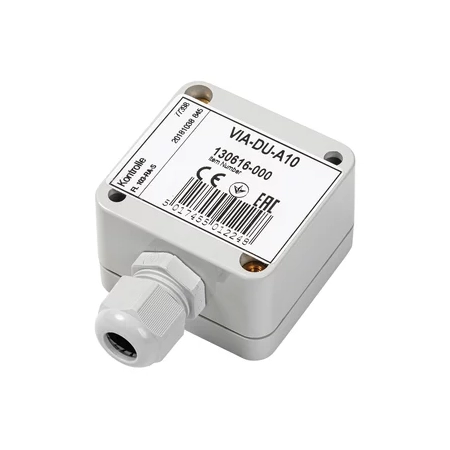

VIA-DU-A10 Czujnik temperatury otoczenia do EMDR10 - Raychem
Czujnik temperatury otoczenia do termostatu EMDR-10.
Typ czujnika: PTC
Stopień ochrony: IP54
Zaciski: 2,5 mm²
Przewód czujnika: 2x1,5 mm², max. 100m (nie wchodzi w skład zestawu)
Temperatura pracy: ―30°C do +80°C
Montaż: naścienny.
.jpg)
Polecamy swoje usługi w zakresie projektowania, opracowania dokumentacji projektowo - wykonawczej instalacji elektrycznych, doboru i montażu urządzeń oraz wsparcia technicznego dla produktu. Prawidłowy wcześniejszy dobór urządzenia, przygotowanie instalacji zasilającej i sterującej, pozwala uzyskać optymalny efekt końcowy urządzenia, bezpiecznego w eksploatacji.
Dobór, montaż i serwis
Mariusz Czapnik · wsparcie techniczne Interex
602 551 555 · interexkatowice@gmail.com
Zapytaj o dobór i montaż
