WinterGard-Cable 230 V / 400 V - konfigurator zakupu

Wybierz długości przewodów, sterowanie, czujniki, akcesoria instalacyjne i rozdzielnice. Strona sumuje wartości i pozwala dodać cały zestaw do koszyka jednym przyciskiem.

Założenia techniczne

30 W/mmoc jednostkowa przewodu

230 / 400 Vwarianty napięciowe

400 Vpraca międzyfazowa, bez obciążenia N

DDP/koszykzakup kilku pozycji naraz

Wariant 400 V zmniejsza prąd dla tej samej mocy względem 230 V. W praktyce ogranicza to spadki napięcia na zasilaniu i pomaga utrzymać moc grzewczą na długich odcinkach.

Kalkulator długości przewodu

Powierzchnia grzana m²

Wymagana moc W/m²

Przykład projektu Interex 3 x WINTERGARD-CABLE-400V-121M = 363 m przewodu i 10,89 kW mocy. Dla 30,45 m² daje to około 357,64 W/m². Dla listew EM2-SPACER-PL: 30,45 / 0,5 / 5 = 12,18 szt., przyjęcie praktyczne: 14 szt.

Instrukcja montażu WinterGard-Cable PDF Informacje o sterowniku Elexant 650c Kategoria: ogrzewanie schodów i podjazdów

0,00 zł netto 0,00 zł brutto

Foto	Produkt / numer	Dane techniczne	Cena netto	Cena brutto	Ilość	Karta
Kable grzejne 230 V 14 pozycji Gotowe odcinki WinterGard 230 V do zasilania jednofazowego, dobierane według długości trasy i wymaganej mocy. 230 Vzasilanie jednofazowe do krótszych i średnich odcinków30 W/mmoc jednostkowa do ochrony stref przed śniegiem i lodemDługośćwybierz gotowy odcinek najbliższy projektowanej trasie; przewodu nie dobiera się na okoSterowanieczujnik temperatury i wilgoci ogranicza zużycie energii

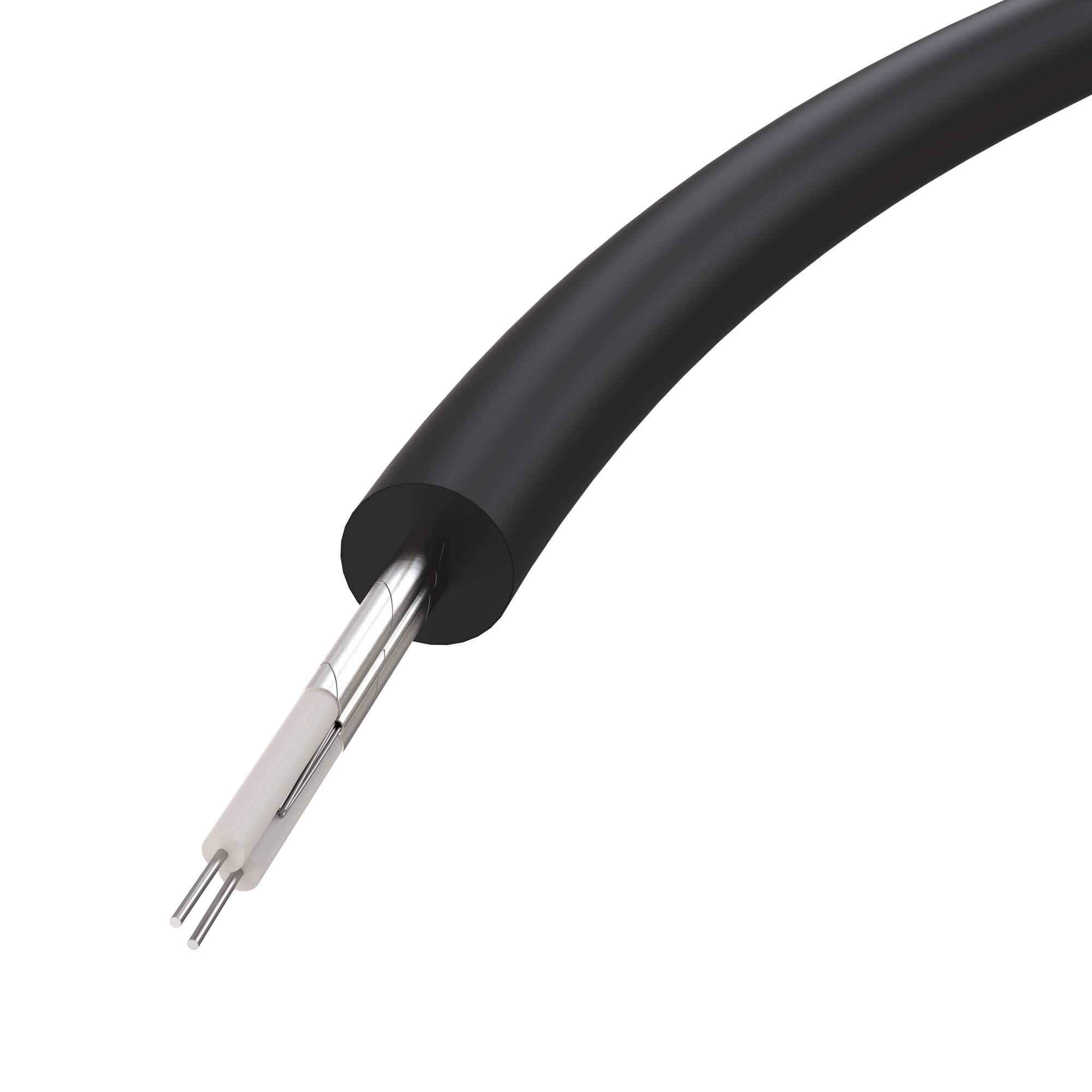

	WINTERGARD-CABLE-230V-10M1244-022768	10 m \| 300 W \| 230 V \| krótki odcinek, 30 W/m	233,00 złnetto	286,59 złbrutto	szt.	karta
	WINTERGARD-CABLE-230V-20M1244-022769	20 m \| 600 W \| 230 V \| 30 W/m	466,00 złnetto	573,18 złbrutto	szt.	karta
	WINTERGARD-CABLE-230V-29M1244-022770	29 m \| 850 W \| 230 V \| 30 W/m	602,00 złnetto	740,46 złbrutto	szt.	karta
	WINTERGARD-CABLE-230V-38M1244-022771	38 m \| 1100 W \| 230 V \| 30 W/m	770,00 złnetto	947,10 złbrutto	szt.	karta
	WINTERGARD-CABLE-230V-47M1244-022772	47 m \| 1400 W \| 230 V \| 30 W/m	951,00 złnetto	1 169,73 złbrutto	szt.	karta
	WINTERGARD-CABLE-230V-57M1244-022773	57 m \| 1700 W \| 230 V \| 30 W/m	1 123,00 złnetto	1 381,29 złbrutto	szt.	karta
	WINTERGARD-CABLE-230V-67M1244-022774	67 m \| 2000 W \| 230 V \| 30 W/m	1 233,00 złnetto	1 516,59 złbrutto	szt.	karta
	WINTERGARD-CABLE-230V-75M1244-022775	75 m \| 2250 W \| 230 V \| 30 W/m	1 384,00 złnetto	1 702,32 złbrutto	szt.	karta
	WINTERGARD-CABLE-230V-84M1244-022776	84 m \| 2500 W \| 230 V \| 30 W/m	1 536,00 złnetto	1 889,28 złbrutto	szt.	karta
	WINTERGARD-CABLE-230V-94M1244-022777	94 m \| 2800 W \| 230 V \| 30 W/m	1 645,00 złnetto	2 023,35 złbrutto	szt.	karta
	WINTERGARD-CABLE-230V-112M1244-022778	112 m \| 3350 W \| 230 V \| 30 W/m	1 920,00 złnetto	2 361,60 złbrutto	szt.	karta
	WINTERGARD-CABLE-230V-134M1244-022779	134 m \| 4000 W \| 230 V \| 30 W/m	2 507,00 złnetto	3 083,61 złbrutto	szt.	karta
	WINTERGARD-CABLE-230V-150M1244-022780	150 m \| 4500 W \| 230 V \| 30 W/m	2 513,00 złnetto	3 090,99 złbrutto	szt.	karta
	WINTERGARD-CABLE-230V-168M1244-022781	168 m \| 5000 W \| 230 V \| 30 W/m	2 619,00 złnetto	3 221,37 złbrutto	szt.	karta
Kable grzejne 400 V 7 pozycji Gotowe odcinki WinterGard 400 V do dłuższych tras i większych mocy, bez obciążania przewodu neutralnego. 400 Vzasilanie trójfazowe dla dłuższych tras i większych mocyBez Nwarianty 400 V nie obciążają przewodu neutralnegoProjektdobór po długości, mocy, prądzie obwodu i zabezpieczeniuRozdzielnicaprzy kilku obwodach warto dobrać panel SBS/SMDI
	WINTERGARD-CABLE-400V-26M1244-022761	26 m \| 780 W \| 400 V \| brak obciążenia N, 30 W/m	483,69 złnetto	594,94 złbrutto	szt.	karta
	WINTERGARD-CABLE-400V-35M1244-022762	35 m \| 1050 W \| 400 V \| brak obciążenia N, 30 W/m	651,12 złnetto	800,88 złbrutto	szt.	karta
	WINTERGARD-CABLE-400V-62M1244-022763	62 m \| 1860 W \| 400 V \| brak obciążenia N, 30 W/m	1 153,40 złnetto	1 418,68 złbrutto	szt.	karta
	WINTERGARD-CABLE-400V-121M1244-022764	121 m \| 3630 W \| 400 V \| wariant bazowy projektu, ok. 9,1 A	2 251,00 złnetto	2 768,73 złbrutto	szt.	karta
	WINTERGARD-CABLE-400V-172M1244-022765	172 m \| 5160 W \| 400 V \| brak obciążenia N, 30 W/m	3 199,77 złnetto	3 935,72 złbrutto	szt.	karta
	WINTERGARD-CABLE-400V-210M1244-022766	210 m \| 6300 W \| 400 V \| brak obciążenia N, 30 W/m	3 906,69 złnetto	4 805,23 złbrutto	szt.	karta
	WINTERGARD-CABLE-400V-250M1244-022767	250 m \| 7500 W \| 400 V \| brak obciążenia N, 30 W/m	4 650,83 złnetto	5 720,52 złbrutto	szt.	karta
Sterowanie i czujniki 5 pozycji Sterowniki oraz czujniki temperatury i wilgoci do automatycznej pracy systemów śnieg/lód. Elexant 650csterownik do układów przeciwoblodzeniowych z czujnikamiCzujnik gruntumierzy temperaturę i wilgoć nawierzchniCzujnik dachu/rynnysteruje pracą systemu przy oblodzeniu rynien i krawędzi dachuModbusumożliwia komunikację z automatyką lub nadzorem instalacji
	Elexant 650c-Modbus1244-022835	sterownik do ogrzewania przeciwoblodzeniowego	2 571,00 złnetto	3 162,33 złbrutto	szt.	karta
	E650C-G1244-022794	czujnik nawierzchniowy do sterowania śnieg/lód	1 947,00 złnetto	2 394,81 złbrutto	szt.	karta
	E650C-G-HOUSING1244-022796	obudowa montażowa czujnika nawierzchniowego	194,00 złnetto	238,62 złbrutto	szt.	karta
	SM-TF130-DI1244-022836	czujnik temperatury	306,00 złnetto	376,38 złbrutto	szt.	karta
	RAYSTAT-M21244-016962	alternatywny sterownik śnieg/lód	953,00 złnetto	1 172,19 złbrutto	szt.	karta
Akcesoria instalacyjne 4 pozycji Dystanse, taśmy, listwy i zestawy naprawcze potrzebne do poprawnego prowadzenia przewodów. Spacerutrzymuje właściwy rozstaw przewodu w nawierzchniTaśmaporządkuje prowadzenie przewodu i ułatwia montażNaprawazestaw naprawczy służy do serwisowego odtworzenia uszkodzonego odcinkaMontażdobierz akcesoria do podłoża, trasy i technologii wykonania
	EM2-SPACER-PL1244-005177	listwa dystansowa do prowadzenia przewodu	154,00 złnetto	189,42 złbrutto	szt. / 5 m	karta
	VIA-SPACER-10M198398-000	taśma rozstawcza	159,00 złnetto	195,57 złbrutto	szt. / 10 m	karta
	VIA-SPACER-25M893869-000	taśma rozstawcza	306,00 złnetto	376,38 złbrutto	szt. / 25 m	karta
	WINTERGARD CABLE-REPAIR-KIT1244-022784	zestaw naprawczy przewodu	147,00 złnetto	180,81 złbrutto	szt.	karta
Rozdzielnice 14 pozycji Rozdzielnice SBS/SMDI do zasilania kilku obwodów grzejnych z odpowiednim prądem i sterowaniem. SBSpanel zasilający do obwodów topienia śniegu i loduObwodydobór według liczby obwodów i prądu 16/20/32 AElexantwybrane rozdzielnice zawierają sterownik Elexant 650cZabezpieczeniasprawdź styczniki, RCD, zabezpieczenia nadprądowe i miejsce montażu

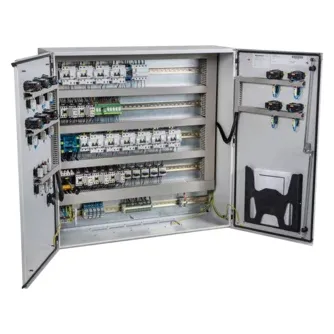

	SBS-02-SNR185780-000	rozdzielnica dla układów topienia śniegu	21 015,00 złnetto	25 848,45 złbrutto	szt.	karta

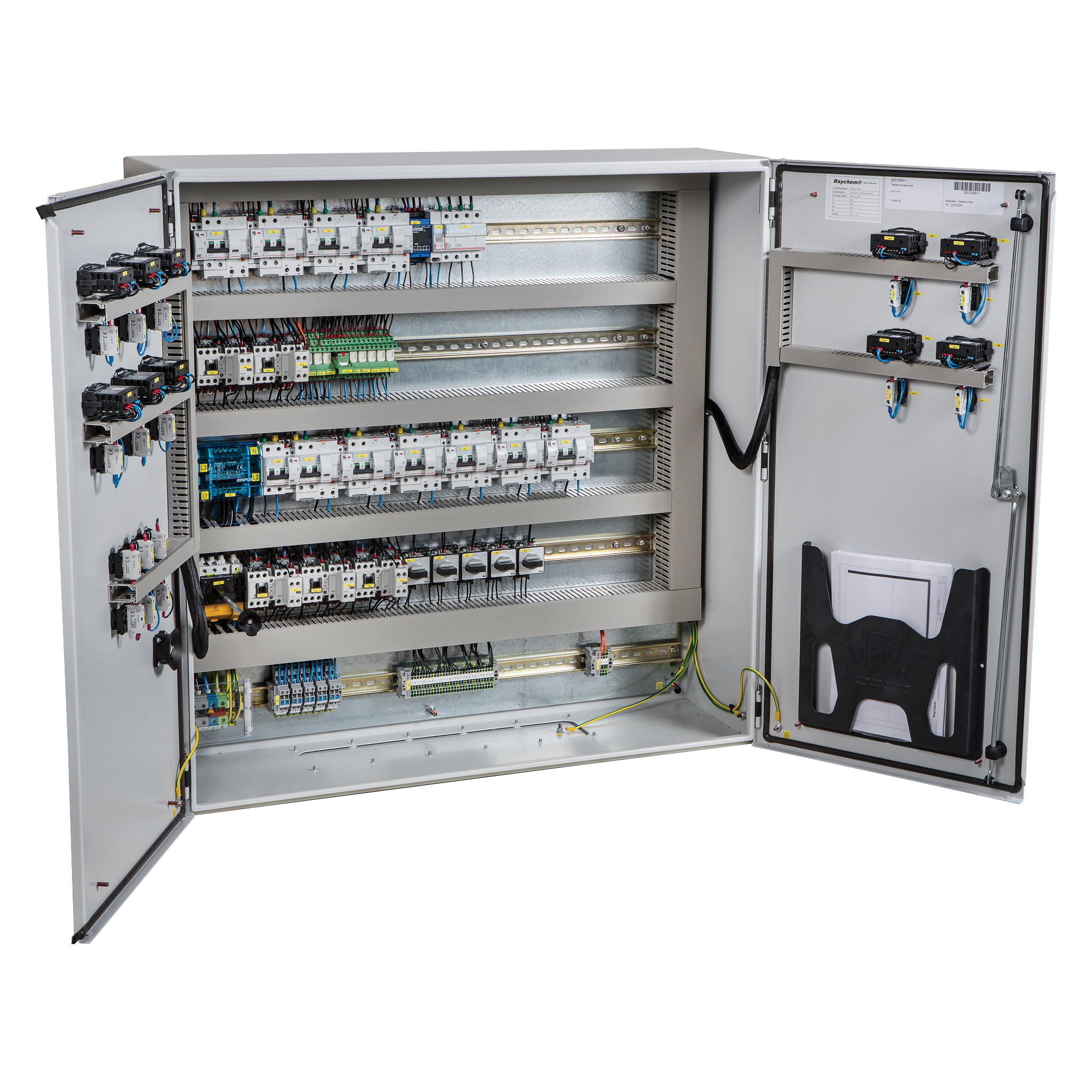

	SBS-04-SNR278362-000	rozdzielnica dla układów topienia śniegu	33 970,50 złnetto	41 783,71 złbrutto	szt.	karta
	SBS-SMDI-E650C-3X16A2000003965	rozdzielnica z Elexant 650c	17 542,49 złnetto	21 577,26 złbrutto	szt.	karta
	SBS-SMDI-E650C-6X16A2000003966	rozdzielnica z Elexant 650c	23 565,93 złnetto	28 986,09 złbrutto	szt.	karta
	SBS-SMDI-E650C-9X16A2000003967	rozdzielnica z Elexant 650c	29 735,74 złnetto	36 574,96 złbrutto	szt.	karta
	SBS-SMDI-E650C-12X16A2000003968	rozdzielnica z Elexant 650c	36 978,94 złnetto	45 484,10 złbrutto	szt.	karta
	SBS-SMDI-E650C-3X20A2000003969	rozdzielnica z Elexant 650c	17 817,49 złnetto	21 915,51 złbrutto	szt.	karta
	SBS-SMDI-E650C-6X20A2000003970	rozdzielnica z Elexant 650c	23 761,09 złnetto	29 226,14 złbrutto	szt.	karta
	SBS-SMDI-E650C-9X20A2000003971	rozdzielnica z Elexant 650c	31 317,00 złnetto	38 519,91 złbrutto	szt.	karta
	SBS-SMDI-E650C-12X20A2000003972	rozdzielnica z Elexant 650c	39 666,87 złnetto	48 790,25 złbrutto	szt.	karta
	SBS-SMDI-E650C-3X32A2000003961	rozdzielnica z Elexant 650c	17 817,49 złnetto	21 915,51 złbrutto	szt.	karta
	SBS-SMDI-E650C-6X32A2000003962	rozdzielnica z Elexant 650c	23 761,09 złnetto	29 226,14 złbrutto	szt.	karta
	SBS-SMDI-E650C-9X32A2000003963	rozdzielnica z Elexant 650c	31 317,00 złnetto	38 519,91 złbrutto	szt.	karta
	SBS-SMDI-E650C-12X32A2000003964	rozdzielnica z Elexant 650c	39 666,87 złnetto	48 790,25 złbrutto	szt.	karta
