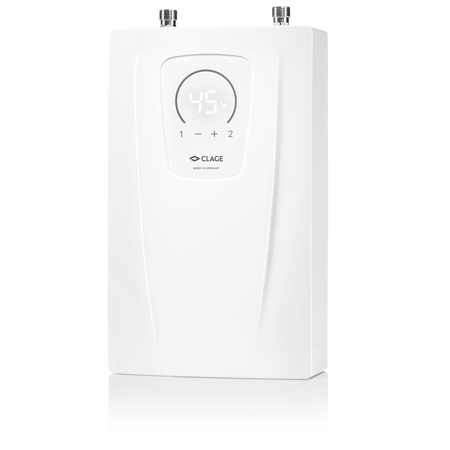

CEX 9-U (Export) - CLAGE
CLAGE CEX 9-U (Export) / art. 2400-26449 /
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Kompletacja instalacji przepływowego ogrzewacza wody
CEX 9-U (Export) - CLAGE · 2400-26449
CEX 9-U (Export) - CLAGE: pod punktem poboru, przyłącza do góry; G 1/2; ciśnieniowo albo bezciśnieniowo według armatury. Maks. 10 bar, dopływ ≤ 60°C, rezystywność wody ≥ 1100 Ωcm przy 15°C. Start 2 l/min, ograniczony przepływ maks. 5 l/min. Przy 230 V: nastawa 6,6 kW / 28,7 A wymaga minimum 3×4 mm²; 8,8 kW / 38,3 A minimum 3×6 mm². Zasilanie 1~/N/PE 220–240 V, przyłącze stałe. Zaciski maks. 10 mm².
W komplecie z urządzeniem
- Fabryczny przewód elektryczny — do przyłączenia stałego, nie do zwykłego gniazda 230 V.
- Śruby, kołki i uszczelki przyłączy; sprawdź ich przydatność do ściany.
- Sitko filtra wewnątrz urządzenia; wymagane czyszczenie po kontroli przepływu.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| WymaganeArmatura i właściwy schemat wodny | Wybierz jeden układ: standardową armaturę ciśnieniową albo zalecaną armaturę bezciśnieniową. Odpowiednia istniejąca bateria nie wymaga wymiany. Przy układzie otwartym wylot musi pozostać swobodny; nie dodawaj zaworu zamykającego za urządzeniem. Dopasuj wydajność punktów do mocy. Instrukcja urządzenia: s. 63, 4 | 1 wybrana armatura na punkt, bez duplikowania wyposażenia Dobierz z Interex |
| WymaganeZawór odcinający i połączenia wodne | Zapewnij odcięcie na dopływie zimnej wody i dostęp do obsługi. Przyłącza urządzenia G 1/2; uszczelki dopasowane do płaskich połączeń. Rury nie mogą przenosić obciążeń na króćce; izoluj przewody CWU. Przejścia do gwintów istniejącej instalacji dobierz po pomiarze; nie stosuj FVS/trójnika G 3/8 bez właściwego przejścia. Instrukcja urządzenia: s. 63 | 1 odcięcie dopływu; długości i przejścia według montażu Dobierz z Interex |
| WymaganeObwód elektryczny, puszka i rozłączanie | Przy 230 V: nastawa 6,6 kW / 28,7 A wymaga minimum 3×4 mm²; 8,8 kW / 38,3 A minimum 3×6 mm². Zasilanie 1~/N/PE 220–240 V, przyłącze stałe. Zaciski maks. 10 mm². Dobierz zabezpieczenie przewodu do ustawionej mocy, sposobu ułożenia i warunków instalacji. Zapewnij wielobiegunowe rozłączanie ze szczeliną ≥ 3 mm/biegun i ochronę wymaganą dla miejsca montażu. Odczyt tabliczki i pomiary wykonuje Interex; minimum z tabeli nie zastępuje obliczeń przewodu. Instrukcja urządzenia: s. 58, 64, 5 | 1 odpowiedni obwód i punkt przyłącza, według instalacji Dobierz z Interex |
| WymaganeMocowanie i dostęp serwisowy | Montuj pionowo, przyłączami wody do góry pod punktem poboru. Wykorzystaj dostarczane mocowania, jeśli pasują do podłoża; w innym podłożu dobierz odpowiednie kotwy. Pomieszczenie bez mrozu, możliwie krótka trasa do poboru. Przy CFX-U unikaj sąsiedztwa metalu tłumiącego radio. Instrukcja urządzenia: s. 63 | Dostarczany komplet; inne kotwy tylko po ocenie podłoża Dobierz z Interex |
| WymaganeWarunki wody i pierwsze uruchomienie | Dopływ ≤ 60°C; ciśnienie nigdy ponad 10 bar; rezystywność ≥ 1100 Ωcm przy 15°C. Przepłucz instalację i całkowicie odpowietrz bez zasilania. Ustaw i zapisz moc MPS podczas uruchomienia. Filtr w urządzeniu jest elementem dostawy, nie dodatkowym zakupem. Instrukcja urządzenia: s. 58, 65 | Kontrola parametrów i uruchomienie, bez dodatkowego filtra na podstawie nazwy Dobierz z Interex |
| Serwis / wymianaFiltr i regulator strumienia | Czyść fabryczne sitko i regulator strumienia po spadku przepływu. Części elektryczne i wodne: przegląd co 3 lata według instrukcji. Wymianę sitka i przewodu dobiera się do tabliczki, nie ogólnie do nazwy CEX/CDX. Instrukcja urządzenia: s. 56, 57 | Tylko po kontroli zużycia; bez domyślnego zakupu Dobierz z Interex |
| OpcjonalnieSterowanie radiowe — zgodność z rocznikiem | Najpierw odczytaj rocznik i wersję elektroniki. Od 2022 stosuj zestaw/adapter C; 2017–2021 starszy FX. Zestaw FXS zawiera adapter, więc nie dokupuj drugiego. Sam pilot wymaga zgodnego odbiornika. Nie używaj adaptera M,D do CEX. Źródło doboru: s. 48 | 1 wybrany wariant sterowania albo brak zakupu
|
| OpcjonalnieRegulator strumienia do armatury | CSP 6 / CSP 6a / CSP 6i około 3,5 l/min wspiera oszczędny przepływ. Wybierz jeden wariant: sam wkład dla tulejki M22/24, adapter M24a do gwintu wewnętrznego lub M22i do zewnętrznego. Nie dokupuj, jeśli odpowiedni regulator jest już w wybranej armaturze. Źródło doboru: s. 47 | 1 szt. tylko gdy potrzebne; wariant według gwintu
|
Armatura, piloty i warianty regulatora strumienia są alternatywne. Nie kupuj wszystkich pozycji do jednego montażu.
Tabliczka znamionowa i instrukcja dostarczona z egzemplarzem rozstrzygają generację; radiowe opcje zależą od rocznika.
Zabezpieczenia, przewody i elementy nieobecne w potwierdzonych kartach dobiera Interex po sprawdzeniu instalacji.
Instrukcja montażu producenta (PL) · wersja 03.2025 · dobór dla SKU 2400-26449
Dobór i dokumentacja
CEX 9-U (Export) - CLAGE: pod punktem poboru, przyłącza do góry; G 1/2; ciśnieniowo albo bezciśnieniowo według armatury. Maks. 10 bar, dopływ ≤ 60°C, rezystywność wody ≥ 1100 Ωcm przy 15°C. Start 2 l/min, ograniczony przepływ maks. 5 l/min. Przy 230 V: nastawa 6,6 kW / 28,7 A wymaga minimum 3×4 mm²; 8,8 kW / 38,3 A minimum 3×6 mm². Zasilanie 1~/N/PE 220–240 V, przyłącze stałe. Zaciski maks. 10 mm².
Oryginalna karta: CEX 9-U (Export) - CLAGE — dane i formularz zakupu
CEX 9-U (Export) - CLAGE
Dostępność: Dostępny
Czas wysyłki: 5 dni
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 2400-26449
Kod EAN: 4010436264491
- Opis produktu
CEX 9-U (Export) - CLAGE - produkt CLAGE z katalogu Gesamtkatalog 2026.
CLAGE - produkty i akcesoria z katalogu 2026
Rodzina produktu: CLAGE - katalog 2026
- Numer katalogowy: 2400-26449
- EAN: 4010436264491
- Cena w sklepie: 1 710,00 zł netto, orientacyjnie 2 103,30 zł brutto.
Interex Katowice zapewnia dobór techniczny, sprzedaż, kompletację osprzętu oraz wsparcie montażowe i serwisowe.
