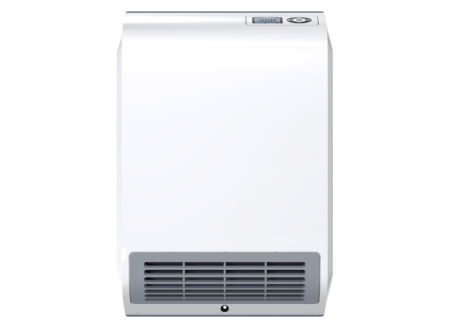

CK 20 Trend LCD - ogrzewacz szybkonagrzewający Trend LCD 2.0 kW - Stiebel Eltron

Wykorzystaj dostarczony uchwyt jako szablon. Zawieś na górnych wycięciach i zabezpiecz dolnym wkrętem dobranym do ściany.

1 uchwyt w komplecie

Masa według instrukcji 2,5 kg. Dwa wkręty/kołki do uchwytu o rozstawie 202 mm oraz osobny dolny wkręt zabezpieczający i kołek; miejsce wyznacz z uchwytu i otworu w obudowie. Dobierz kotwy, kołki, śruby i ewentualne wzmocnienie do rzeczywistego podłoża oraz obciążenia. Producent nie wskazuje jednego zestawu dla wszystkich ścian.

2 punkty uchwytu + 1 dolny punkt zabezpieczający

Co najmniej 100 mm nad urządzeniem, po bokach i pod nim oraz 500 mm z przodu. Z tyłu co najmniej 10 mm. Bez wieszaka producent zaleca wysokość montażu 300–500 mm. Zapewnij miejsce z boku do wysuwania filtra o szerokości 275 mm; przy wnęce instrukcja dopuszcza najpierw zdjęcie urządzenia z uchwytu. Nie montuj bezpośrednio pod gniazdem; nie zasłaniaj wlotu ani wylotu. Przewód nie może stykać się z gorącymi elementami.

1 odpowiednie miejsce

Ta instrukcja przewiduje użycie na fabrycznym uchwycie na pionowej ścianie. CK zamontuj pionowo, według rysunku uchwytu. Nie dobieraj stóp lub podstaw z innej serii na podstawie podobnej nazwy.

0 niepotwierdzonych nóg lub podstaw

2000 W, 8,7 A, 1/N ~230 V, klasa II: bez przyłączenia PE do urządzenia. Sprawdź obciążenie obwodu, przekrój instalacji i zabezpieczenia. Fabryczną wtyczkę podłącz do właściwego, łatwo dostępnego gniazda. Nie dodawaj przewodu ochronnego do urządzenia klasy II.

1 właściwy obwód; wykorzystaj sprawne istniejące elementy

Alternatywa z instrukcji: skrócony fabryczny elastyczny przewód do odpowiedniej puszki z prawidłowymi zakończeniami żył. Zachowaj klasę II; bez przyłączania PE do urządzenia. Zapewnij rozłączanie wszystkich biegunów z przerwą co najmniej 3 mm i możliwość zdjęcia urządzenia z uchwytu. Fabrycznego elastycznego przewodu nie zastępuj sztywnym kablem.

Puszka, złącza i rozłączanie tylko przy tym sposobie

Przy wannie lub prysznicu elementy obsługi nie mogą być dostępne osobie korzystającej z kąpieli. Miejsce i przyłącze sprawdź według stref ochronnych i lokalnych wymagań; IP24 nie oznacza dowolnego montażu w łazience.

Ocena przed montażem

Opcjonalny oryginalny wieszak wskazany w instrukcji CK 20 Trend LCD; wsuwany w przewidziane mocowania z tyłu. Po montażu wieszak musi być co najmniej 600 mm nad podłogą. Przeznaczony do tekstyliów pranych w wodzie; nie używaj do tkanin pranych chemicznie, wrażliwych na temperaturę ani łatwopalnych. Nie zasłaniaj korpusu i wylotu. Dokładnego produktu nie odnaleziono w aktualnym katalogu sklepu; dobór i wycena przez Interex.

1 tylko jeśli potrzebny; nie jest w komplecie

Wbudowany regulator ma trzy programy tygodniowe (własny do 14 faz Komfort), start adaptacyjny i wykrywanie otwartego okna. Detekcja okna przełącza na ochronę przeciwmrozową na godzinę lub do ręcznego zakończenia. Ustaw dzień, godzinę, temperatury i program po montażu. Nie dokupuje się drugiego termostatu ani czujnika okna do tych fabrycznych funkcji.

0 dodatkowych regulatorów do podstawowej pracy

Po odłączeniu i ostygnięciu czyść łagodnym środkiem. Nie stosuj środków ściernych, żrących ani aerozolu w szczelinach; nie dopuszczaj wilgoci do elektroniki. Części, przewód i elementy zabezpieczające dobiera Interex do dokładnej wersji i rzeczywistej usterki; nie są obowiązkowym zakupem dla nowego kompletnego urządzenia. Filtr pyłowy wysuwa się z boku i wymaga regularnego czyszczenia. Gdy zadziała bezpiecznik topikowy, instrukcja zabrania ponownego uruchomienia bez rozwiązania usterki.

Części wymienne tylko przy stwierdzonej potrzebie
