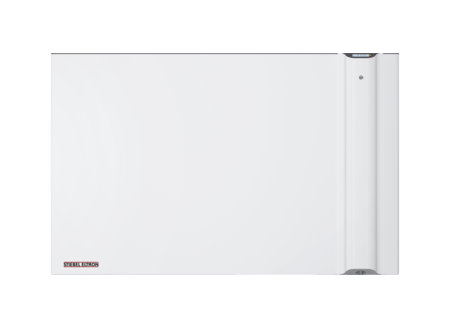

CND 100 - konwektor Duo 1 kW - Stiebel Eltron

W komplecie są metalowa zawieszka, cztery nylonowe kołki 8×50 mm oraz cztery śruby 5×60 mm. Zawieszkę wykorzystaj jako szablon czterech punktów. Rysunek przewiduje otwory Ø8 mm o głębokości 60 mm dla fabrycznych kołków. Zamocuj tylko do podłoża, w którym te elementy uzyskują odpowiednią nośność; przy innej ścianie dobierz właściwe mocowania, bez ponownego zakupu całej zawieszki.

1 zawieszka + 4 kołki + 4 śruby — fabryczne

Masa 7,7 kg, wymiary 504 × 790 × 120 mm. Ustaw dłuższy bok poziomo i wykorzystaj fabryczną zawieszkę. Nie instaluj na powierzchni z drewna ani tworzywa sztucznego. Unikaj przeciągu i strumienia powietrza zakłócającego pomiar temperatury. Dodatkowe kotwy lub wzmocnienie potrzebne tylko gdy fabryczne mocowania nie odpowiadają podłożu.

4 sprawdzone punkty; tylko brakujące elementy do innego podłoża

Według rysunku: co najmniej 150 mm z każdej strony i nad podłogą, 150 mm do półki nad urządzeniem oraz 500 mm do sufitu. Wlot i wylot mają pozostać odsłonięte. Nie zasłaniaj urządzenia zasłoną, meblami ani ubraniami; nie montuj bezpośrednio pod gniazdem. Nie stosuj odstępów z CON albo CWM zamiast rysunku CND.

1 miejsce spełniające rysunek producenta

Instrukcja tego CND przewiduje poziomy montaż na ścianie z dołączoną zawieszką. Nie potwierdza zestawu nóg ani instalacji wolnostojącej. Takich elementów nie dobieramy na podstawie podobnej nazwy innego grzejnika.

0 nóg lub podstaw bez osobnego potwierdzenia OEM

Moc 1000 W, prąd 4,3 A, 1/N ~230 V, 50 Hz. Urządzenie ma podwójną izolację, klasę II: nie podłączaj przewodu ochronnego do urządzenia. Zapewnij odpowiedni obwód i możliwość odłączania dwóch biegunów z przerwą co najmniej 3 mm. Przekrój instalacji i ochronę dobiera Interex do rzeczywistych warunków.

1 właściwy obwód i sposób rozłączania

Bieżąca karta OEM tego modelu wskazuje przyłącze stałe z żyłą FIL. Wspólna instrukcja opisuje także wersję dostarczaną z wtyczką; przed przygotowaniem przyłącza Interex potwierdzi wykonanie przewodu w rzeczywistej dostawie. Przy wersji bez wtyczki brązowy przewód to L, niebieski N, a czarny jest przewodem sterującym. Zasilanie L/N zapewnia prawidłową pracę bez zewnętrznego programatora; nieużywaną żyłę FIL zabezpiecz oddzielnie. Nigdy nie podłączaj czarnej żyły do PE. Puszkę i złącza dobiera się do dostarczonego przewodu, bez wymiany sprawnego przewodu na nowy.

Puszka lub właściwe gniazdo wyłącznie po sprawdzeniu przewodu dostawy

IP24 nie pozwala na montaż wewnątrz przestrzeni wanny lub prysznica oznaczonej na rysunku jako strefa 1. Przyłącze zaciskowe w wilgotnym pomieszczeniu, również kuchni, ma być co najmniej 250 mm nad podłogą. Miejsce i zabezpieczenia obwodu muszą spełniać także krajowe i lokalne wymagania. Jeżeli obwód chroni RCD 30 mA, używana żyła sterująca również musi być objęta jego działaniem.

Ocena stref i przyłącza; wyposażenie według instalacji

Własny regulator zapewnia temperaturę Komfort/Eko, ochronę 7±3°C oraz trzy programy tygodniowe; P1 można dostosować godzinowo dla kolejnych dni, P2/P3 mają gotowy układ czasowy. Czujnik otwartego okna przełącza na ochronę przeciwmrozową; powrót po zamknięciu okna jest ręczny klawiszem M. Nie dokupuj osobnego termostatu ani czujnika okna do tych funkcji.

0 dodatkowych regulatorów do zwykłej pracy

Bieżąca karta OEM podaje wykrywanie obecności, a instrukcja opisuje funkcję oraz jej zasięg: około 3 m w głąb i 4 m wszerz, według rysunku. Pole ma pozostać wolne od przeszkód; ruch w poprzek czujnika wykrywany jest skuteczniej niż ruch w jego kierunku. Funkcja działa w trybie Komfort. Jej dostępność sprawdź na panelu rzeczywiście dostarczonego urządzenia; nie dopisano osobnego zewnętrznego czujnika.

Funkcja urządzenia, bez drugiego zakupu

Możliwe przy dostawie z żyłą FIL i sterownikiem zgodnym z przewodem sterującym. Wybierz na urządzeniu tryb przewodu sterującego; urządzenie działa także bez tego rozwiązania. Czarna żyła nie jest PE. Sprawdź sposób zasilania, zabezpieczenia i rozłączania wspólnie z obwodem grzejnika. Nie wskazano uniwersalnego sterownika ani modułu Wi-Fi bez potwierdzenia zgodności.

Tylko przy wybranym zewnętrznym układzie

Instrukcja dopuszcza sterowanie zewnętrznym timerem lub sterowaną wtyczką po włączeniu funkcji zdalnego sterowania w ustawieniach CND. Po przerwie zasilania dłuższej niż 30 minut grzejnik wtedy uruchamia tryb Komfort z wcześniejszą temperaturą; wykrywanie obecności i otwartego okna zostają wyłączone. To warunek świadomego wyboru tej automatyki. Łącznik i sposób przyłączenia dobierz do mocy urządzenia i rzeczywistej wersji przewodu. Nie oznacza to fabrycznej aplikacji ani Wi-Fi.

1 zgodny układ tylko jeżeli potrzebny

Instrukcja zaleca czyszczenie co 6 miesięcy suchą szmatką, po wyłączeniu i ostygnięciu. Przewód wymienny wymaga doboru do wersji: H05V2V2-F HAR 2×1,00 lub 3×1,00 mm², z odpowiednim zakończeniem; dobiera go i wymienia Interex przy serwisie. Nowe kompletne urządzenie nie wymaga dodatkowego przewodu ani filtrów.

Części wymienne dopiero w razie potrzeby
