Stiebel Eltron

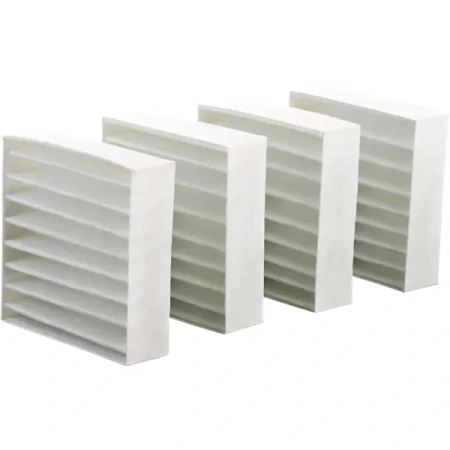

Filtry do VLR 70 - COARSE 30 G2 - 4 szt Stiebel Eltron
Filtr do VLR 70: ISO Coarse >30% (G2); zestaw 4 szt.. Numer 239562.
Wybierz model i akcesoria Dane i dokumentyRodzina produktów i akcesoria
Wybierz model. Wiersze poniżej pokazują osprzęt dopasowany do tego urządzenia. Każdy wybrany wariant ma osobną ilość.
Dobór i dokumentacja
Sprawdź parametry i sposób montażu wybranego modelu w dokumentacji. Akcesoria dobieraj do pełnego oznaczenia urządzenia.
Oryginalna karta: Filtry do VLR 70 - COARSE 30 G2 - 4 szt Stiebel Eltron — dane i formularz zakupu
Filtry do VLR 70 - COARSE 30 G2 - 4 szt Stiebel Eltron
Dostępność: Dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 42,00 zł
Numer katalogowy: 239562
Kod EAN: 4017212395622
Stan produktu: Nowy
Ilość sztuk w komplecie: 4
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
Bezpieczeństwo i spokój dzięki naszemu doświadczeniu
Wsparcie techniczne na każdym etapie - sprzedaż, montaż, serwis
Przykłady naszych usług instalacyjnych, montaży, obsługi gwarancyjnej i pogwarancyjnej zapewniające klientom długotrwałe zadowolenie i bezproblemowe korzystanie z urządzeń
Zagadnienia techniczne Mariusz Czapnik tel 602 551 555
- Opis produktu
- BRAK: rekuperacja ścienna w łazience?
- Budowa, tunel, WES i serwis
- Kominek i bezpieczeństwo wentylacji
- Centralna czy decentralna wentylacja?
- Akcesoria (1)
- Produkty powiązane (2)
- Do pobrania (1)
- Klipy filmowe (12)
Rekuperator wybierasz jak system, nie jak pojedynczy karton.
W tym układzie najpierw wpisujesz liczbę rekuperatorów VLR 70, potem dobierasz automatykę, tunel/przejście, filtry i ewentualny montaż. Dzięki temu klient widzi cały zestaw techniczny i może dodać elementy bez szukania ich po sklepie.
Sterowników może być więcej niż jeden. Jeżeli instalacja ma osobne strefy, kondygnacje, najemców albo różne harmonogramy pracy, każda grupa VLR 70 może dostać własny sterownik zamiast jednego wspólnego sterowania dla całego obiektu.
1. Rekuperator VLR 70
Podstawowy element układu. Ilość wpisujesz samodzielnie, bo projekt zależy od pomieszczeń, ścian i stref pracy.
VLR 70 L Trend EU - STIEBEL ELTRON
Główna jednostka wentylacji decentralnej. Wpisujesz tyle sztuk, ile rekuperatorów ma pracować w mieszkaniu lub domu. Standardowy zakres ściany przyjmowany w karcie: 300-550 mm.
2. Sterowniki i automatyka
Dobór robimy po liczbie jednostek i po strefach. Jeden sterownik może obsłużyć grupę, ale większy dom albo osobne kondygnacje często mają więcej niż jeden sterownik.
VLR 70-2 CU - STIEBEL ELTRON
Sterownik do układu do 2 jednostek VLR 70. Najprostszy dobór dla jednej pary nawiew/wywiew albo małej strefy.
VLR 70-4 CU - STIEBEL ELTRON
Sterownik do układu do 4 jednostek VLR 70. Dobry wybór dla 3-4 rekuperatorów w jednej strefie pracy.
VLR 70-8 CU - STIEBEL ELTRON
Sterownik do układu do 8 jednostek VLR 70. Dla większego mieszkania, domu albo instalacji planowanej pod rozbudowę.
RC-2-VD P/2 - STIEBEL ELTRON
Sterowanie RC-2-VD do układu do 2 jednostek LWE 40 / VLR 70. Wybór, gdy potrzebny jest nowocześniejszy panel i rozbudowana automatyka zamiast podstawowego CU.
RC-2-VD P/4 - STIEBEL ELTRON
Sterowanie RC-2-VD do układu do 4 jednostek LWE 40 / VLR 70. Dobre przy większej strefie, kiedy klient chce jeden panel dla kilku urządzeń.
RC-2-VD P/8 - STIEBEL ELTRON
Sterowanie RC-2-VD do układu do 8 jednostek LWE 40 / VLR 70. Wariant do większej instalacji, rozbudowy i integracji, gdy potrzebny jest układ bardziej zaawansowany niż standard CU.
3. Tunel, izolacja i montaż
Przejście przez ścianę trzeba dobrać do grubości muru, ocieplenia i dostępu serwisowego. WES dodajemy tam, gdzie potrzebne jest lepsze opracowanie izolacji przejścia.
TS 30 VLR 70 - STIEBEL ELTRON
Tunel / odcinek montażowy do przejścia przez ścianę 100-300 mm. Przy nietypowej ścianie najpierw mierzymy grubość i sposób ocieplenia.
LWE 40 WES - Stiebel Eltron
Tunel izolacyjny WES / element przejścia ściennego do wentylacji decentralnej. Stosujemy, gdy przejście wymaga dopracowania izolacji termicznej i akustycznej.
Montaż VLR 70 - Interex Katowice
Montaż od 3 000 zł netto: sprawdzenie miejsca, przewiert, osadzenie przejścia, montaż urządzenia i sterowania, uruchomienie oraz kontrola pracy. Cena zależy od liczby jednostek, ściany, dojazdu i prac dodatkowych.
4. Filtry VLR 70
W standardzie rozróżniamy stronę zewnętrzną i wewnętrzną: G2 od elewacji oraz F7 od strony pomieszczenia. Opcjonalne filtry dobieramy do pyłu, smogu, pyłków albo zapachów.
SP VLR 70 RF COARSE 30 G2-4 - STIEBEL ELTRON
COARSE 30 G2 - filtr podstawowy, komplet 4 szt. Standardowo pracuje po stronie zewnętrznej i chroni wymiennik przed większym pyłem.
SP VLR 70 RF COARSE 60 G4-4 - STIEBEL ELTRON
COARSE 60 G4 - dokładniejszy filtr wstępny niż G2, do większego zapylenia i ochrony urządzenia.
SP VLR 70 RF EPM10 50 M5-4 - STIEBEL ELTRON
EPM10 50 M5 - filtr średniej dokładności do pyłów drobniejszych niż filtr wstępny.
SP VLR 70 RF EPM1 50 F7-4 - STIEBEL ELTRON
EPM1 50 F7 - filtr dokładny, standardowo po stronie wewnętrznej. Pomaga ograniczać pył drobny i pyłki w nawiewie.
SP VLR 70 RF EPM1 80 F9-4 - STIEBEL ELTRON
EPM1 80 F9 - wysoka filtracja nawiewu. Dobieramy przy smogu, pyłkach lub wymaganiu wyższej ochrony powietrza.
SP VLR 70 RF ACTIVE CARBON-4 - STIEBEL ELTRON
ACTIVE CARBON - filtr z węglem aktywnym do ograniczania zapachów. Nie zastępuje filtra przeciwpyłowego.
Filtr do VLR 70 - Stiebel Eltron
Filtr do VLR 70 - zachowany wariant sklepu. Dobór potwierdzamy po typie filtra i stronie montażu.
Filtry do VLR 70 - COARSE 30 G2 - 4 szt Stiebel Eltron
COARSE 30 G2 - komplet 4 szt.; zachowany wariant sklepu jako osobna karta produktu.
Zachowane karty zestawów VLR 70 1-8
Montaż lokalny i ogólnopolski wykonujemy po uzgodnieniu zakresu prac, warunków instalacji, dojazdu i terminu. 5 lat gwarancji na montaż przy usłudze wykonanej przez Interex.
Jak pracuje VLR 70 w ścianie
VLR 70 pracuje jako decentralna wentylacja z odzyskiem ciepła. Urządzenia cyklicznie zmieniają kierunek przepływu: raz nawiewają świeże powietrze przez wymiennik, a raz wywiewają powietrze zużyte i ładują wymiennik energią.
Na zewnątrz
Powietrze przechodzi przez stronę elewacji. Standardowo przyjmujemy filtr zgrubny G2 od strony zewnętrznej.
W pomieszczeniu
Po stronie obsługowej stosujemy dokładniejszą filtrację nawiewu, zwykle F7. Dostęp serwisowy musi zostać zachowany.
Sterowników może być więcej niż jeden
Nie dobieramy automatyki wyłącznie po sumie rekuperatorów. Najpierw ustalamy liczbę stref, sposób użytkowania pomieszczeń, długości prowadzenia przewodów i to, czy klient chce wspólną pracę całego układu, czy osobne harmonogramy.
| Układ | Typowy dobór | Kiedy dać więcej niż 1 sterownik |
|---|---|---|
| 1-2 rekuperatory | VLR 70-2 CU | Zwykle jeden sterownik, chyba że urządzenia mają pracować jako całkowicie niezależne strefy. |
| 3-4 rekuperatory | VLR 70-4 CU | Jeden sterownik dla jednej strefy; dwa sterowniki, gdy np. salon i część nocna mają pracować inaczej. |
| 5-8 rekuperatorów | VLR 70-8 CU | Jeden sterownik dla jednej dużej strefy albo kilka sterowników dla pięter, lokali, biura i mieszkań. |
| Więcej stref niż jedna | 2 lub więcej sterowników | Gdy klient chce różne tryby pracy, różne godziny, osobne kondygnacje albo łatwiejszy serwis grupami. |
Wniosek: większa liczba sterowników nie jest błędem. Jest poprawnym podziałem automatyki, jeżeli instalacja ma kilka niezależnych stref pracy.
RC-2-VD, VLR 70 CU i Tecalor - czego nie mieszać
RC-2-VD P/2, P/4 i P/8 jest automatyka do decentralnej wentylacji Stiebel Eltron LWE 40 / VLR 70. Nie traktujemy go jako sterownika do Tecalor TL 200-50 ani jako zwykłego zamiennika bez sprawdzenia przewodów i zasilania.
| Wariant | Zasilanie / napięcie pracy | Przewody sterowania | Kiedy stosować |
|---|---|---|---|
| VLR 70-2 CU / VLR 70-4 CU / VLR 70-8 CU | Sterownik zasilany 1/N 100-240 V, wyjście do jednostek 24 V. | Do panelu/sterownika przewód sterowania typu YR 4 x 0,8 mm² lub równoważny; długości i topologię sprawdzamy przed montażem. | Najprostszy dobór dla 1-8 jednostek VLR 70 w jednej strefie albo kilku prostych strefach. |
| RC-2-VD P/2 / P/4 / P/8 | Układ 24 V DC z zasilaczem i automatyką RC-2-VD; wariant dobierany do 2, 4 albo 8 jednostek. | Do jednostek stosowane są 4 żyły sterowania/zasilania niskonapięciowego; w instalacjach rozszerzonych dochodzi połączenie z interfejsem systemowym i opcjonalnie komunikacja RS485/Modbus. | Gdy klient chce bardziej rozbudowaną automatykę, panel, integrację BMS/Modbus lub wygodniejszą obsługę większej instalacji. |
| Tecalor TL 200-50 / EC Air | Osobny system producenta Tecalor; nie dobieramy go zamiennie do VLR 70 bez osobnej weryfikacji dokumentacji. | Inny układ automatyki i inne elementy systemowe. | Nie mieszać z VLR 70 w koszyku bez potwierdzenia kompatybilności. |
Wniosek praktyczny: na stronie VLR pokazujemy oba kierunki: proste CU do klasycznej instalacji oraz RC-2-VD jako automatyka rozszerzona. Przy modernizacji zawsze sprawdzamy istniejące przewody, liczbę jednostek, strefy pracy i miejsce montażu zasilacza/sterownika.
Przejście przez ścianę: standard, TS 30 i WES
Praktyka Interex: przed sprzedażą do montażu sprawdzamy grubość ściany, warstwę ocieplenia, miejsce przewiertu, elewację, dostęp do serwisu filtrów i prowadzenie przewodów sterowania.
Filtry VLR 70: co jest w standardzie
W VLR 70 ważne jest rozróżnienie strony zewnętrznej i wewnętrznej. Dzięki temu klient wie, co wymienia i dlaczego filtr z elewacji nie pełni tej samej roli co filtr od pokoju.
| Strona urządzenia | Filtr | Nr kat. | Znaczenie |
|---|---|---|---|
| Od zewnątrz / elewacja | VLR 70 RF COARSE 30 G2-4 | 239562 | Filtr zgrubny. Chroni kanał, wymiennik i urządzenie przed większymi zabrudzeniami. |
| Od wewnątrz / pomieszczenie | VLR 70 RF EPM1 50 F7-4 | 239577 | Filtr dokładniejszy dla nawiewu od strony obsługowej; lepszy na pył drobny i pyłki. |
| Opcjonalnie | G4, M5, F9, Active Carbon | 239575 / 239576 / 201274 / 239574 | Dobieramy do zapylenia, smogu, pyłków, zapachów i wymagań serwisowych. |
Serwis: brudny filtr zmniejsza przepływ, zwiększa hałas i pogarsza odzysk ciepła. Przy kilku rekuperatorach od razu liczymy komplety filtrów po liczbie urządzeń i stronie pracy.
Kominek a VLR 70: najpierw bezpieczeństwo
Jeżeli w budynku pracuje kominek, piec kaflowy albo inne palenisko, wentylację trzeba uzgodnić z doprowadzeniem powietrza do spalania. W praktyce oceniamy typ paleniska, możliwość pracy wspólnej lub naprzemiennej oraz wymagania kominiarza.
Uwaga projektowa: ostateczną decyzję o dopuszczeniu wspólnej pracy wentylacji i paleniska podejmuje kominiarz lub projektant. W praktyce pilnuje się, aby w pomieszczeniu z paleniskiem nie powstało niebezpieczne podciśnienie, a wentylacja mogła zostać wyłączona lub zablokowana w razie przekroczenia progu bezpieczeństwa.
Realizacja i serwis VLR 70
Na zdjęciach pokazujemy elementy, które mają znaczenie po montażu: dostęp do filtrów, kontrolę połączeń 24 V, sterowanie, stan filtrów i pracę urządzenia w rzeczywistych warunkach.
Kupuj u fachowca - Interex Katowice Mariusz Czapnik
Dobieramy liczbę urządzeń, sterowanie, filtry, TS 30/WES, bezpieczeństwo przy kominku i montaż. 5 lat gwarancji na usługę montażu Interex po uzgodnieniu zakresu.
Dokumentacja techniczna, instrukcje i wytyczne montażowe
Poniżej zebrano dostępne instrukcje, karty produktu, dokumenty producenta oraz materiały pomocnicze do doboru, montażu, uruchomienia i serwisu tego elementu instalacji wentylacji lub rekuperacji.
- Karta produktu / dokumentacja producenta - filtry VLR 70 COARSE 30 G2
Informacje handlowe
BRAK jednoznacznej zalety rekuperatora ściennego jako podstawowej wentylacji łazienki.
W łazience priorytetem jest szybkie usunięcie pary wodnej i zapachów. Rekuperator decentralny VLR 70 pracuje w cyklu nawiew/wywiew, dlatego przy pracy nawiewnej może dawać odczucie wychłodzenia, szczególnie zimą, przy zimnej ścianie zewnętrznej albo źle zaizolowanym przejściu przez mur.
Kiedy VLR 70 ma sens?
- pokoje, sypialnie, salon i pomieszczenia, gdzie liczy się odzysk ciepła,
- układ pracujący parami lub jako poprawnie zbilansowana grupa,
- poprawne przejście przez ścianę, szczelność, izolacja i dostęp do filtrów.
Kiedy w łazience lepszy jest wyciąg?
- po kąpieli lub prysznicu, gdy trzeba szybko wyrzucić wilgoć,
- w małej łazience, gdzie nawiew zimnego powietrza jest odczuwalny,
- gdy można zastosować czujnik wilgotności, opóźnienie czasowe lub pracę od światła.
Budowa VLR 70: jednostka, sterownik, tunel TS 30, filtry i serwis.
VLR 70 nie jest tylko „wentylatorem w ścianie”. Poprawny układ wymaga dobrania liczby jednostek, sterownika, przejścia przez ścianę, filtrów oraz późniejszego dostępu serwisowego.
| Element | Rola | Na co zwrócić uwagę |
|---|---|---|
| VLR 70 L Trend EU | Jednostka wentylacji decentralnej z odzyskiem ciepła. | Dobór liczby sztuk zależy od pomieszczeń, przepływu i możliwości wykonania przewiertów. |
| VLR 70-2 / 4 / 8 CU | Sterowanie dla grupy urządzeń. | Liczba sterowników może być większa niż 1, gdy instalacja jest dzielona na strefy, kondygnacje albo niezależne lokale. |
| TS 30 VLR 70 | Tunel / odcinek montażowy do przejścia przez ścianę. | Trzeba sprawdzić grubość ściany, izolację, spadek i szczelność połączenia. |
| Filtry G2/G4/M5/F7/F9/węglowe | Ochrona wymiennika i filtracja powietrza. | Wyższa filtracja zwiększa opór przepływu; filtry są elementem eksploatacyjnym. |
| WES | W sklepie występuje jako element systemu LWE 40. | Pokazujemy go jako powiązanie techniczne/alternatywę dla przejść ściennych, ale nie jako standardowy element VLR 70. |
Kominek i wentylacja mechaniczna: bezpieczeństwo jest ważniejsze niż sam dobór urządzenia.
Jeżeli w budynku jest kominek, piec kaflowy, koza albo inne urządzenie spalające paliwo, projekt wentylacji trzeba uzgodnić z kominiarzem i sprawdzić sposób doprowadzenia powietrza do spalania.
Kominek niezależny od powietrza z pomieszczenia
- zwykle bezpieczniejszy przy wentylacji mechanicznej,
- wymaga osobnego doprowadzenia powietrza do spalania,
- ocenę końcową powinien wykonać kominiarz.
Kominek zależny od powietrza z pomieszczenia
- wymaga szczególnej ostrożności przy wentylacji,
- nie wolno dopuścić do niebezpiecznego podciśnienia,
- często wymagany jest sprawdzony czujnik różnicy ciśnień i blokada pracy wentylacji.
Centralna czy decentralna wentylacja? To różne systemy, nie tylko inne urządzenia.
Wentylacja centralna wymaga kanałów i jednego urządzenia obsługującego wiele pomieszczeń. Systemy decentralne, takie jak VLR 70 lub LWE 40, pracują lokalnie w ścianie zewnętrznej. Wentylacja wyciągowa LA 100/W 100 usuwa powietrze z pomieszczeń mokrych bez odzysku ciepła.
| System | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|
| Centralna rekuperacja | Nowy dom lub duży remont z miejscem na kanały. | Większy zakres montażu, projekt kanałów i regulacja instalacji. |
| VLR 70 | Modernizacja wybranych pomieszczeń, praca w parach/grupach. | Wymaga dobrego przewiertu, sterowania i rozsądnego doboru filtrów. |
| LWE 40 | Ścienny system rekuperacji z własnymi elementami WES/TG i sterowaniem ZLWE. | Większe urządzenie i inna kompletacja niż VLR 70. |
| LA 100/W 100 | Łazienka, WC, wyciąg wilgoci i zapachów. | Brak odzysku ciepła, za to szybki i prosty wywiew. |
