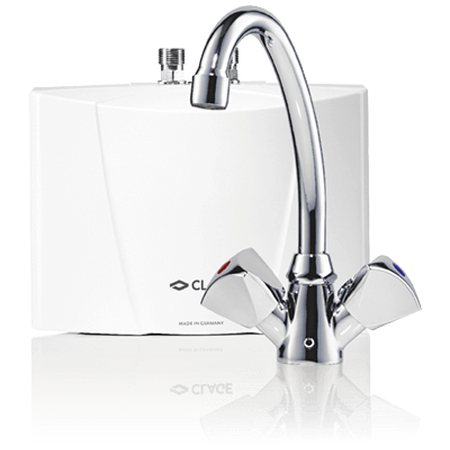

M 3 / SNM - CLAGE

Ogrzewacz, uchwyt ścienny, regulator strumienia, śruby/kołki, instrukcja; fabryczny przewód zasilający. Sitko jest w przyłączu dopływu. Zestaw zawiera baterię SNM z wylewką 16 cm, mocowanie oraz trzy przewody G⅜ × 50 cm. Wykorzystaj dostarczone elementy; drugiego zestawu nie doliczaj.

1 dostarczany komplet na ogrzewacz

Wkład CSP 3 0010-00421 jest w komplecie. Umieść go w tulejce M22/M24 na wylocie zgodnej baterii. Wkład nie jest osobną baterią. Przy sensorach AEB/AEN dobór wkładu wymaga potwierdzenia ze względu na rozbieżne informacje OEM.

1 wkład w komplecie; bez dodatkowego zakupu

Bateria bezciśnieniowa SNM jest częścią tego zestawu. Połącz przewód zimnej wody z zaworem kątowym, drugi z niebieskim dopływem ogrzewacza, trzeci z czerwonym odpływem. Wylot musi pozostać otwarty. Nie kupuj drugiej baterii ani kolejnych trzech węży do standardowego montażu.

1 bateria + 3 przewody w zestawie

Osobny dostępny zawór odcinający na dopływie. Standardowy zawór kątowy ma wyjście G⅜ do jednego zimnego przewodu baterii. Dwa pozostałe przewody prowadzą między baterią a ogrzewaczem G⅜. Nie dodawaj trójnika ani węża FVS z kompletu MBH do tego układu. Prowadź przewody bez skręceń i naprężeń, przepłucz instalację i zachowaj dostęp serwisowy. Zawór, długości i ewentualne przejścia dobiera Interex.

1 dostępne odcięcie; 3 właściwe trasy armatury

Ustaw wylewkę nad umywalką i zapewnij dostęp do trzech przewodów i mocowania. Schemat zestawu podaje otwór Ø45 mm, grubość mocowania maks. 55 mm. Bateria SNM ma wylewkę 16 cm; odpływ i syfon dobierz do umywalki. Kryza i CSS z instrukcji SNM dotyczą zasobnika, nie tego przepływowego M.

1 miejsce mocowania; odpływ/syfon wg umywalki

Instrukcja SNM dopuszcza ciśnienie statyczne zasilania do 10 bar i podczas przepływu do 6 bar. Jeżeli instalacja przekracza limit armatury, potrzebna redukcja na głównym dopływie przed baterią. Te wartości dotyczą dopływu baterii; ogrzewacz M pozostaje urządzeniem 0 bar z otwartym wylotem. Nie montuj reduktora/zaworu na odpływie ogrzewacza.

1 redukcja dopływu tylko po pomiarze ciśnienia

Przedłużenia przewodów i przejścia dobiera Interex dopiero po pomiarze: G⅜, materiał dla wody pitnej, właściwe uszczelki, bez obciążania króćców. Utrzymaj trzy drogi przepływu układu otwartego i swobodny wylot. Nie przypisano przypadkowego węża tylko na podstawie gwintu.

wg pomiaru, nie automatycznie 3 dodatkowe węże

230 V 1~/N/PE; 3.5 kW, 15.2 A; minimum przyjęte do doboru 1.5 mm². Ten dokładny SKU 3,5 kW ma fabryczną wtyczkę ochronną; potrzebne właściwe gniazdo z PE w zasięgu przewodu, bez przedłużacza. Fabryczny kabel ma długość do 65 cm według PI. Przy zastąpieniu fabrycznego przewodu instalacja maks. 6 mm² według instrukcji; długość, obciążalność, zabezpieczenie nadprądowe i ochrona właściwa dla miejsca wymagają doboru/pomiarów Interex. Prąd znamionowy nie jest gotowym doborem wartości bezpiecznika.

1 właściwy obwód i punkt przyłącza; zabezpieczenia wg instalacji

Jeden punkt poboru, ogrzewacz bezciśnieniowy 0 bar. Dopływ maks. 20°C, rezystywność wody ≥1100 Ωcm przy 15°C. Wydajność około 2 l/min przy wzroście temperatury 25 K. Instrukcja tej orientacji: start 1.4 l/min, wyłączenie 1 l/min. Temperatura zależy od rzeczywistego przepływu, temperatury dopływu i napięcia; M nie ma elektronicznej nastawy temperatury. Nie dopuszczono instalacji prysznicowej. Odcięcia i osprzęt nie mogą zamykać wypływu z urządzenia. Nie stosuj jako dogrzewacza za zasobnikiem/pompą ciepła przy dopływie powyżej 20°C.

1 punkt poboru; parametry zweryfikuj podczas uruchomienia

Najpierw przepłucz przewody, napełnij ogrzewacz i odpowietrz go przy odłączonym zasilaniu. Sprawdź szczelność, kierunek niebieskiego dopływu/czerwonego odpływu i swobodny wylot. Dopiero wtedy włącz zasilanie. Dopasuj przepływ wewnętrzną regulacją przez specjalistę i sprawdź rozruch oraz temperaturę. Tak samo odpowietrz po każdej ingerencji hydraulicznej.

1 uruchomienie; ponownie po opróżnieniu

Sitko dopływu jest częścią ogrzewacza, nie dodatkowym filtrem do kupienia przy montażu. Przy spadku przepływu sprawdź i oczyść sitko, zawór oraz regulator strumienia; odłącz zasilanie, zamknij dopływ i po złożeniu odpowietrz. Części wewnętrzne i kabel dobierz po numerze seryjnym i tabliczce przez Interex. Nie przypisano elementów grzejnych tylko według mocy.

sitko w urządzeniu; części wg diagnostyki i numeru seryjnego

CSP 3 jest już w komplecie. Zapasowy wkład 0010-00421 zamawiaj po zużyciu albo utracie. Gdy brakuje właściwej tulejki, wariant „a” ma gwint M24 zewnętrzny do wylotu z gwintem wewnętrznym; wariant „i” M22 wewnętrzny do wylotu z gwintem zewnętrznym. Dobierz dokładny gwint baterii i tylko jeden regulator. Przy AEB/AEN najpierw wyjaśnij CSS/CSP.

0 dodatkowych przy montażu; 1 właściwy przy wymianie

• CSP 3 - CLAGEKod sklepu: 0010-00421
• CSP 3a - CLAGEKod sklepu: 0010-0043
• Next SENSOR- CSP 3i - CLAGEKod sklepu: 0010-0042
