Strona główna » Sklep ⌄ Usługi ⌄ Technologie » R-QN-N-1 mata grzewcza QuickNet 90 1.0 m2 - Chemelex Raychem

Zapytaj o produkt Specyfikacja PDF

Opis produktu
Wybór maty grzewczej
Mata grzewcza pod brodzikiem prysznica ?
Klipy filmowe (19)

Do jakiego systemu stosujemy ten element podłogowy?

System	elektryczne ogrzewanie podłogowe Raychem/Chemelex

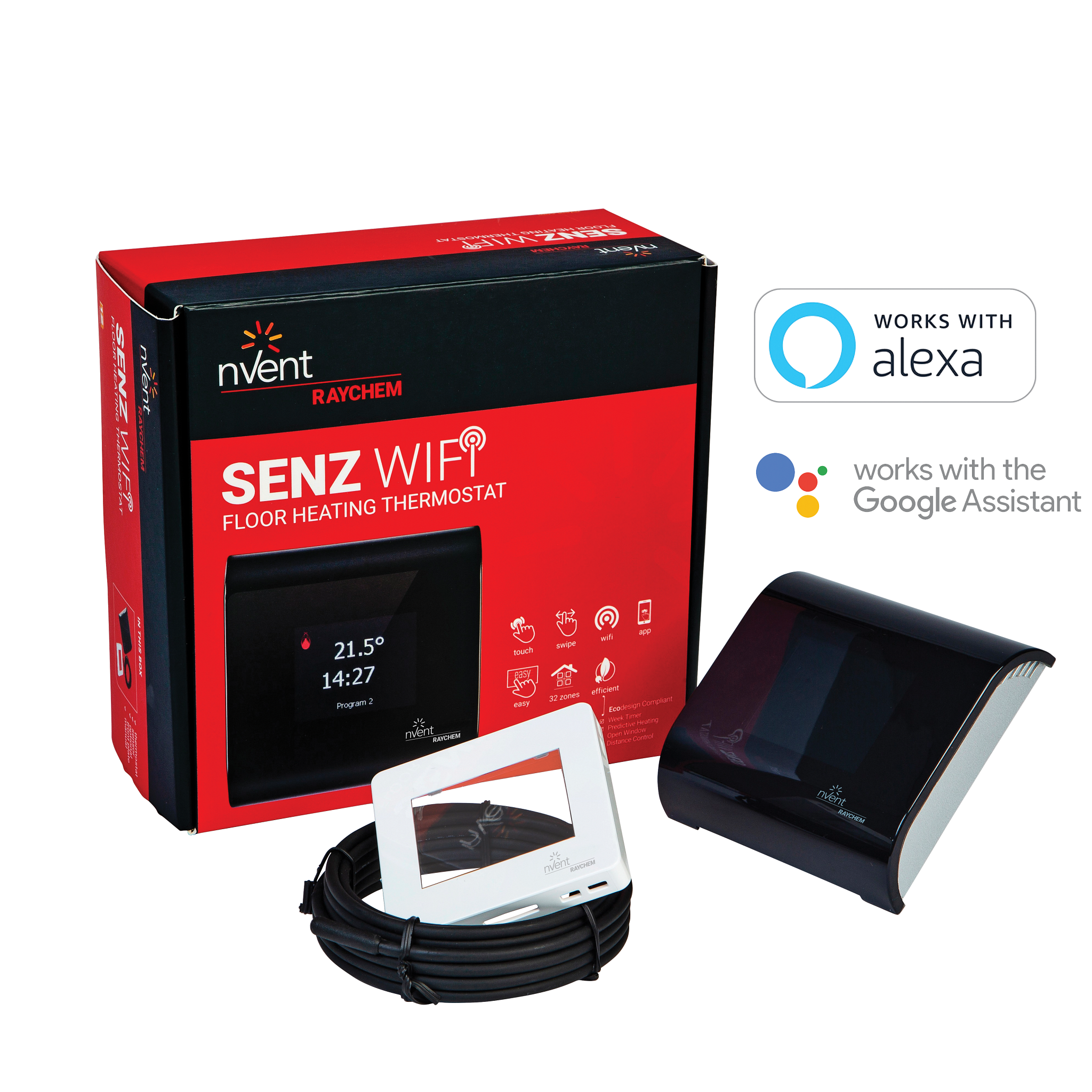

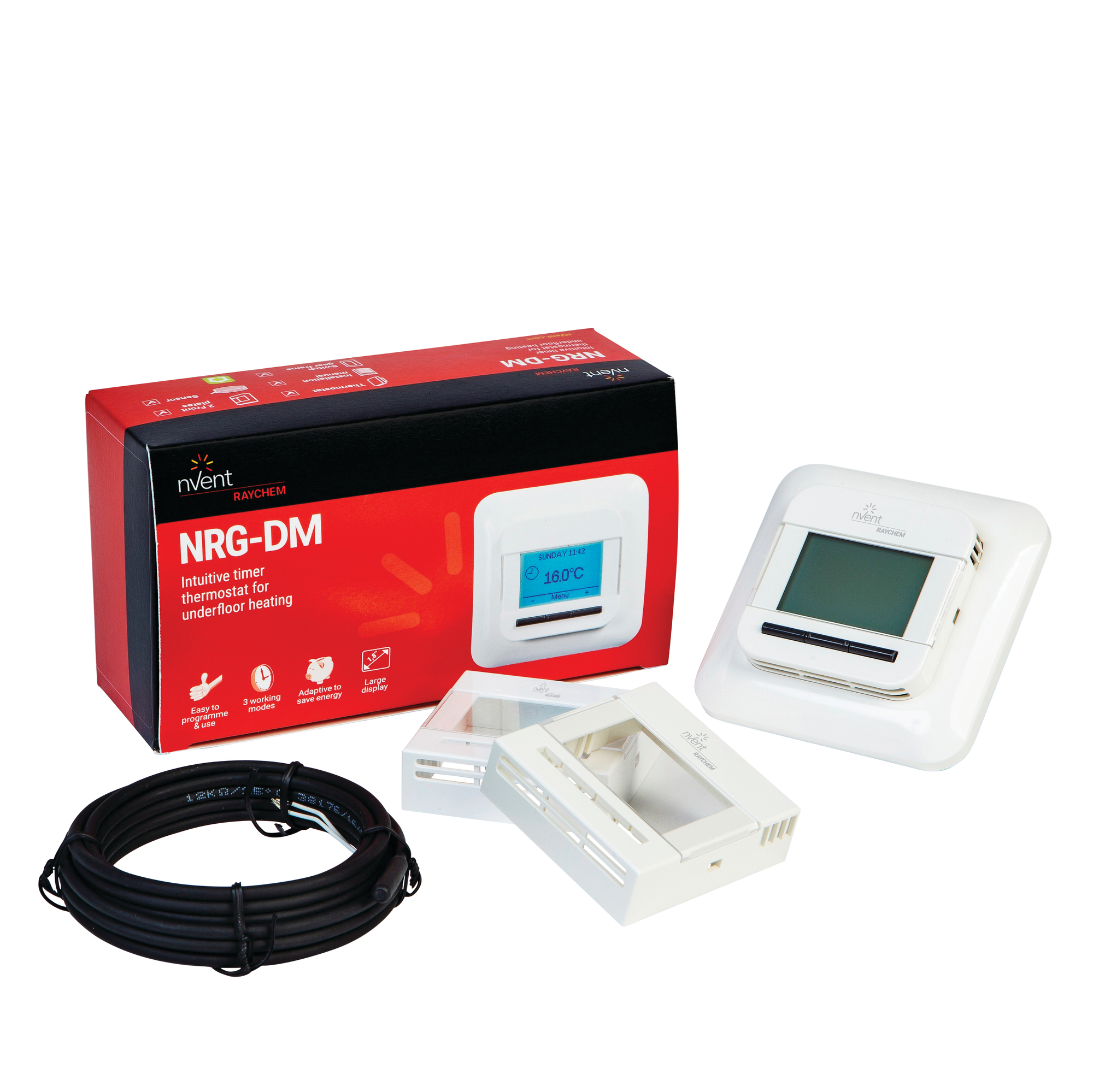

Elementy	maty QuickNet, przewody T2Blue/T2Red, termostaty SENZ WIFI / Green Leaf / NRG / R-TE i czujniki podłogowe
Zastosowanie	komfortowe lub podstawowe ogrzewanie podłogi, sterowanie temperaturą i ograniczenie temperatury posadzki
Co sprawdzamy	rodzaj posadzki, moc W/m2, rozstaw przewodu, czujnik podłogowy, zabezpieczenie RCD, rezystancję żyły i izolacji

Ważne: Przed zakryciem maty lub przewodu zawsze wykonujemy pomiary. To podstawa późniejszej diagnostyki i gwarancji.

R-QN-N-1 mata grzewcza QuickNet 90 1.0 m2 - Chemelex Raychem

Kupuj u fachowca - Interex Katowice Mariusz Czapnik. Matę grzewczą dobieramy do rodzaju posadzki, dostępnej powierzchni, zabudowy stałej, sterowania, zasilania i wymaganej temperatury. Nie sprzedajemy samej rolki - pomagamy dobrać rozwiązanie, które ma działać w realnej podłodze.

Zastosowanie

QuickNet 90. Mata grzewcza do elektrycznego ogrzewania podłogowego o niższej mocy powierzchniowej, stosowana tam, gdzie dobór wymaga spokojniejszego oddawania ciepła i kontroli temperatury posadzki.

elektryczne ogrzewanie podłogowe w łazienkach, kuchniach, korytarzach i pomieszczeniach użytkowych,
montaż zgodnie z instrukcją producenta, z pomiarem rezystancji żyły i izolacji przed zakryciem,
dobór termostatu z czujnikiem podłogowym i ograniczeniem temperatury podłogi.

Dodatkowe informacje

Przed zakupem sprawdzamy rzut pomieszczenia, stałą zabudowę, rodzaj wykończenia, miejsce termostatu i peszla czujnika. Maty nie układa się pod zabudową stałą bez odprowadzania ciepła. Przy podłogach wrażliwych na temperaturę stosujemy czujnik podłogowy i ograniczenie zgodne z wymaganiami producenta posadzki.

Ważne: przed zalaniem lub zakryciem maty wykonujemy pomiar rezystancji przewodu oraz rezystancji izolacji. Wyniki powinny być zapisane do dokumentacji montażu.

Dane techniczne i identyfikacja

Producent	Chemelex Raychem
Rodzina	QuickNet 90
Symbol	R-QN-N-1
Nr katalogowy	SZ18300279
EAN	5414506020144
Powierzchnia	1.0 m2
Wymiary maty	0,5 x 2,0 m
Moc całkowita	90 W
Moc powierzchniowa	90 W/m2
Zasilanie	230 V / 1/N/PE - obwód i zabezpieczenie sprawdzamy przed montażem
Dostępność	dostępny, wysyłka 3 dni

Dokumenty producenta

FAQ

Czy mata może być pod stałą zabudową?
Nie układamy jej pod elementami bez swobodnego odbioru ciepła. Przed doborem trzeba odjąć zabudowę stałą od powierzchni grzewczej.

Czy wystarczy kupić matę po metrażu podłogi?
Nie. Liczy się rzeczywista powierzchnia grzewcza, rodzaj posadzki, wymagana moc i miejsce czujnika podłogowego.

Czy oferujemy montaż i pomiary?
Tak. Dobieramy, montujemy, konfigurujemy termostat, wykonujemy pomiary i dokumentujemy uruchomienie.

Interex Katowice Mariusz Czapnik · Dobór i montaż: 602 551 555 lub +48 32 203 92 41 · zamowienia@interexkatowice.com · Źródło danych: cennik SHE Chemelex/Raychem 01/2026 oraz dokumentacja producenta Chemelex.

Kontrola maty grzewczej przed wysyłką - opcja Interex Katowice

Kupując matę grzewczą Raychem / Chemelex w Interex Katowice możesz poprosić o dodatkowe sprawdzenie przed wysyłką. To praktyczna kontrola produktu przed montażem: sprawdzamy, czy mata ma ciągłość, czy parametry są zgodne z tabliczką oraz czy izolacja elektryczna nie budzi zastrzeżeń.

Raychem QuickNet T2QuickNet mata grzewcza - zestaw z przewodem i czujnikiem

Mata grzewcza QuickNet / T2QuickNet - przed wysyłką możemy sprawdzić ciągłość obwodu i parametry elektryczne.

Przekrój warstw podłogi z matą grzewczą Raychem T2QuickNet

Przekrój pokazuje zasadę pracy maty w warstwach podłogi; pomiary po ułożeniu nadal wykonuje instalator na budowie.

sprawdzenie ciągłości obwodu grzejnego,
pomiar rezystancji i porównanie z parametrami znamionowymi,
kontrola stanu izolacji elektrycznej,
test bezpieczeństwa / kontrola przyrządem Sonel PAT-85,
możliwość dołączenia krótkiej informacji z wynikiem pomiaru do przesyłki.

Taka kontrola nie zastępuje pomiarów wymaganych po ułożeniu maty: przed zalaniem / zaklejeniem oraz po wykonaniu posadzki. Pomiar przed wysyłką pomaga jednak potwierdzić stan produktu przed montażem.

Moc maty:

Powinna być dobrana zgodnie z Państwa preferencjami oraz w zależności od zastosowanej izolacji.W naszej ofercie znajdą Państwo maty grzewcze od 90W/m2 do 200W/m2.
Izolacja pozioma bezpośrednio pod matą grzewczą: zastosowanie izolacji znacznie wpływa na koszty eksploatacji oraz minimalizowanie czasu pracy maty co oczywiście wydłuża żywotność i bezawaryjną pracę ogrzewania podłogowego.
Polecana, bezpośrednia izolacja pod matą grzewczą to "Isolecta" lub Thermopanel o wysokość 10mm.

Rodzaj zasilania:

Oczywiście nasze maty są jednostronnie zasilane z ekranem ochronnym przewodów grzewczych w I kl bezpieczeństwa, IPX7 w standardzie oraz o podwyższonym IPX8 do brodzików kamiennych.

Rodzaj izolacji przewodów grzewczych maty:

Dostępne maty mają izolacje PVC - odporność do 90*C, ETFE - odporność do 150*C, FEP- odporność w zakresie -200stC do 260stC.

Izolacje te decydują o żywotności, jakości, możliwości instalacji w różnych pomieszczeniach dla różnych wykończeń posadzki i odporności na starzenie. 2 x izolacja FEP wskazuje na matę najwyższej jakości, PVC słabą odporność na starzenie w zmiennych warunkach środowiskowych, np. łazienki

Sposób przymocowania do podłoża oraz materiał maty:

Maty samoprzylepne są łatwe w instalacji, po prostu włókno szklane nasączone jest klejem i mata przykleja się do przygotowanego podłoża, co w znacznym stopniu przyspiesza i ułatwia instalację maty.Pokrycie maty przewodem grzewczym:

W wielu przypadkach jest to od 80% do 90%, czyli przewód grzewczy nie jest ułożony na całej powierzchni maty = wymiar maty nie jest odpowiednikiem powierzchni grzewczej. Maty grzewcze w naszym sklepie mają pokrycie przewodem grzewczym minimum 96%.

Odległość przewodów na macie:

w sprzedaży dostępne są różne odległości pomiędzy przewodami grzewczymi na matach: od 5cm do ponad 11cm. Odległość pomiędzy przewodami na macie decyduje o równomiernym rozkładzie temperatur podłogi a co za tym idzie o komforcie eksploatacji ogrzewania podłogowego. Maty grzewcze najwyższej jakości mają przewody grzewcze instalowane co 5cm.

Dobór regulatora temperatury:

Ma znaczący wpływ na koszty eksploatacji. Należy zwrócić uwagą na program dostosowawczy w elektronicznym regulatorze z programowaniem tygodniowym, który jest w stanie zredukować koszty eksploatacji do minimum.

Zdjęcia montażowe - tutaj

Mata grzewcza pod brodzikiem prysznica ?

Doświadczenie i wiedza elektryczna ma tutaj decydujące znaczenie.

Która to jest strefa ?
To jest strefa 1 - wytyczne normy

W jakim układzie sieci nie jest możliwa instalacja ?

W układzie sieci TN-C

Jaka mata grzewcza może zostać zainstalowana pod brodzikiem prysznica np., kamiennego ?

Każda, która spełnia normy urządzeń elektrycznych instalowanych w łazienkach oraz której producent potwierdza,
że można zastosować urządzenie do ogrzewania brodzika kamiennego w łazience.

Czy mata może zostać zainstalowania w warstwie kleju z płytką ?

Nie, absolutnie nie.
Mata może zostać zainstalowana po przykryciu jej siatką metalową z niezależnym od PE połączeniem wyrównawczym PBE w warstwie wyrównującej, np. wylewką samopoziomującą 10-12mm, następnie folia w płynie dwu lub trzykrotnie, klej i płytka. Tylko elektryk z odpowiednimi uprawnieniami może oddać matę grzewczą do eksploatacji.

Jaka moc grzewcza ?

Od 90 W/m2 T2 Quick Net Raychem do 200 W/m2 Stiebel Eltron.

Czy wyłącznik różnicowy z członem nadprądowym jest wystarczającym zabezpieczeniem takiej instalacji ?

Nie, absolutnie wykluczam taką instalację i dopuszczenie do ekspoatacji.

Jakie rozwiązanie jest powyższego ryzyka ?

Ryzyko takiej sytuacji redukują miejscowe połączenia wyrównawcze PBE , wykonane poza połączeniami ochronnymi PE i stanowią redundancję w odniesieniu do połączeń ochronnych PE.
Takie rozwiązania bezpieczeństwa stosowane są w Europie.
Stosujemy również w naszych instalacjach instalacjach przewody grzewcze które są czterożyłowe: L, N, PE i FB gdzie PE i FB nie są z sobą połączone i FB stanowi połączenie wyrównawcze

Reasumując, cyt:

" Normy i przepisy nie precyzują wszelkich szczegółów, a ponadto określają tylko wymagania minimalne. W kwestiach nieujętych w przepisach i Polskich Normach obowiązują zasady wiedzy technicznej, obowiązują powszechnie uznane reguły techniczne (zagraniczne normy i przepisy, komentarze i opinie ekspertów, podręczniki i poradniki itp.). Po to inżynier spędza pięć lat w politechnice i po to latami zdobywa doświadczenie zawodowe przed uzyskaniem różnych uprawnień, żeby wiedział, jak postąpić w różnych sytuacjach."

Oczywiście jeżeli mają Państwo jakiekolwiek pytanie techniczne proszę o telefon 602 551 555
