EM2-CM legacy 1,2 m²
Wybierz powierzchnię maty, ilość i potrzebny osprzęt.
Mata i osprzęt
Wybierz powierzchnię i ilości. Ceny brutto.
Kompletacja instalacji odladzania nawierzchni
EM2-CM legacy 1,2 m² · 1244-004887
EM2-CM legacy 1,2 m²: mata 2×0,6 m; 230 V; własna BA podaje 400 W, R=130,3 Ω±10%, C10; zimny koniec 4 m. Moc wyliczona w opisie oferty 300 W/m² różni się od tabeli BA: ostateczne W/Ω potwierdź etykietą partii; nie stosuj warunków nowego WinterGard.
Potwierdzony zakres dostawy
- Fabryczna mata, połączenie i zakończenie; zimny przewód 4 m. Nie dublować zestawów zakończeniowych.
Osprzęt i materiały potrzebne do montażu
Produkty z ceną i polem ilości wybierzesz w wierszach powyżej. Ilości zależą od warunków montażu; pozycje dla różnych tras i sposobów sterowania są alternatywne.
| Element / kiedy potrzebny | Wymagania i sposób doboru | Ilość i produkty |
|---|---|---|
| W komplecieFabryczne zakończenia i przewód zimny | Zestaw ma 1 przewód zimny 4 m oraz fabryczne połączenia i zakończenie. Nie kupuj VIA-CE1/VIA-L1/CE32 do zakończenia tego kabla. Stałooporowej części grzejnej nie skracaj, nie przedłużaj i nie łącz na budowie. Połączenie zimne–grzejne i zakończenie muszą być całkowicie zatopione zgodnie z własną BA; chronić zimny koniec rurką. Tylko zimny odcinek może być właściwie przedłużony poza nawierzchnią. Instrukcja właściwego przewodu: s. 45, 50, 52 | dostawa jednego zestawu, bez dokupowania zakończeń Dobierz z Interex |
| Przy tym wariancie instalacjiPuszka i połączenia zimnego przewodu poza nawierzchnią | JB16-02 946607-000 ma IP66, zaciski do 4 mm² i prąd 32 A. Dobierz potrzebne dławiki, zaślepki, liczbę zacisków i zasilanie do rzeczywistych przewodów; fabryczne zakończenie nie zastępuje puszki tam, gdzie potrzebne jest połączenie/przedłużenie. Połączenia przedłużenia zimnego przewodu umieść poza nawierzchnią i nie przedłużaj części grzejnej. Pozostałych typów na wielowariantowej karcie 3477 nie dopuszczono jako JB16-02. Nie obiecuje się IP68. Źródło doboru: s. 1, 2 | wg punktów połączeń i projektu; odjąć dostarczone
|
| WymaganeStara EM2-CM: zachować fabryczny kabel i geometrię | PCN tej opcji jest starej EM2-CM, nie WinterGard. Siatkę można przecinać dla obrotu pasa, kabla nie wolno przecinać, skracać, przedłużać, krzyżować ani zagęszczać. Rozstaw≥100 mm, maty nie układać przez dylatacje. Układanie≥+5°C i ekspozycja≤65°C według własnej PI/BA; nie stosuj−5°C nowego WinterGard. Instrukcja właściwego przewodu: s. 45, 46, 47, 48, 49, 50, 51, 52 | wg dokładnego planu mat i własnej etykiety Dobierz z Interex |

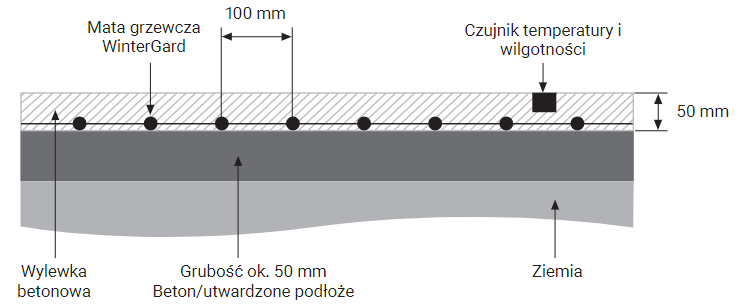

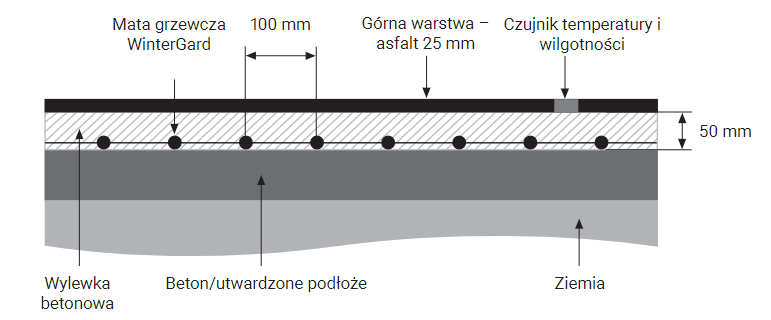

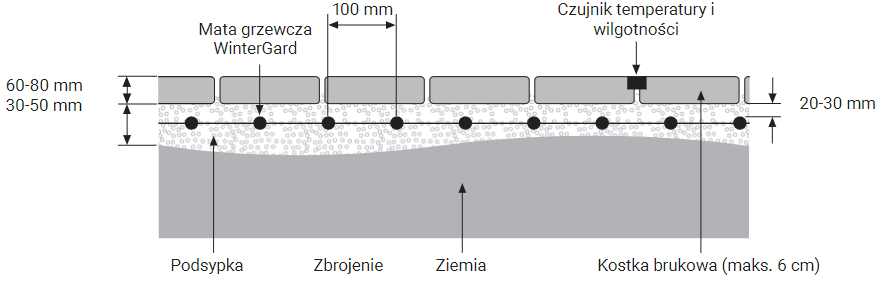

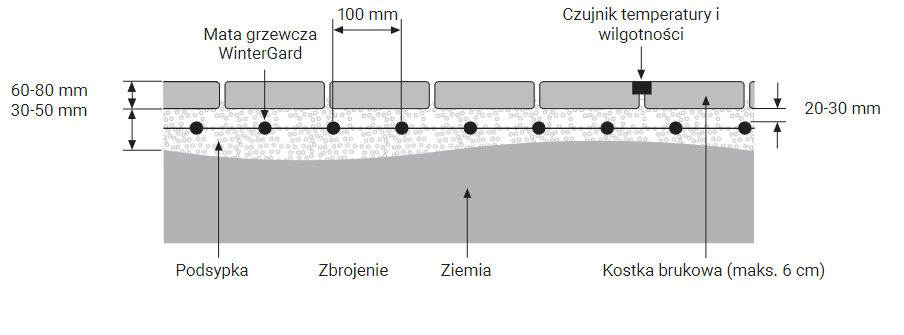

| WymaganeEM2-CM: beton/podsypka i zakaz bezpośredniego gorącego asfaltu | Dla betonu rysunek przewiduje≥50 mm betonu nad matą, dla kostki≤6 cm. Rysunek asfaltu pokazuje 25 mm asfaltu na 50 mm betonu nad matą; nie oznacza to zalewania maty bezpośrednio gorącym asfaltem. Nie przenoś 240°C/15 minut z WinterGard ani 250°C z MI na EM2-CM. Złącze i koniec ogrzewania zatop według własnego rysunku, bez pustek. Instrukcja właściwego przewodu: s. 46, 50, 51, 52 | wg dopuszczonego projektu warstw Dobierz z Interex |
| WymaganeOchrona i dane odbiorcze dokładnego odcinka | 230 V. Własna BA: 400 W; R=130,3 Ω±10%; C10. Potwierdź etykietę partii wobec rozbieżności z mocą podaną w ofercie. RCD30 mA i wyłącznik charakterystykiC zgodnie z dokładnym wariantem, obciążalnością zasilania oraz projektem. Nie zwiększaj aparatu z powodu powtarzającego się wyzwalania bez pomiarów. Instrukcja właściwego przewodu: s. 5 | 1 właściwy obwód i zabezpieczenia wg projektu Dobierz z Interex |
| Potwierdź z InterexWybierz jedną drogę regulacji i projekt rozdzielnicy | Regulacja temperatury i wilgotności, stycznik, zabezpieczenia oraz czujnik muszą tworzyć jeden zgodny układ. Alternatywnych regulatorów i gotowego panelu nie sumuj. Tor grzejny jest 230 V; uwzględnij wszystkie obwody i ich prądy, dla XR również rozruch przy−10°C. Źródło doboru: s. 11, 12, 19, 20, 37, 42, 43, 45 | jedna droga sterowania na obwód/strefy Dobierz z Interex |
| Przy tym wariancie instalacjiVIA-DU-20 z czujnikiem gruntu i czujnikiem otoczenia | VIA-DU-20 599514-000:1 regulator, 1 VIA-DU-S20 z 15 m przewodu 5×0,5 mm² i dostarczany 1 VIA-DU-A10. Czujnik otoczenia jest potrzebny dla local detection marznącego deszczu; nie dokupuj go do kompletnego opakowania. Wyjście 4(1) A steruje zewnętrznym stycznikiem, nie całym obciążeniem kabla. Regulator 230 V±10%, IP20, DIN, wewnątrz rozdzielnicy. Źródło doboru: s. 2, 16, 19, 22, 23, 24, 25, 26, 27 | 1 regulator+1 czujnik gruntu+1 otoczenia; odjąć rzeczywistą dostawę
|
| Przy tym wariancie instalacjiMontaż i przewody czujników VIA-DU-20 | VIA-DU-S20 montuj poziomo i równo z powierzchnią także na pochyłej rampie, w ogrzewanym obszarze 2,5–15 cm od kabla; chroń przed gorącym asfaltem, temperatura czujnika≤80°C. Fabryczne 15 m można przedłużyć do całkowitych 50 m przewodem 5×1,5 mm². VIA-DU-A10 montuj od północy, poza słońcem, przewód 2×1,5 mm² do 100 m. Zaplanuj osobne rurki ochronne i szczelne połączenie; dobór trasy według rysunku, nie liczba metrów z długości kabla grzejnego. Źródło doboru: s. 22, 23, 24, 25, 26 | wg tras, z odjęciem przewodów fabrycznych Dobierz z Interex |
| Serwis / wymianaCzujnik otoczenia VIA-DU-A10 jako część zamienna | PCN 130616-000 służy VIA-DU20. Jest dostarczany z kompletnym regulatorem i potrzebny dla funkcji local detection. Kupuj tylko brakujący/uszkodzony czujnik tej drogi; nie podstawiaj go do M2 ani do Elexant z samą zgodnością nazwy. Źródło doboru: s. 19, 22, 23, 26 | tylko brakujący lub uszkodzony
|
| Przy tym wariancie instalacjiOdwodnienie ogrzewanej powierzchni jako osobny obwód | Utrzymaj swobodny odpływ wody z ogrzewanej powierzchni. Ogrzewanie kanału/odpływu jest oddzielnym systemem, z własnym przewodem, przyłączem, zakończeniem i RCD30 mA. Własna BA pokazuje GM-2XT dla odpływu; nie przenoś do odpływu kabla nawierzchniowego ani długości RCD z dużej instalacji MI. Dla drogi GM-2XT potwierdzono PCN 092961-000 na karcie 4898,36 W/m przy 0°C w lodowej wodzie i 230 V; odcinek dobierz do odpływu, przy tej drodze RCD30 mA maksymalnie 60 m wg BA nawierzchni. Do kabla na metry potrzebny jest osobny przyłącznik/zakończenie CCE-04-CT243676-000, zgodnie z pełną własną BA. Puszka JB16 i właściwy zimny przewód/dławiki zależą od układu, nie dubluj części już użytych dla rzeczywiście wspólnego punktu. Mocowania oraz pełen projekt odpływu dobierz w osobnym dokładnym profilu GM Interex. Instrukcja właściwego przewodu: s. 53, 54, 55, 56, 57, 58 | wg odpływów obiektu; odcinek GM i 1 zestaw CCE na osobny obwód, jeśli wybrano tę drogę
|
| WymaganePomiary na każdym etapie i protokół odbioru | Miernik 2500 V (minimum 500 V), izolacja>100 MΩ; dla kabla stałooporowego porównaj rezystancję z etykietą/tabelą. Zmierz przed układaniem, po zamocowaniu, przed i po zalaniu oraz przed włączeniem; zapisz wynik i plan rzeczywistej trasy, numery obwodów oraz nastawy. Przy uszkodzeniu izolacji nie zalewaj i nie uruchamiaj kabla. Czujniki/regulatory odłącz od pomiaru wysokim napięciem według ich BA. Uruchom po utwardzeniu/schłodzeniu nawierzchni i końcowych pomiarach; nie używaj ogrzewania do przyspieszania wiązania. Instrukcja właściwego przewodu: s. 53, 54, 55, 56, 57, 58 | protokół i pomiary każdego obwodu Dobierz z Interex |
| Serwis / wymianaSerwis, diagnostyka i oznakowanie instalacji | Zachowaj plan i oznaczenie obecności ogrzewania, okresowo kontroluj działanie RCD, regulatora i czujników; dla MI i WinterGard BA wskazuje kontrolę RCD raz w roku. Czyść czujnik zgodnie z własną instrukcją. Przy wyzwalaniu aparatu sprawdź izolację, zasilanie i obciążenie; przy braku topienia sprawdź nastawy, czujnik wilgoci, temperaturę i kontakt kabla z nawierzchnią. Prace serwisowe wykonuj po odłączeniu wszystkich obwodów. Instrukcja właściwego przewodu: s. 53, 54, 55, 56, 57, 58 | wg okresów własnej BA i warunków obiektu Dobierz z Interex |
Dane dotyczą dokładnego PCN i wybranej opcji. Podstawą dostawy jest rzeczywista etykieta i BA tej partii. Nie sumuj alternatywnych regulatorów, paneli i sposobów zakończenia.
Indywidualna moc/rezystancja BA 2003 różni się od etykiety wariantu w sklepie 300 W/m²; potwierdzić tabliczkę fizycznej partii przed zamówieniem ochrony/zasilania.
Instrukcja montażu producenta (EN/PL) · wersja RAYCHEM-IM-INST272-EM2CMat-ML-2003 · dobór dla SKU 1244-004887
Dane techniczne i opis maty
Zastosowanie
WinterGard-Mat 300W/m2 mata grzewcza - Chemelex Raychem stosujemy do ogrzewania podłogowego, ochrony przeciwzamarzaniowej albo utrzymania temperatury, zależnie od konkretnego modelu. Przed zakupem sprawdzamy podłoże, długość obwodu, moc, sterowanie i pomiary.
Dokumenty i instrukcje
Przed montażem korzystamy z aktualnej instrukcji i dokumentacji Raychem dla konkretnego modelu. Jeżeli dokument PDF nie jest jeszcze podlinkowany w opisie, potwierdzamy właściwą instrukcję przed zamówieniem lub wysyłamy klientowi właściwy link/dokument po wskazaniu modelu.
WinterGard-Mat mata grzewcza zapobiegająca gromadzeniu się śniegu i lodu na podjazdach, schodach, chodnikach i drogach dojazdowych.
Chemelex RAYCHEM WINTERGARD-MAT jest matą grzewczą o stałej mocy do prostego, szybkiego i skutecznego ogrzewania podjazdów i dróg dojazdowych, aby zapobiegać gromadzeniu się śniegu i lodu. Możliwość rozwijania maty pozwala na szybką instalację przy jednoczesnym zapewnieniu wymaganej mocy.
✅Moc znamionowa: 300W/m2
✅Wstępnie zakończona WINTERGARD-MAT jest dostarczana w komplecie z 5-metrowym przewodem zimnym, co eliminuje konieczność wykonywania czynności związanych z zakańczaniem na miejscu instalacji.

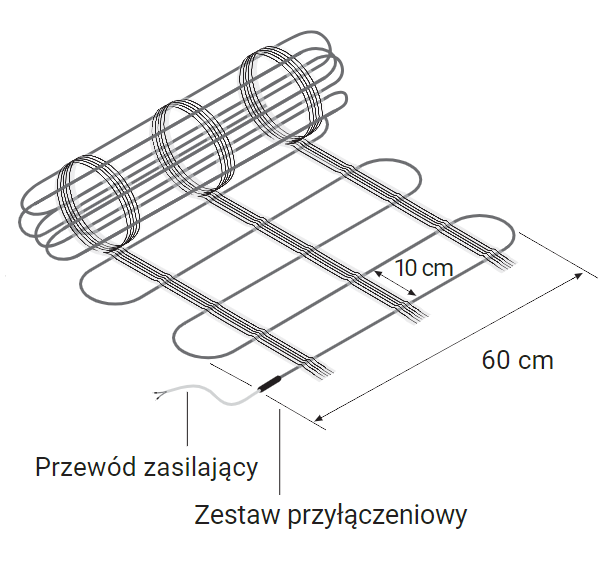

✅Wystarczy rozwinąć matę grzewczą na wymaganym obszarze, a następnie podłączyć zimny przewód do skrzynki przyłączeniowej i urządzenia sterującego.
Zastosowania:
✅Powierzchnie zewnętrzne dla ruchu kołowego – ogrzewanie torów o szerokości do 600 mm
✅Przejścia dla pieszych - ogrzewanie chodników wokół budynków komercyjnych, szpitali itp.
✅Wyjścia awaryjne - utrzymywanie czystych i bezpiecznych dróg ewakuacyjnych
✅Górne powierzchnie wykończeniowe takie jak: jastrych cementowy, kostka brukowa i mniejsze powierzchnie asfaltowe
Dane techniczne:
| Moc znamionowa | 300 W/m2 |
| Napięcie zasilania | 230V |
| Maksymalna temperatura ekspozycji | 65°C w przy pracy ciągłej 105°C (wyłączony) |
| Krótkotrwała odporność na temperaturę | 240°C (maksymalnie 15 minut) |
| Minimalna temperatura montażu | -5°C |
| Szerokość maty | 600mm |
| Rozstaw przewodów | 100mm |
| Wymagany wyłącznik różnicowoprądowy | 30mA typ C |
| Stopień ochrony | IP X7 |
| Promień gięcia | 50 mm |
| Konstrukcja przewodu: | Dwużyłowy przewód grzejny o stałej mocy Izolacja: Wysoka temperatura Izolacja polimerowa z możliwością łączenia krzyżowego Powłoka zewnętrzna: Specjalna usieciowana poliolefina |
